DN40涡街流量计

     DN40涡街流量计现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡街流量计按1:10程比出厂时,在10%以下，90%以上量程段时，没法保证流量精度，因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智能型流量计通过多点线性化补偿，保证流量计在每点量程段流量精度。智能型流量计量程比1:15，比普通涡街流量计的量程比要高。智能型流量计有温度、压力故障自诊断自动补偿功能，断电记录时钟、日期功能，通过按键可切换显示工况标况流量。

技术参数
(1)、规格（口径）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
(2)、测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。
(3)、精度（准确度、精确度）：1.5级
(4)、重复性：±0.3％以内。
(5)、使用压力：因法兰规格不同而异，一般情况下为1.6MPa。特殊情况下2.5MPa-4.0MPa可根据测量介质的条件进行定制。
(6)、使用温度范围：-10 ℃～+350 ℃。（-10℃～+ 150℃低温、 -1O℃ ～+250℃中温、+250℃ ～+350℃ 高温）
(7)、供电电源：外供24VDC，3.6V锂电池内供电。
(8)、输出信号：4-20MA（电池供电无）
(9)、环境条件：温度-30℃ ～+60℃ 、湿度5％～90％。
(10)、流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.3m/s~7m/s 、气体3m/s~55m/s。蒸汽：5m/s~70m/s
(11) 通讯接口:RE485
(12)  传输距离：4-20MA型500米以内。通讯型2000米以内（电池供电无）

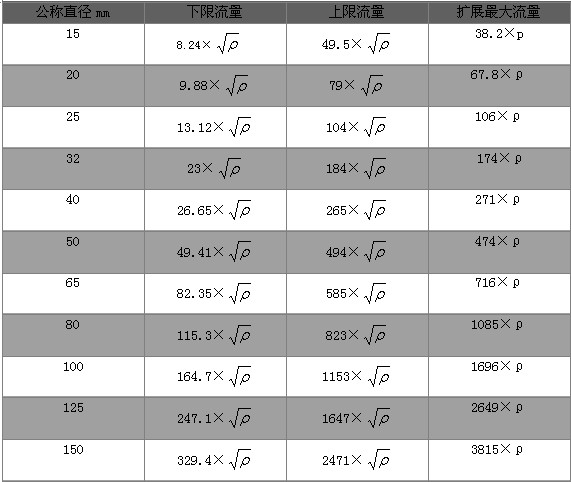

过热蒸汽质量流量范围速算表

性能特点：
1、测量气体（压缩空气、天然气、沼气、煤气、氧气等气体）、饱和蒸汽、过热蒸汽介质。
2、补偿型流量计可以时时根据介质温度、压力的变化补偿密度，保证计量准确。测量蒸汽时补偿密度可以直接读取质量流量（T/H）
3、常规仪表测量中高流速的过热蒸汽，中低流速的过热蒸汽可以通过仪表内缩径（喷嘴式）或管道缩径来实现计量。
4、维修费用低。
5、一体式分为双补偿、单补偿、无温压补偿三种类型，供电分为外供电和电池供电两种（双供电要订货时注明）。
6、一体式涡街流量计结构紧凑、设计合理、加工精细、出厂前都调试测试完毕比分体式让客户更方便、省心。
7、一体式涡街流量计具有一体式显示表头，可以现场直接显示读取数据。具有掉电保护功能十年数据不丢。
8、一体式涡街流量计显示表头有背光显示，方便客户随时观看数据。
9、内电池一体涡街流量计优化电路设计所有电子元件都为微功耗极少的耗电量，是节能减排的理想产品
10、3.6V锂电池可以连续使用3年以上
11、此款流量计口径齐全（15-12000MM），耐温高（-40℃---＋400℃），耐压强（-40MPA---＋40MPA）
12、仪表材质多种多样：普通不锈钢（成本低廉），优质不锈钢（耐腐蚀），聚四氟乙烯（耐酸碱）
13、仪表配套齐全：配对法兰、螺栓垫片等都为标配。
14、此款流量计出厂前就把补偿传感器加到流量计本体上，减少客户用分体补偿流量计时安装工序、接线工序及现象其他工作。

DN40涡街流量计安装

1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3、应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果图2所示。

4、安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

5、安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
