DN25涡街流量计

DN25涡街流量计一体式经济型涡街流量计分为：无补偿型、单补偿型、温压双补偿型。
一体式双补偿涡街流量计是在现场显示（外供电、内电池供电）涡街流量计基础上增加温度传感器、压力传感器、线路板增加补偿换算功能而成。
一体式涡街流量计适合计量气体（压缩空气、天然气、沼气、煤气、氧气等气体）、饱和蒸汽、过热蒸汽、水等介质介质。
一体式供电方式：内电池供电、外供24VDC、双供电三种。
一体式流量计针对大口径特推出插入式流量计，DN200以上至DN2000都可以做成插入式流量计，特点：节约成本、方便运输、方便安装。

技术指标
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V

特点
1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
2、 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
3、 全新的数字滤波和修正功能使流量测量更加精准可靠。
4、 电池供电型无需外接电源既可连续工作两年以上。
5、 全新点阵汉字液晶显示，使用操作更方便。

原理是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：式中：为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；St为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。St是雷诺数的函数，。当雷诺数Re在范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在 ，此时旋涡频率 。由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式  可以求出流量q，其中A为流体流过旋涡发生体的截面积。

DN25涡街流量计应用：
1、对于电厂饱和蒸汽和过热蒸汽的计量
2、用在化工、冶金等企业对不导电、不导声的介质的计量
3、应用在机械设备上对液体、气体进行计量（可以有效减少设备制造成本）
4、分体显示型涡街流量计可以用在管道高空、管道埋于地下等不方便抄取数据的地方。
5、分体显示型涡街流量计适合应用在环境高温、潮湿等人员不便于职守的环境。
6、分体显示型涡街流量计可以把显示表（积算仪、分体表头）安装到控制台控制柜，可以放到控制室等距离现场较远的场所。

注意事项：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：
（1）、当被测介质为可压缩性流体, 且现场介质温度、压力变化较大时, 建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
（2）、流量计安装在环境较好的室内又无需信号远传 ，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
（3）、当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
（4）、当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
（5）、当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。

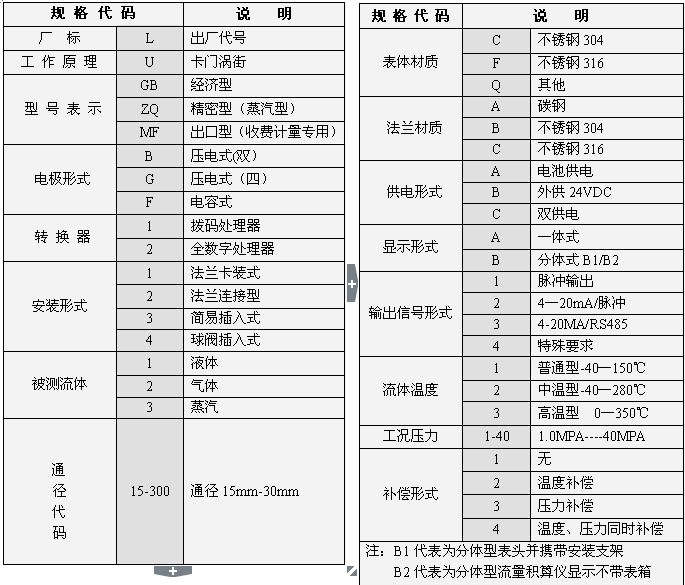

选型表：
