一体式安装是把传感器和转换器通过内部连接在一起，组成一整体，直接输出与流量成线性关系的电流信号或频率信号。这种方式在出厂时就已做好，并根据用户要求，各参数已全部调整好。
分体式安装是把传感器和转换器通过外部屏蔽电缆连接，由这两部分组成一台完整的电磁流量
产品简介
详细介绍
DN65电磁流量计是由传感器和转换器两部分组成，根据防护等级及参数设定形式不同分有传感器与转换器一体式安装，传感器与转换器分离式安装两种形式。
一体式安装是把传感器和转换器通过内部连接在一起，组成一整体，直接输出与流量成线性关系的电流信号或频率信号。这种方式在出厂时就已做好，并根据用户要求，各参数已全部调整好。
分体式安装是把传感器和转换器通过外部屏蔽电缆连接，由这两部分组成一台完整的电磁流量计。

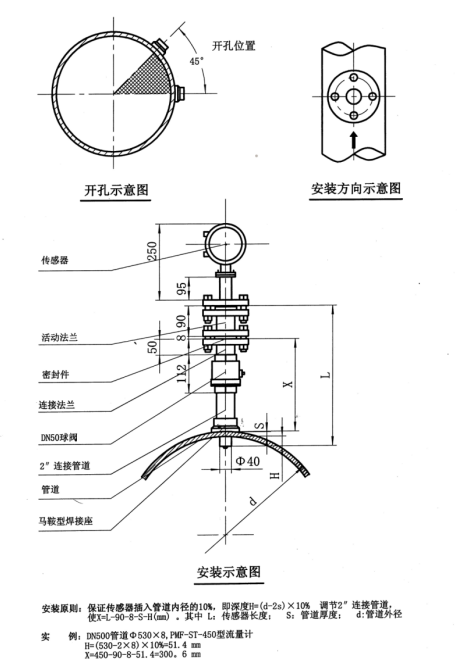

安装示意图
安装要求

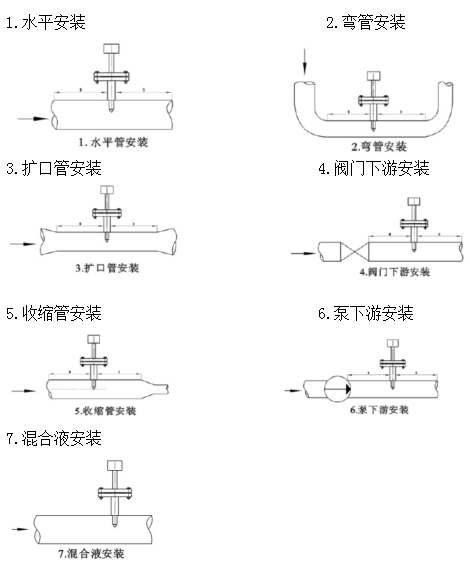

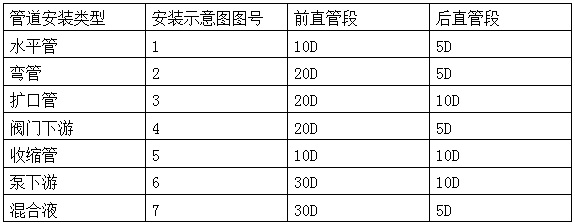

1、直管段的要求
.jpg)
.png)
2、管路设计的要求
（1）避免由附带气体引起的测量误差。
.png)
（2）开排放的管道应将流量计安装在低段。
.png)
（3）对管道落差超过5m的地方，应在流量计下游安装空气阀（真空）
。.png)
（4）对长管线，一般在流量计下游安装控制阀。
.png)
（5）不能在泵抽吸侧安装流量计。
.png)
（6）传感器安装在地下。
插入式电磁流量计对外部环境的要求
1、流量计应避免安装在温度变化很大的场所和受到设备的高温辐射，若必须安装时，须有隔热、通风的措施。
2、流量计安装于室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳曝晒，须有防潮和防晒措施。
3、流量计应避免安装在含有腐蚀怀气体的环境中，必须安装时，须有通风措施。
4、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
5、流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
.png)
特点：
♦电磁流量计内部无阻流件，几乎没有压力损失和流体阻塞的情况。
♦无机械惯性，响应快速，流体测量范围宽（流速0.3-12m/s）稳定性好，可以用于自动检测、调节和程控系统。
♦测量电导率大于5u S/cm液体，测量不受流体密度、粘度、温度、压力和电导率的变化影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。
♦精度等级：0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。
♦传感器部分只有内衬和电极与被测液体接触，只要选择合适电极与内衬材料，即可以耐腐蚀和耐磨损。
♦电磁流量计分常规型（压力≤4.0MPa），高压型（压力≥4.0MPa）。
♦插入式电磁流量计系统分为简单安装型和在线安装型。
♦采用EEPROM存储器，测量运算数据存贮保护安全可靠。
♦性能可靠，精度高，功耗低，零点稳定，中文菜单，参数设定方便。
♦带4-20mA、脉冲输出，带报警，带RS485通讯接口，HART、MODBUS协议。
♦热能电磁流量计系统，集成热能系统元件与计算，既是流量仪表又是热能积算仪表，功能强大，适用于热供系统。
♦高清晰度LCD背光显示瞬时流量、累积流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量状态（励磁、流量、空管等）
♦防护等级：一体化结构IP65、分体结构IP68.
DN65电磁流量计
选型：
规 格 代 码 | 说 明 | |||
仪表种类 | HLDE | 智能电磁流量计 | ||
通径代码 | -XXX | 例：150表示DN150，若通径后I插入式 | ||
电极形式 | 1 | 标准固定式 | ||
2 | 刮刀式 | |||
3 | 可拆卸更换式 | |||
电极材料 | 0 | 不锈钢 | ||
1 | 铂（Pt） | |||
2 | 哈氏B（HB） | |||
3 | 钽（Ta） | |||
4 | 钛（Ti） | |||
5 | 哈氏C（HC） | |||
内衬材料 | 3 | 氯丁橡胶 | ||
4 | 聚氨酯橡胶 | |||
5 | F4（PTFE） | |||
6 | F46（FEP） | |||
7 | F40（E-TFE） | |||
8 | P0（聚丙烯） | |||
9 | PPS（聚丙硫醚） | |||
额定压力（MPa） | 4.0 | DN18-80 | ||
1.6 | DN100-150 | |||
1.0 | DN200-1000 | |||
0.6 | DN1100-2000 | |||
0.25 | DN2200 | |||
工作温度 | E | ≤80℃ | ||
H | ≤180℃ | |||
接地环 | 0 | 无接地环 | ||
1 | 有接地环 | |||
防护等级 | 0 | IP65 | ||
1 | IP68 | |||
转换器形式 | 0 | 一体式 | ||
1 | 分体式 | |||
外壳材料 | 0 | 碳钢 | ||
1 | 不锈钢 | |||
表体法兰 | 0 | 碳钢 | ||
1 | 不锈钢 | |||
安装配对法兰 | 0 | 不带 | ||
1 | 带 | |||
供电电源 | 0 | 220VAC | ||
1 | 24VDC（Iour≥0.5A） | |||
仪表量程 | （XXX） | 例：3000表示对应大量程3000m3/h | ||
