丙烯流量计是基于浮子位置测量的一种变面积流量仪表。全新的设计使微小流量的测量成为可能。特别适合液体和气体微小流量的测量。采用全金属结构，具有体积小、压损小、量程比大（10:1），广泛应用于各行业复杂、恶劣环境下、对微小流量、低流速、各种苛刻介质条件的流量测量与过程控制，特别适合测量混浊，不透明或腐蚀性流体。
技术参数：
●测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
●量程比：标准型10：1 特殊型20：1
●精 度： 标准型1．5级 特殊型1．0级
●压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
●压力损失：7kPa-70kPa
●介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：高可达400℃
●介质粘度：DN15:η < 5mPa.s(F15.1-F15.3)
η < 30mPa.s(F15.4-F15.8)
DN25:η < 250mPFa.s
DN50-DN150:η < 300mPa.s
●环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
●连接形式：标准型：DIN2501标准法兰
特殊型：由用户的任意标准法兰或螺纹
●电缆接口：M20*1．5
●供电电源：标准型：24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
电池型：3．6V&7.5AH锂电池，可连续使用三年以上。
●报警输出：上限或下限瞬时流量报警
集电极开路输出（大100mA&30VDC内部阻抗100欧）
继电器输出（触点容量1A&30VDC或0.25A&250VAC或0.5A@125VAC）
●脉冲输出：累积脉冲输出，小间隔50毫秒
● 液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999(可带小数点）
●防护等级：IP65
●防爆标志：本安型iaⅡCT5
丙烯流量计流量范围：
耐腐型 通径DN(mm) | 普通型 通经DN(mm) | 流量范围 | 大压力损失 | ||
空气m3/h 20℃ | 水L/h 20℃ | 空气(Mpa) | 水(Mpa) | ||
0.10101325Mpa | |||||
15 | 15 | 0.07-0.7 | 2.5-25 | 7.1 | 6.5 |
0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
0.40-4.0 | 16-160 | 8 | 6.8 | ||
0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
1.00-10 | 40-400 | 10 | 8.6 | ||
25 | 1.60-16 | 60-600 | 14 | 11.1 | |
25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
4.50-45 | 160-1600 | 8.8 | 8 | ||
7.00-70 | 250-2500 | 12 | 10.8 | ||
50 | 11-110 | 400-4000 | 19 | 15.8 | |
50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
25-250 | 1000-10000 | 10.4 | 11 | ||
80 | 40-400 | 1600-16000 | 15.6 | 17 | |
80 | 75-750 | 2500-25000 |
| 8.1 | |
100 | 100-1000 | 4000-40000 |
| 9.5 | |
100 | 15-1500 | 6000-60000 |
| 10 | |
150 | 125 |
| 8000-80000 |
|
|
|
| 100000-1000000 |
|
| |
| 150 |
| 15000-150000 | ||

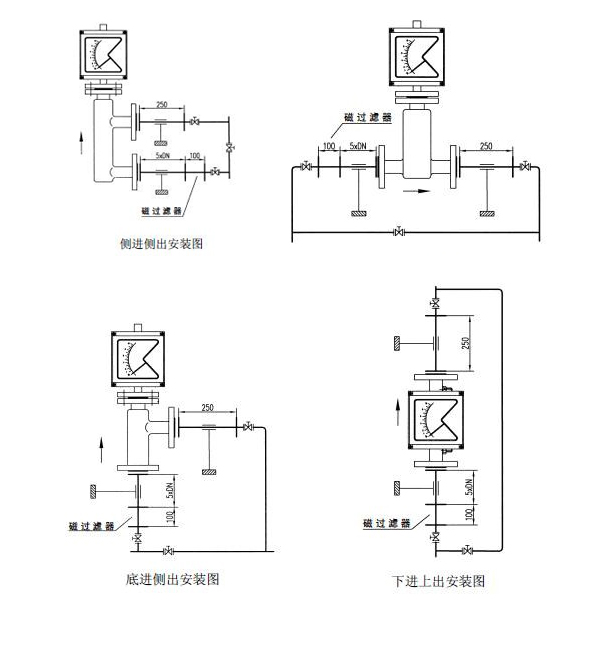

安装方式：
安装事项：
(1)流量计必须垂直安装,流量计所测流体自下而上经流量计,进出口保证有5倍仪表口径的直管段,对于新安装的管路,流量计安装前应将管道冲洗干净。
(2)为便于检修和更换流量计,在仪表安装时需接旁道管路。
(3)在流量计上游应安装阀门,在下游5～10倍仪表口径处安装流量调节阀。对于小口径仪表在上游应安装过滤器,若被测介质中含有磁性物质,则应在流量计前安装磁过滤器。
(4)当被测介质较脏时,应及时清洗管子与浮子。
(5)的测量一般为2.5级、1.5级,当要求测量,则不宜选择金属转子流量计。
