| 产地类别 | 进口 | 应用领域 | 道路/轨道/船舶,航空航天,汽车及零部件,电气,综合 |
|---|
产品简介
详细介绍
主要性能指标
· 200、100、70 MHz 带宽型号
· 2 个和 4 个模拟通道型号
· 16 个数字通道(MSO 系列)
· 全部通道均实现 1 GS/s 采样率
· 所有通道上的记录长度均为 1 兆点
· *波形捕获速率 5,000 wfm/s
· *触发套件
主要特点
· Wave Inspector® 控件为波形数据提供方便导航和自动化搜索
· FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
· 29 个自动测量和 FFT 分析可简化波形分析
· TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
· 7 英寸(180 毫米)宽屏 TFT-LCD 彩色显示器
· 体积小、重量轻 – 厚度仅 5.3 英寸(134 毫米),重量仅 7 磅 14 盎司(3.6 千克)

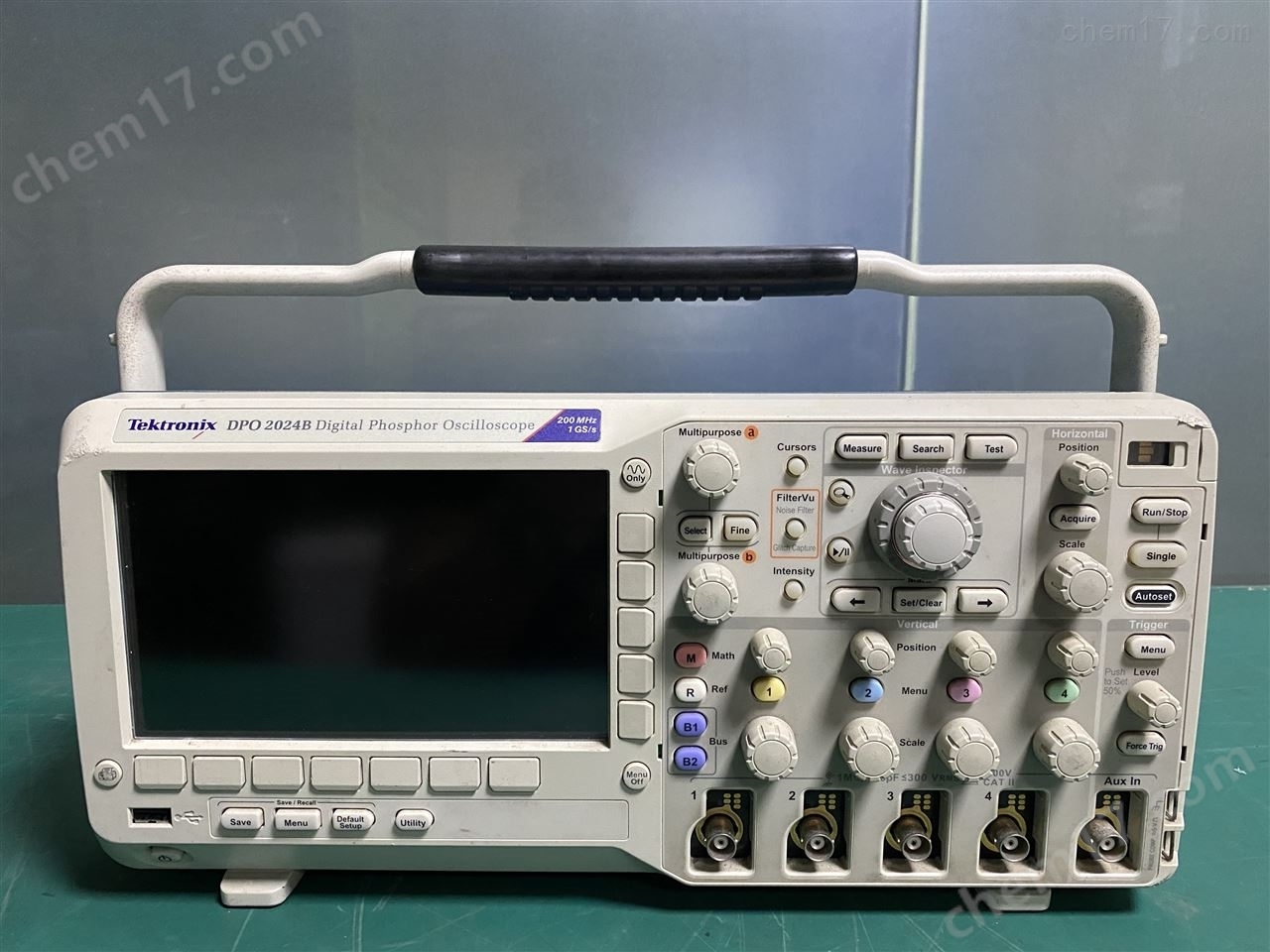

泰克DPO2024B现货出售带售后服务 泰克DPO2024B现货出售带售后服务
连接能力
· 前面板上 USB 2.0 主控端口,快速方便地存储数据
· 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
· 选配 10/100 以太网接口用于网络连接,视频输出接口用于将示波器显示屏输出到监视器或投影仪
| DPO2000B/MSO2000B主要技术指标 | ||||||
| 型号 | DPO2002B | DPO2004B | DPO2012B | DPO2014B | DPO2022B | DPO2024B |
| MSO2002B | MSO2004B | MSO2012B | MSO2014B | MSO2022B | MSO2024B | |
| 模拟通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模拟通道+数字通道 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 |
| 模拟带宽 | 70MHz | 70MHz | 100MHz | 100MHz | 200MHz | 200MHz |
| zui大采集率 | 1GS/s | |||||
| zui大记录长度 | 1M | |||||
| 触发类型 | 边沿，脉宽，矮脉冲，逻辑，建立时间/保持时间，上升/下降时间，视频， | |||||
| 并行总线(仅在MSO机型上) | ||||||
| 输入输出端口 | USB2.0主控端口，USB2.0设备端口 | |||||
| 可检测脉宽 | 5ns | |||||
| (数字通道) | ||||||
| 所有型号均包括 | ||||||
| 每条模拟通道一只10X无源探头(100和200MHz型号为TPP0200探头；70MHz型号为TPP0100探头) | ||||||
| 用户手册和翻译后的前面板覆盖图 | ||||||
| 文档资料光盘(063-4472-xx) | ||||||
| OpenChoice Desktop软件 | ||||||
| 校准证明 | ||||||
| 测量结果可溯源美国国家计量学会及ISO9001质量认证体系 | ||||||
| 电源线 | ||||||
