大 I/O 能力计算

S7-1200 大I/O能力取决于以下几个因素，这些因素之间互相影响、制约，必须综合考虑：

• CPU 输入/输出过程变量映像区大小
• CPU 本体的 I/O 点数
• CPU 带扩展模块的数目，见表1（CPU 所带智能通讯模块安装于 CPU 左侧，不占用扩展模板资源数）
• CPU 的 5 VDC 电源是否满足所有扩展模块的需要

5 VDC 电源需求请参考 S7-1200 PLC 电源需求与计算，其它影响因素请参考如下表1 。

表1. S7-1200 PLC 影响 I/O 能力的性能参数

S7-1200 PLC 电源需求与计算

S7-1200 CPU 提供 5 VDC 和 24 VDC 电源：

• 当有扩展模板时，CPU 通过 I/O 总线为其提供 5 VDC 电源，所有扩展模块的 5 VDC 电源消耗之和不能超过该 CPU 提供的电源额定值。若不够用不能外接 5 VDC 电源。
• 每个 CPU 都有一个 24 VDC 传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供 24 VDC。如果电源要求超出了 CPU 模块的电源额定值，你可以增加一个外部 24 VDC 电源来提供给扩展模块。

所谓电源计算，就是用 CPU 所能提供的电源容量，减去各模块所需要的电源消耗量。

S7-1200 系统电源数据简表

详情请参考新的《 S7-1200 系统手册》或模块说明书。

表2. CPU 的供电能力

表3. CPU 上及扩展模块上的数字量输入所消耗的电流

注意：如果数字量输入点使用外接24VDC电源，则不必纳入计算。

表4. 数字扩展模块所消耗的电流

表5.模拟扩展模块所消耗的电流

表6.信号板所消耗的电流

表7.通讯模块所消耗的电流

电源需求计算实例

以下实例是 PLC 电源计算实例，该 PLC 包括一个 CPU 1214C AC/DC/继电器型、1xSM 1231 4 x 模拟量输入、 3xSM 1223 8 DC输入/8 继电器输出和 1xSM 1221 8DC 输入。该实例一共有 46 点输入和 34 点输出 。电源需求如下表8.所示

表8.电源需求计算实例列表

 注意：该 CPU 已分配驱动内部继电器线圈所需的电源，则电源计算中无需包括 CPU 内部继电器线圈的功率要求。

由表中可以看出，所选 CPU 已经为 SM 提供了足够的 5 VDC 电流，但没有通过传感器电源为所有输入和扩展继电器线圈提供足够的 24 VDC 电流。I/O 需要 493 mA 而 CPU 只能提供 400 mA。则该系统而外需要一个至少为 93 mA 的 24 VDC 电源以运行所有包括的 24 VDC 输入和输出。

常见问题

 CPU 提供的 5 VDC 电源能否使用外部电源扩展？

答：不能，根据模板 5 VDC 电源使用情况选择合适的 CPU 。

 CPU 提供的 24 VDC 电源不够用时，能否使用外部电源扩展？

答：可以，根据需要可以选择使用外部电源。

 通讯模板（CM）和信号板（SB）是否占用信号扩展模板数量？
西门子5.5KW变频器
答：

• 扩展模板仅指信号模板，安装于 CPU 的右侧，共有 8 个扩展槽位
• 通讯模块安装于 CPU 左侧，并不占用扩展模板资源数
• 信号模块安装于 CPU 上侧，每个 CPU 多只能安装 1 个，并不占用扩展模板资源数

S7-1200 模板安装位置如下：

• 1 号槽位为CPU
• 红色图框为信号板（SB）安装位置
• 蓝色图框内为 101 ~ 103 三个槽位，为通讯模板（CM）安装位置
• 绿色图框内为 2 ~ 9 八个槽位，为信号模板（SM）安装位置

高速计数器寻址

CPU 将每个高速计数器的测量值，存储在输入过程映像区内，数据类型为 32 位双整型有符号数，用户可以在设备组态中修改这些存储地址，在程序中可直接访问这些地址，但由于过程映像区受扫描周期影响，读取到的值并不是当前时刻的实际值，在一个扫描周期内，此数值不会发生变化，但计数器中的实际值有可能会在一个周期内变化，用户无法读到此变化。用户可通过读取外设地址的方式，读取到当前时刻的实际值。以 ID1000 为例，其外设地址为 “ID1000：P”。表1. 所示为高速计数器寻址列表。

表1. 高速计数器寻址

中断功能

S7-1200 在高速计数器中提供了中断功能，用以处理某些特定条件下触发的程序
共有 3 种中断事件：
1.当前值等于预置值
2.使用外部信号复位
3.带有外部方向控制时，计数方向发生改变

频率测量

S7-1200 除了提供计数功能外，还提供了频率测量功能，有 3 种不同的频率测量周期：1.0 秒，0.1 秒和0.01 秒。
频率测量周期是这样定义的：计算并返回新的频率值的时间间隔。返回的频率值为上一个测量周期中所有测量值的平均，无论测量周期如何选择，测量出的频率值总是以 Hz (每秒脉冲数)为单位。

高速计数器指令块

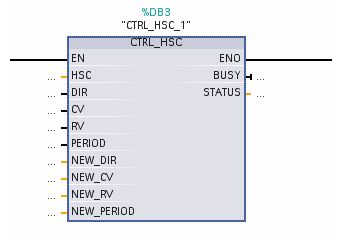

高速计数器指令块，需要使用背景数据块用于存储参数， 如图 １.所示。

图1. 高速计数器指令块

表2. 高速计数器参数说明

表3. STATUS 错误代码

S7-1200 V4.0 CPU 高速计数器

S7-1200 V4.0 CPU 提供了多 6 个高速计数器，其独立于 CPU 的扫描周期进行计数。1217C 可测量的脉冲频率高为 1 MHz，其它型号的 S7-1200 V4.0 CPU 可测量到的单相脉冲频率高为 100 KHZ，A/B 相高为 80 KHz。如果使用信号板还可以测量单相脉冲频率高达 200KHz 的信号，A/B 相高为 160 KHz。

S7-1200 V4.0 CPU 和信号板具有可组态的硬件输入地址，因此可测量到的高速计数器频率与高速计数器号无关，而与所使用的 CPU 和信号板的硬件输入地址有关。

表1. CPU 集成点输入的大频率

表2. 信号板输入的大频率

S7-1200 V4.0 CPU 高速计数器工作模式

S7-1200 V4.0 高速计数器定义为 4 种工作模式
1.单相计数器，外部方向控制。
2.单相计数器，内部方向控制。
3.双相增/减计数器，双脉冲输入。
4.A/B 相正交脉冲输入。

S7-1200 V4.0 CPU 与早期版本的 S7-1200 高速计数器比较

表3. S7-1200 V4.0 CPU 与早期版本的 S7-1200 高速计数器比较
