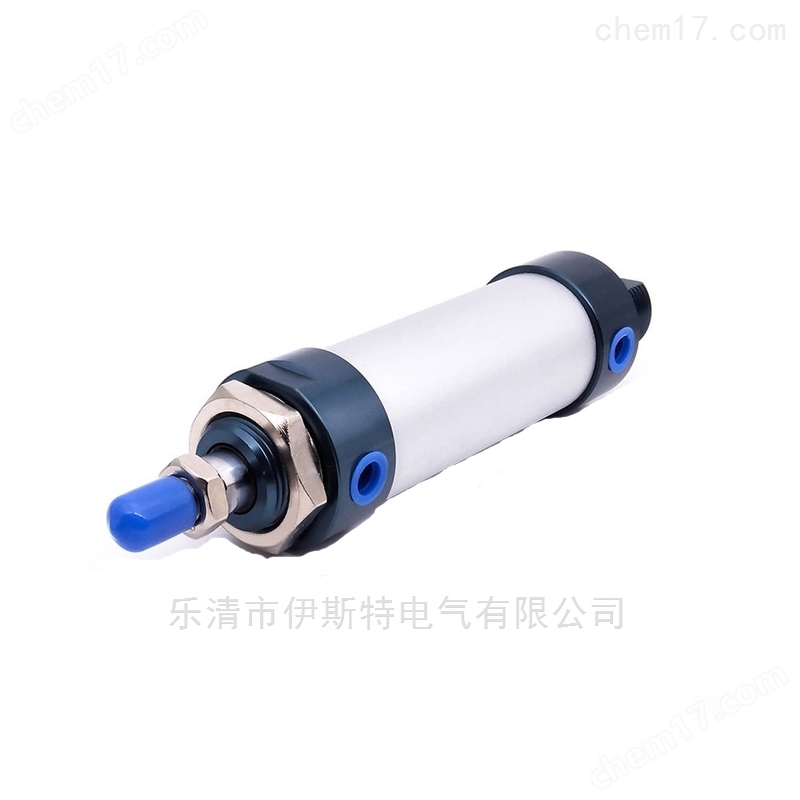

MAL25系列-MALJ25x25-20-S/MAL25x50-20可调带磁气缸_MAL/MBL迷你气缸-乐清市伊斯特电气有限公司

参考价	面议

产品简介

标准行程	25.50.75.100.125.150.175.250.350.450.500mm	电动机功率	迷你气缸kW
动作方式	双作用	缸径	25mm
接管口径	PT1/8mm	接管螺纹	PT内螺纹
气缸数	888	适用压力	0.1~1.0Mpa
速度范围	30~800mm/s	外形尺寸	MAL25mm
温度范围	-20~70°C	重量	2.1kg,2.5kg
重量	2.1kg,2.5kg	最大行程	500mm

MALJ25x25-20-S/MAL25x50-20可调带磁气缸符号的含义：
MAL25x25-是否电磁-后盖形式-固定形式（MAL表示是：迷你气缸（复动式），25示是：气缸的缸径是25mm，25表示气缸的行程是：25mm，带磁石用S表示，不带磁石为空白，后盖形式（CA：摆尾型，CM：圆尾型，U：平尾型），固定形式（空白：无安装附件，FA:前法兰连接板，SDB：后铰固定架，LB:轴向固定架））

详细介绍

一，产品特性：

1.执行本企业标准,采用铝圆管缸体；

2.前后盖与缸管采用螺纹连接；

3.前端盖采用润滑轴承导向，润滑与导向性能好；

4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；

5.多种后盖形式，是气缸安装方便；

6.多种规格的气缸及气缸安装附件可供客户选择使用；

二，符号的含义：

MAL25x25-是否电磁-后盖形式-固定形式（MAL表示是：迷你气缸（复动式），20表示是：气缸的缸径是20mm，25表示气缸的行程是：25mm，带磁石用S表示，不带磁石为空白，后盖形式（CA：摆尾型，CM：圆尾型，U：平尾型），固定形式（空白：无安装附件，FA:前法兰连接板，SDB：后铰固定架，LB:轴向固定架））

三，标准规格：

1.缸径：25mm

2.动作形式：复动式

3.工作介质：空气

4.使用压力范围：0.1~1.0Mpa

5.保证耐压力：1.5Mpa

6.使用温度范围：-20~70°C

7.使用速度范围：30~800mm/s

8.缓冲形式：防撞垫

9.接管口径：PT1/8

四，MAL标准行程规格：

MALJ25x25-10-S/MALJ25x50-20-S/MALJ25x75-30-S/MALJ25x80-40-S/MAL25x100-50-S/MALJ25x125-75-S

MALJ25x150-100-S/MALJ25x150-10-S/MALJ25x160-20-S/MAJL25x175-30-S/MALJ25x200-40-S

MALJ25x250-50-S/MALJ25x300-75-S/MALJ25x350-100-S/MALJ25x400-10-S/MALJ25x450-20-S/

MALJ25X500-30-S/MALJ25x550-40-S/MALJ25x600-50-S/MALJ25X650-75-S/MALJ25x700-100-S/MALJ25x750-100-S/MAL25X800-20-S(注：若客户不需要次行程，可客服定制其它行程,在容许行程范围内，当行程>zui大行程时，作为非标处理；其他特殊行程请与本公司，zui大行程范围内的非标，以上一级标准行程改制而成，其外形尺寸为上一级标准行程气缸的外形的尺寸，如行程为13的非标行程气缸由标准行程为25的标准气缸改制而成，气外形尺寸与其相同）

五.图片格式描述：
