配电表JLS-35kv浇筑式电力高压计量箱

一、性能概述

JLS-35高压计量箱适用于额定频率50HZ、额定电压35KV户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能，产品密封性能*，采用真空波纹管膨胀器装置，*杜绝了油与空气接触造成的恶化问题。互感器三防性能好，等级高，可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为IV级的设计，爬电比距大，耐污染与潮湿，一次及二次防护严密，防窃电能力强。

互感器结构合理，体积小、重量轻，适宜任何位置，任意方向安装。并且每项产品有单独的电压、电流互感器，有效的防止了因三相负荷不平衡而造成的少计量的现象。

二、技术参数

1.产品符合GB17201组合互感器相应标准。

2.额定绝缘水平35KV:40.5/80/200KV

3.额定电压比：准确组合及相应额定二次输出

三、 使用条件

1、环境温度：周围空气温度上限值不超过±40℃;

2、海拔高度：安装地点的海拔高度不超过1000m;

3、相对湿度：日平均不大于95%，月平均不大于90%;

4、风压不超过700Pa(相当于风速为34m/s) ;

5、无火灾、爆炸、严重污秽、化学腐蚀和剧烈震动场所。

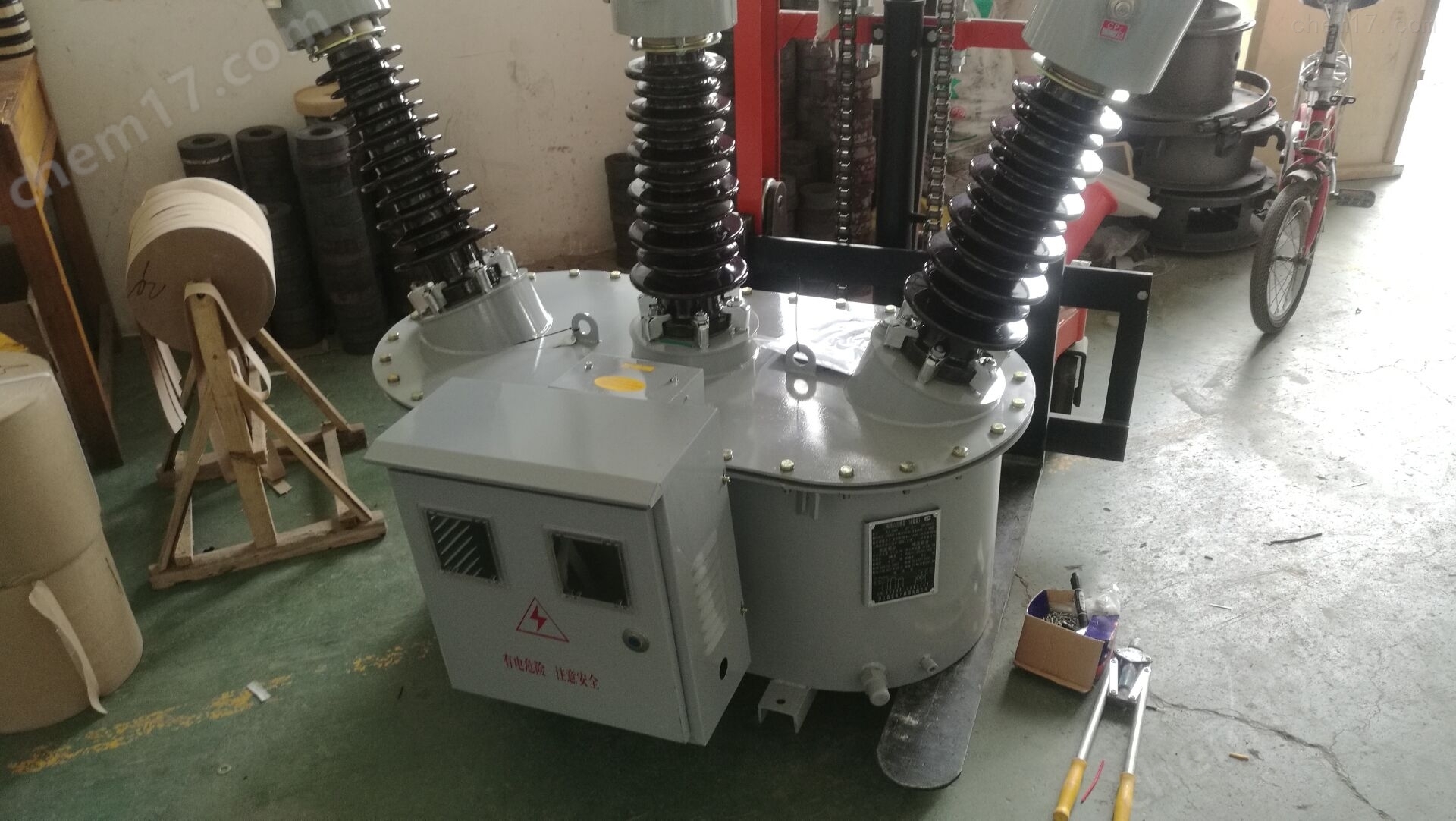

配电表JLS-35kv浇筑式电力高压计量箱

四、使用方法和注意事项
1、本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量
箱安装在电杆的支架上。
用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。
2、新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能保证计量箱准确计量。
3、本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接，防止产生计量的附加误差。
产品吊运时必须使用油箱上的吊攀。
4、组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故。
