近做项目，用到了IO-Link设备，在读取从站数据时候，用到从双字中提取字、字节和位的知识，作为一个菜鸟，由于以前也没有仔细关注过这个细节，所以又查了下资料，并做了程序进行测试，现记录一下，以备自己将来使用，也方便有类似问题的人使用；

下面主要从资料查询、准备程序、程序验证进行记录：

一、资料查询：

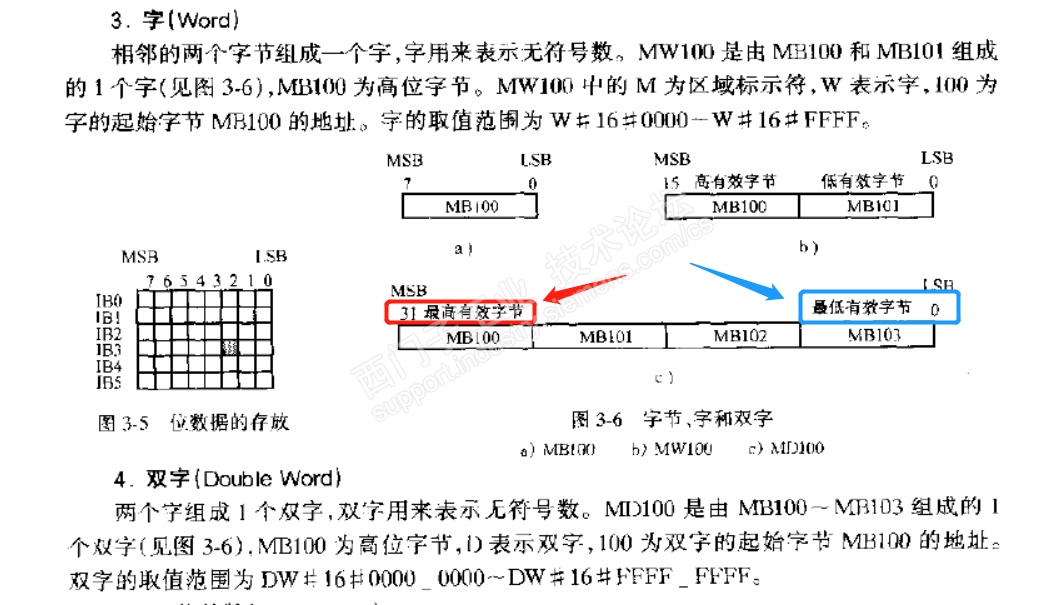

相信从网上搜一下西门子数据类型方面的资料，会有一大堆，见的就是解释双字和字节之间的组成关系，如下图：

就以这个资料为基础，进行试验验证；

二、 程序准备

由于资料上大部分都是以M区介绍双字和字节等关系，但是实际情况是DB块中的数据居多，故在此实验中，将M区和DB区的内容进行对比，以方便观察，进行如下准备：

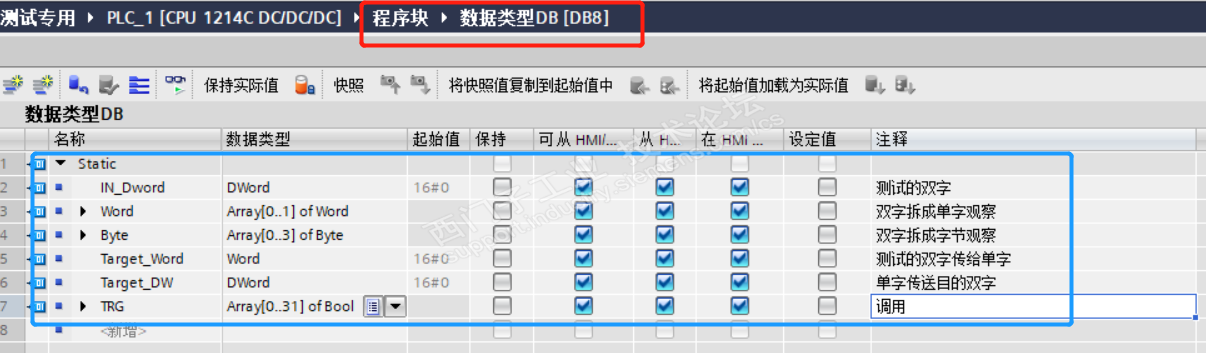

1、  新建DB块，里面创建需要的变量：

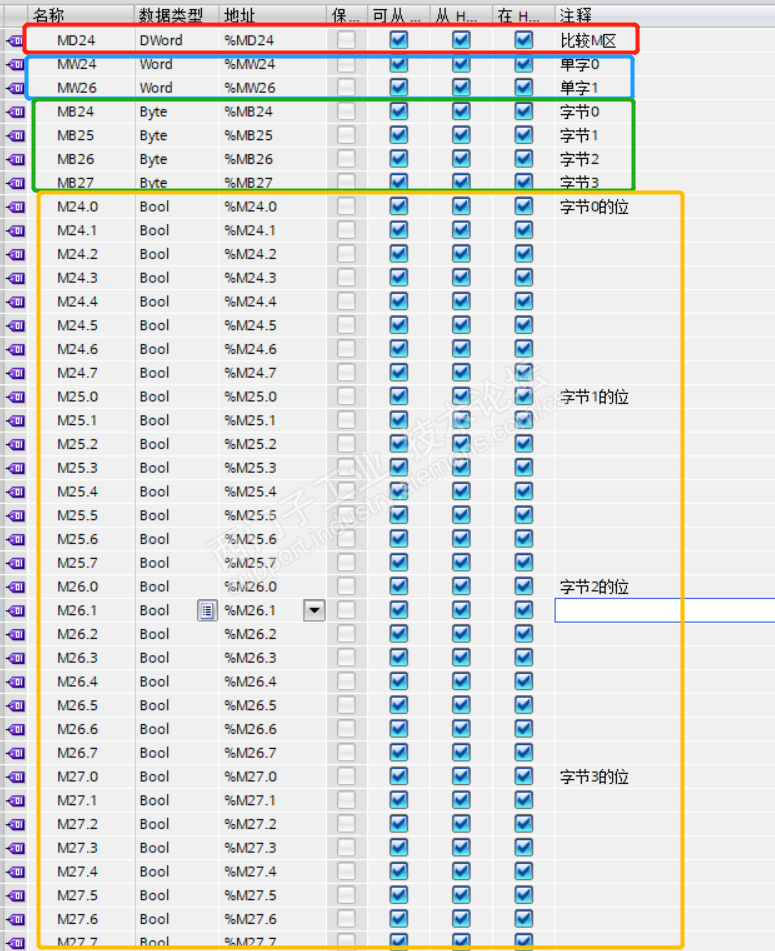

2、 创建M区变量，以方便做比较，这里取MD24,然后将其拆成字、字节、位，以方便观察：

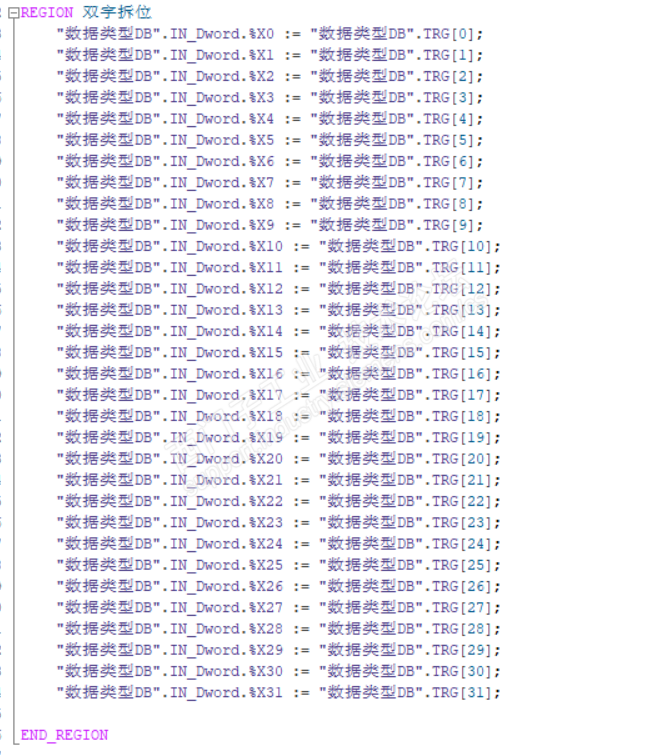

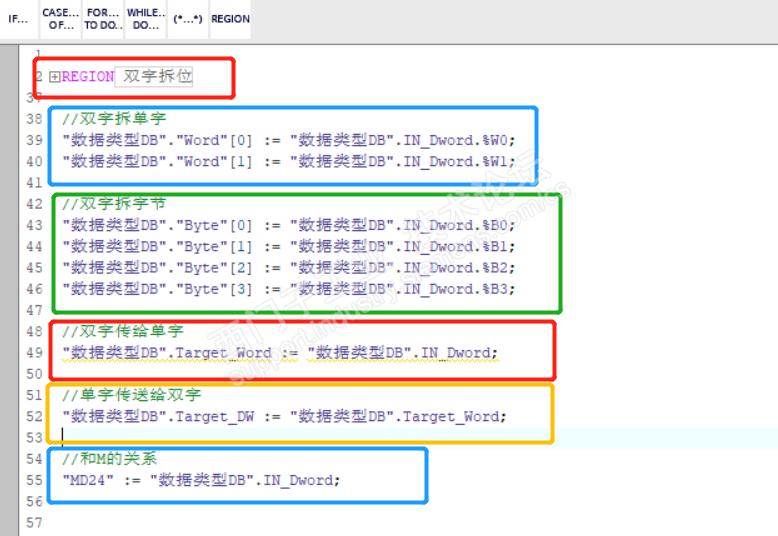

3、 创建FC程序：主要是将双字拆成字、双字，并将双字传送给单字、单字传送给双字，为了方便置位双字中的位，特意用数组逐位传送给双字中的位：

三、程序验证：

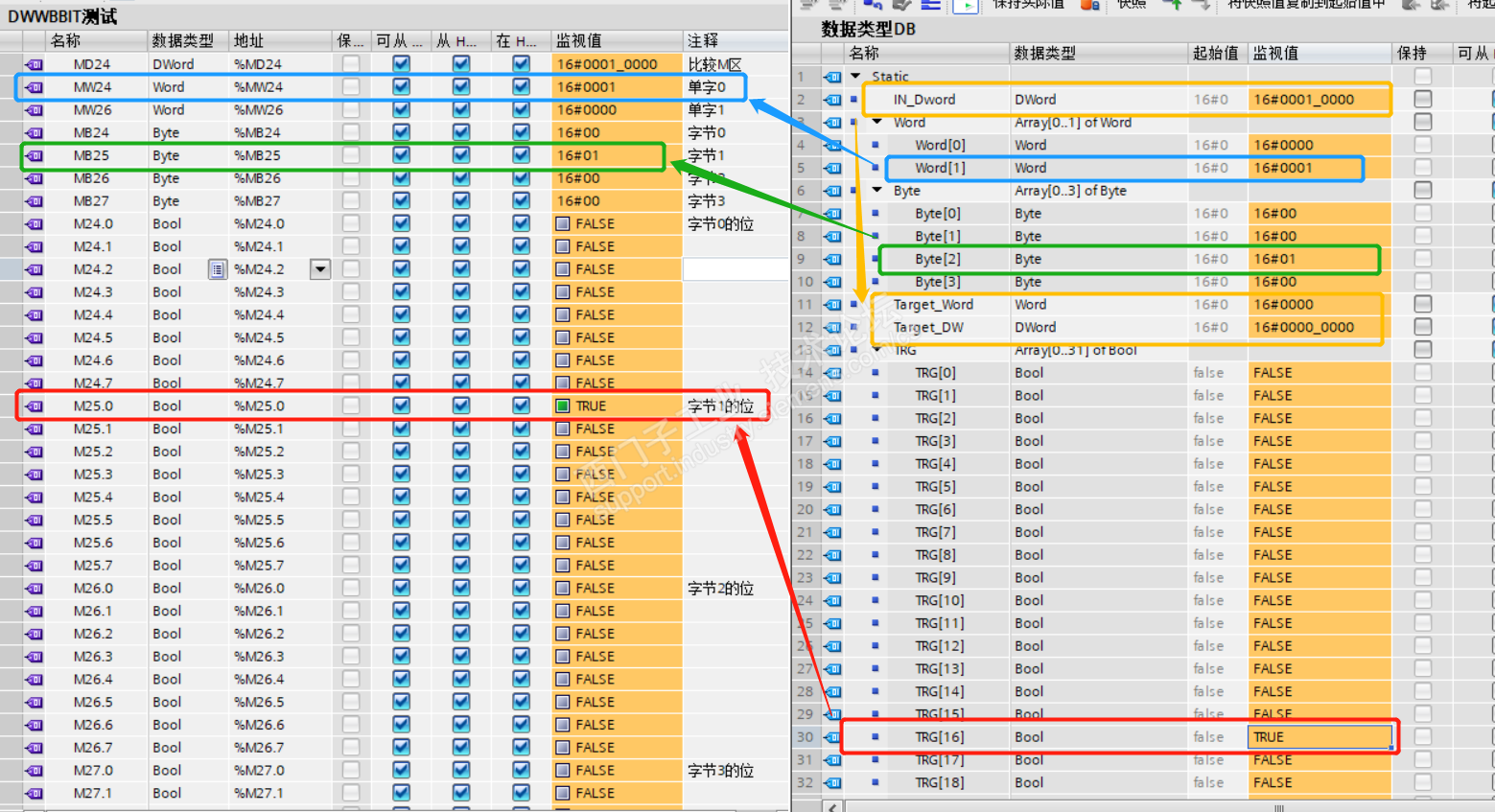

省略掉程序的下载啊、仿真啊的操作步骤，因为那个不是重点，直接展示测试结果：从数组中，分别置位不同的位，则相当于分别对双字中的位进行置位，可以分别观察结果，现在取比较有代表性的两个位，即将第0位和第16位置1，结果如下两图所示：

通过测试可以发现如下规律：

1、西门子双字中位的排列，是从右向左排的，这点和平时写字顺序正好相反，但是我觉得可以从进制的位数去记忆一下，比如我们十进制，从右往左分别是个、十、百、千、万等位，这个正好类似于那个；

2、 可以看下双字传给单字的情况，对于截取数据时候比较有帮助，具体不总结，可以体会一下；

3、第三条也是我一开始比较迷糊的地方，观察双字的四个字节，和位的排序是一样的，即0位在右，依次往左增大，但是M区其实按照这个方向排列，但是让人很迷糊，上图为例，我们置位0位的时候，在DB中是第0个字节有变化，但是在M区中对应的是MB27变化，虽然按照一开始资料所示，MB27是在右边，但是MB27是第0字节，MB26是第1字节，依次类推，大小和字节顺序又反了一次，虽然仔细想一下就明白怎么回事，但是依然有点小别扭；

遇到类似情况的，应该不止我一个，分享一下，希望能帮到需要的人，次发分享贴，文笔有点差劲，大家见谅，有不足和错误的地方，欢迎斧正；
