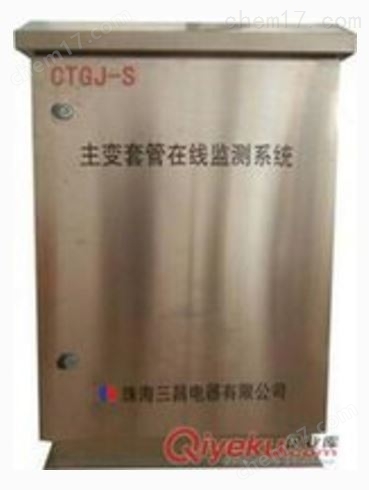

CTGJ-S容性绝缘设备在线监测系统

系统原理

对于电容性设备，通过高精度电流传感器测出设备末屏电流的幅度和相位与交流电源的相位差，电压传感器测出系统电压图

的幅度和相位与交流电源的相位差。通过这两信号幅度可计算出设备的电容量，通过这两信号相位与交流电源的差分量，可计算电容性设备的泄漏电流和系统电压的相位差，得出该容性设备的介质损失角。

对于金属氧化物避雷器，采用相同原理，通过电流与电压幅值和相位数据计算出MOA的阻性电流和阻容比。

技术参数

性能特点

传感器：高精度单匝穿心式有源传感器

高导磁率玻镆合金铁芯、优化的有源放大电路、良好的三层屏蔽设计，有效地降低了相位的*误差和温度变化引起的相位漂移，温度-40℃-+70℃变化范围内，相位测量误差在2‘以内。单匝穿心式传感器与主设备无直接连接，安全可靠。

测量单元：全数字式、一体化的就地智能监测单元

独有的全数字式、一体化的就地智能监测单元，传感器与信号调理电路、A/D、CPU和通信等都集中在智能监测单元，能在设备现场持续实时地对监测参数就地进行信号转换、采集、处理和分析，从而计算出相位和其他参数。真正实现监测参数的就地数字化测量。这种就地一体化数字智能监测单元是对以往技术的重大突破，抗干扰能力强，大大提高了测量精度和稳定性。

硬件平台：基于DSP技术的硬件平台

zui先实现了基于32位DSP技术开发的就地数字化监测单元，特别适合处理微小信号需要的复杂运算。基于DSP技术的系列数字就地智能监测装置，与其他基于51或96单片机的装置有明显的差别。

系统结构：分层分布式系统的真正基础单元

采用了分层分布式系统结构。系列就地智能监测单元按照变电站高压设备的分布就地安装、就地数字化测量，并通过现场工业总线与中央监控主机进行通信。这种结构避免了模拟信号传输引入的电磁干扰，抗干扰性、可靠性、安全性好。此外，采用这种网络结构、各监测单元间以及和变电站主控室间仅需铺设一对通讯线和电源线。现场施工、接线简单，工程量和后续维护量小。系统易扩充性和兼容性强。
