产品简介

碟形弹簧具有体积小、储能大、组合使用方便等各种良性，广泛应用于国防、冶金、工程、电力、机床等机械行业。质量要求参照 /T1972/DIN2093
新疆克孜勒苏柯州弹簧钢碟簧垫圈产地

详细介绍

新疆克孜勒苏柯州弹簧钢碟簧垫圈产地

碟形弹簧的性

　　碟形弹簧的性和其他弹簧的不同，呈独的非线性。即随着负荷的增大，弹簧的刚度逐渐变小。而且刚度的变化仅与碟簧的度（h）即板厚（t）的比值（h/t）相关。当=0时，接近线性关系。随着h/t值的增大，刚度的变化也随之增大。如图1所示，h/t值对弹簧性的影响很大。

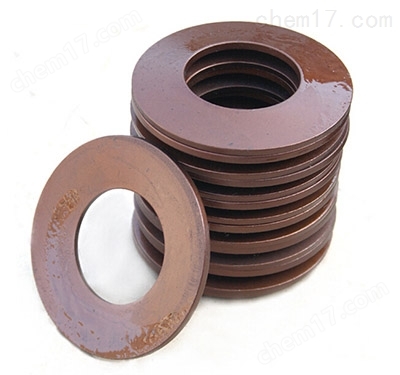

碟簧

新疆克孜勒苏柯州弹簧钢碟簧垫圈产地
碟簧现货
在承受很大载荷的组合弹簧中，每个碟片的尺寸不大，有利于制造和热处理。当一些碟片损坏时，只需个别更换，因而有利于维护和修理。

D	d	t	ho	H	ho /t	f=0.75 ho
D	d	t	ho	H	ho /t	P	f	σ
8 8 8	4.2 4.2 4.2	0.2 0.3 0.4	0.25 0.25 0.20	0.45 0.55 0.6	1.25 0.83 0.50	39 118 210	0.188 0.188 0.150	1040 1320 1230
10 10 10	5.2 5.2 5.2	0.25 0.40 0.50	0.30 0.30 0.25	0.55 0.70 0.75	1.20 0.75 0.50	58 209 325	0.225 0.250 0.188	972 1290 1230
12.5 12.5 12.5	6.2 6.2 6.2	0.35 0.5 0.7	0.45 0.35 0.3	0.8 0.85 1	1.29 0.70 0.43	151 291 680	0.338 0.263 0.225	1290 1120 1390
14 14 14	7.2 7.2 7.2	0.35 0.5 0.8	0.45 0.4 0.3	0.8 0.9 1.1	1.29 0.80 0.38	123 279 797	0.338 0.300 0.225	1060 1110 1320
16 16 16	8.2 8.2 8.2	0.4 0.6 0.9	0.5 0.45 0.35	0.9 1.05 1.25	1.25 0.75 0.39	154 410 1010	0.375 0.338 0.263	1020 1120 1310
18 18 18	9.2 9.2 9.2	0.45 0.7 1	0.6 0.5 0.4	1.05 1.2 1.4	1.33 0.71 0.40	214 562 1250	0.450 0.375 0.300	1120 1120 1310
20 20 20	10.2 10.2 10.2	0.5 0.8 1.1	0.65 0.55 0.45	1.15 1.35 1.55	1.30 0.69 0.41	254 748 1520	0.488 0.413 0.338	1070 1130 1300
22.5 22.5 22.5	11.2 11.2 11.2	0.6 0.8 1.25	0.8 0.65 0.5	1.4 1.45 1.75	1.33 0.81 0.40	425 707 1930	0.600 0.488 0.375	1240 1090 1310
25 25 25	12.2 12.2 12.2	0.7 0.9 1.5	0.9 0.7 0.55	1.6 1.6 2.05	1.29 0.78 0.37	600 862 2930	0.675 0.525 0.413	1270 1030 1430
28 28 28	14.2 14.2 14.2	0.8 1 1.5	1 0.8 0.65	1.8 1.8 2.15	1.25 0.80 0.43	801 1110 2840	0.750 0.600 0.488	1310 1090 1280
31.5 31.5 31.5	16.3 16.3 16.3	0.8 1.25 1.75	1.05 0.9 0.7	1.85 2.15 2.45	1.31 0.72 0.4	687 1910 3870	0.788 0.675 0.525	1140 1200 1310
35.5 35.5 35.5	18.3 18.3 18.3	0.9 1.25 2	1.15 1 0.8	2.05 2.25 2.8	1.28 0.80 0.40	832 1700 5190	0.863 0.750 0.600	1090 1080 1340
40 40 40	20.4 20.4 20.4	1 1.5 2.25	1.3 1.15 0.9	2.3 2.65 3.15	1.30 0.77 0.40	1020 2620 6500	0.975 0.863 0.675	1070 1150 1340
45 45 45	22.4 22.4 22.4	1.25 1.75 2.5	1.6 1.3 1	2.85 3.05 3.5	1.28 0.74 0.40	1890 3650 7720	1.200 0.975 0.750	1260 1150 1310
50 50 50	25.4 25.4 25.4	1.25 2 3	1.6 1.4 1.1	2.85 3.4 4.1	1.28 0.70 0.43	1550 4760 12000	1.200 1.050 0.825	1040 1150 1430
56 56 56	28.5 28.5 28.5	1.5 2 3	1.95 1.6 1.3	3.45 3.6 4.3	1.30 0.80 0.43	2620 4440 11400	1.463 1.200 0.975	1230 1100 1280
63 63 63	31 31 31	1.8 2.5 3.5	2.35 1.75 1.4	4.15 4.25 4.9	1.31 0.70 0.40	4240 7190 15000	1.763 1.313 1.050	1360 1100 1310
71 71 71	36 36 36	2 2.5 4	2.6 2 1.6	4.6 4.5 5.6	1.5 0.8 0.4	5140 6730 20500	1.950 1.500 1.200	1350 1060 1340
80 80 80	41 41 41	2.25 3 5	2.95 2.3 1.7	5.2 5.3 6.7	1.31 0.77 0.314	6610 10500 33600	2.213 1.725 1.275	1380 1150 1460

D	d	t	t’	ho	H	ho /t	f=0.75 ho
D	d	t	t’	ho	H	ho /t	P	f	σ
90 90 90	46 46 46	2.5 3.5 5		3.2 2.5 2	5.7 6 7	1.28 0.71 0.40	7680 14200 31400	2.400 1.875 1.500	1300 1120 1310
100 100 100	51 51 51	2.7 3.5 6		3.5 2.8 2.2	6.2 6.3 8.2	1.30 0.80 0.37	8610 13100 48000	2.630 2.100 1.650	1240 1050 1190
112 112 112	57 57 57	3 4 6		3.9 3.2 2.5	6.9 7.2 8.5	1.30 0.80 0.42	10500 17800 43700	2.925 2.400 1.875	1230 1100 1240
125 125 125	64 64 64	3.5 5 8	7.5	4.5 3.5 2.6	8 8.5 10.6	1.29 0.70 0.33	15400 29900 85900	3.375 2.625 1.950	1330 1160 1330
140 140 140	72 72 72	3.8 5 8	7.5	4.9 4 3.2	8.7 9 11.2	1.29 0.80 0.40	17200 27900 85200	3.625 3.000 2.400	1260 1110 1280
160 160 160	82 82 82	4.3 6 10	9.4	5.6 4.5 3.5	9.9 10.5 13.5	1.30 0.75 0.35	21800 41000 138000	4.200 3.375 2.625	1250 1110 1340
180 180 180	92 92 92	4.8 6 10	9.4	6.2 5.1 4	11 11.1 13.5	1.29 0.85 0.40	26400 37500 125000	4.625 3.825 3.000	1210 1040 1200
200 200 200	102 102 102	5.5 8 12	7.5 11.25	7 5.6 4.2	12.5 13.6 16.2	1.27 0.70 0.35	36100 76000 183000	5.250 4.200 3.150	1260 1190 1230
225 225 225	112 112 112	6.5 8 12	6.2 7.5 11.25	7.1 6.5 5	13.6 14.5 17	1.09 0.81 0.42	44600 70800 171000	5.325 4.875 3.750	1120 1120 1070
250 250 250	127 127 127	7 10 14	6.7 9.4 13.1	7.8 7 5.6	14.8 17 19.6	1.11 0.70 0.40	50500 119000 249000	5.850 5.250 4.200	1100 1190 1150

利用波形垫圈重叠成圆柱形，可以得到较大的变形。

碟形弹簧垫圈，简称碟形垫圈、碟垫，也被称之为重载螺栓连接垫圈(Heavy Duty Bolting Washers)，根据其外形征也常被称之为锥形弹簧垫圈(Conical Spring Washers)。适用于8.8 ~ 10.9中度范围内的螺栓、螺钉的连接，螺栓螺钉连接后，对预防拉力的松弛，对易损件的磨损、蠕变、热膨胀、收缩及密封件的压紧起到了补偿作用。

不锈钢碟形弹簧，简称不锈钢碟簧（Stainless Steel Disc Springs），也被称之为耐腐蚀碟形弹簧（Corrosion Resistant Disc Springs）。不锈钢碟形弹簧属于碟形弹簧按照材料不同所细分后的产品，适用于耐腐蚀环境下替代普通弹簧钢材质的碟形弹簧。不锈钢碟形弹簧同样广泛应用于防御、冶金、风电、工程等相关行业。除了防腐蚀外还拥有温环境下使用性，您亦可酌情选择。
