气井控制器

　产品概述：
　　E5808气井控制器是针对气井控制而开发的远程控制终端（RTU）。它采用了*的工业级产品作为控制器，具有功能性强、可靠性高、应用灵活、操作方便等特点。
　　系统特点：
　　系统能够在无人值守的情况下实现气井的远程实时监测、安全控制、生产数据统计分析，及时掌握气井的动态变化，保证安全生产，提高经济效益。

　　该系统气井采用远程控制终端RTU为控制核心，可实现对采气井的压力、温度等参数的采集，天然气流量计算及气井紧急关断阀门的控制。
　　主要采集参数包括井口工作压力、井口气流温度、天然气产量、天然气H2S含量，气体泄露检测、井口腐蚀参数等，同时可控制井头主切断阀及生产阀等。
　　●配有天然气孔板计量模块，支持GB/T21446-2008《用标准孔板流量计测量天然气流量》标准。
　　●控制器采用低功耗设计，CPU处于活动态时功耗仅为100mA，低功耗模式时仅为20mA。
　　●工作电压范围24V，系统支持太阳能供电和后备电池供电。
　　●针对气井现场特殊环境，采用完善的防硫化、防腐蚀处理。在控制器的每个电子元器件上均涂有的防硫化、防腐蚀的涂层。
　　●控制器采用防爆机箱，防爆等级ExdⅡ BT4。
　　产品功能：
　　检测功能
　　井口工作压力、井口气流温度、天然气产量、天然气H2S含量，气体泄露检测、井口腐蚀参数
　　控制功能
　　控制井头主切断阀和生产阀
　　计量功能
　　天然气孔板计量模块，支持GB/T21446-2008《用标准孔板流量计测量天然气流量》标准
　　远程通讯功能
　　远程读取、设定工作参数，远程下载更新控制程序，支持多种通讯设备
　　现场操作功能
　　使用显示键盘、便携机可现场读取、设定控制参数
　　太阳能供电功能
　　控制器采用低功耗设计，支持太阳能供电和后备电池供电
　　自检功能
　　具有控制器自检功能，使用此功能可方便的检查控制器的硬件故障
　　初始化功能
　　可对控制器进行参数初始化，取缺省设定参数

　　电气特性：
　　●采用32位ARM处理器，嵌入式实时多任务操作系统（RTOS）。
　　●符合IEC 61131-3标准，支持LD、FBD、IL、ST、SFC五种程序语言。
　　●支持18～28点I/O信号的数据采集、逻辑和过程控制等功能。
　　●支持Modbus RTU／ASCII／TCP、DNP3（可选）等通信协议。
　　●电源、信号输出输入端均采取隔离保护，并与主控电路隔离。
　　●具有看门狗及数据掉电保护功能，可长期保存设定参数及历史数据。
　　●元器件选用经过严格测试和筛选的工业级产品。
　　●工作温度－40～70℃，工作湿度5～95%RH。
　　●采用免维护的设计理念，减少现场维护工作量，有效节省客户的使用成本。
　　●产品的研制、生产、检验严格按照ISO9001质量体系标准进行。

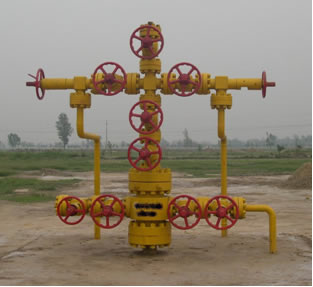

　　典型结构：

本公司现货产品

MX6复合气体检测仪    现货美国英思科M40四合一气体检测仪

TN3红外测温仪     fluke 59mini红外测温仪   照度计 CENTER337   tx2000 h2氢气检测仪   HI93734-01余氯、总氯（Cl2）配套试剂    HI93735-01总硬度配套试剂

3011食品中心温度计  FD216测氡仪土壤取样器  HGY2058在线电磁式酸碱浓度计

HGY2018在线PH计   RE5299 旋转蒸发器  AR3130电子天平   SA1200（P）空气消毒机

YSI85-10 手提式野外水质测量仪  DO200在线溶解氧测定仪   YSI556MPS型多参数水质检测仪  3M6800防毒面罩  美国华瑞PGM-2400 四合一复合式气体检测仪  YSI3100 电导率仪   HT10S烟气黑度照相测定仪  正压式空气呼吸器   COD-571-1型消解装置

PPMhtv甲醛检测仪  AD102农药检测卡  DYM3型空盒气压表 PROVA5637钩式接地电阻计

PRM-3040射线检测仪  美国MSA 10108311欧特防护眼镜   PGM-1700 硫化氢便携式气体检测仪   MIC-800-CO2便携式二氧化碳检测报警仪    MIC-500-CH4O 甲醇探测器

YSI 550A型便携式溶氧仪  TES-1360A温湿度计   GM1357声级计

PGM-7840复合气体检测仪   GDYS-102SJ尿素测定仪   GDYS-101ST铁测定仪

GDYS-101SC2臭氧测定仪   GDYN-110SA农药残毒快速检测仪（10通道）

GDYS-101SC2臭氧测定仪  D3A激光测距仪

本月*产品

现货美国英思科M40四合一气体检测仪  M40硫化氢传感器  PGM-7840复合气体检测仪   PGM-6208 6合一气体检测仪   FGM-1100 IR 可燃气在线监测仪

PRM-1200（DoseRAE 2）射线检测仪   FGM-3300 环氧乙烷（ETO）气体检测仪

M40一氧化碳传感器     M40氧气传感器   PGM-1600可燃气体报警仪

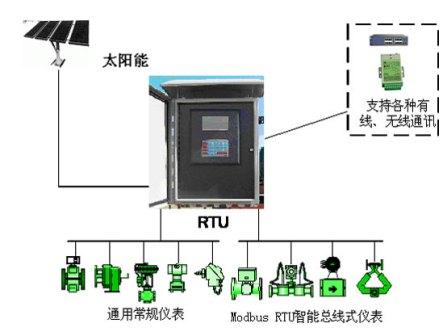

　气井控制器系统结构示意图
　　E5808技术指标：
　　软件特性
　　控        制：  2路PID控制环，每秒输出计算一次
　　通讯协议： MODBUS RTU、MODBUS ASCII、MODBUS TCP/IP、DNP3、自定义
　　通讯选择： 数传电台、无线网桥、GPRS/CDMA

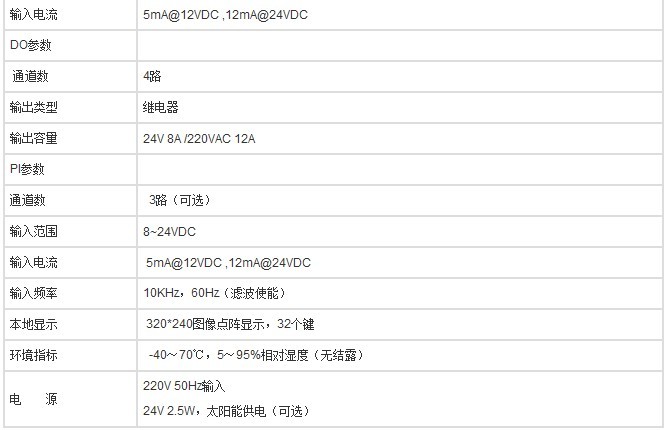

　　硬件特性
