锅炉蒸汽干度控制系统

　　产品概述：
　　E5706 锅炉蒸汽干度控制系统，是我公司在结合注汽锅炉工艺特点、研究现行的关于汽水两相流干度的各种计量方法后，经反复实验比较，zui终采用电导率测量法、PID*控制算法、计算机计算与控制等技术研发的产品。该产品，通过测量锅炉进水、炉水电导率等参数数据，调整给水泵变频器远端控制信号，改变流量大小，实现蒸汽干度的自动调节控制。
　　ECHO 5706 ，是我公司在结合注汽锅炉工艺特点、研究现行的关于汽水两相流干度的各种计量方法后，经反复实验比较，zui终采用电导率测量法、PID*控制算法、计算机计算与控制等技术研发的产品。该产品，通过测量锅炉进水、炉水电导率等参数数据，调整给水泵变频器远端控制信号，改变流量大小，实现蒸汽干度的自动调节控制。
　　系统可独立工作，也可方便地联入控制网络实现远程测控，组成DCS系统。
　　系统结构
　　，由现场仪表、主控制器、监控机等设备组成。多套ECHO 5706系统，可以联网组成分布式远端控制系统。
　　现场仪表主要完成现场信号的测量，以4~20mA信号输出，由电导率变送器、流量计量仪等组成。电导率变送器安装于公司研发的“干度取样箱”内，“进水”引自锅炉柱塞泵之前，“炉水”引自蒸汽经冷凝器后的冷凝水，两水均以滴流形式返回取样池。流量计安装于柱塞泵后主管道。
　　主控制器主要完成现场信号的处理，运行控制算法和输出控制信号。由控制模块、信号调理模块、通讯模块、电源模块、状态指示灯、报警电铃等几部分组成。
　　监控机主要完成系统监视、控制数据置入、系统响应记录等功能。现场操作通过工业级10〞彩色液晶显示触摸屏组成。人机界面，为全汉字操作界面。
　　主控制器、监控机均安装于19〞机柜内。

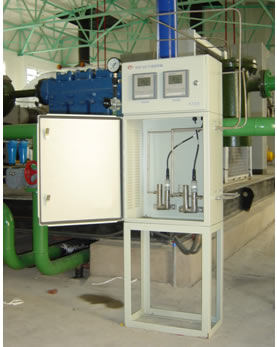

　　1、干度取样箱图示：
　　电导率变送器表头（进水、炉水）

本公司现货产品

MX6复合气体检测仪    现货美国英思科M40四合一气体检测仪

TN3红外测温仪     fluke 59mini红外测温仪   照度计 CENTER337   tx2000 h2氢气检测仪   HI93734-01余氯、总氯（Cl2）配套试剂    HI93735-01总硬度配套试剂

3011食品中心温度计  FD216测氡仪土壤取样器  HGY2058在线电磁式酸碱浓度计

HGY2018在线PH计   RE5299 旋转蒸发器  AR3130电子天平   SA1200（P）空气消毒机

YSI85-10 手提式野外水质测量仪  DO200在线溶解氧测定仪   YSI556MPS型多参数水质检测仪  3M6800防毒面罩  美国华瑞PGM-2400 四合一复合式气体检测仪  YSI3100 电导率仪   HT10S烟气黑度照相测定仪  正压式空气呼吸器   COD-571-1型消解装置

PPMhtv甲醛检测仪  AD102农药检测卡  DYM3型空盒气压表 PROVA5637钩式接地电阻计

PRM-3040射线检测仪  美国MSA 10108311欧特防护眼镜   PGM-1700 硫化氢便携式气体检测仪   MIC-800-CO2便携式二氧化碳检测报警仪    MIC-500-CH4O 甲醇探测器

YSI 550A型便携式溶氧仪  TES-1360A温湿度计   GM1357声级计

PGM-7840复合气体检测仪   GDYS-102SJ尿素测定仪   GDYS-101ST铁测定仪

GDYS-101SC2臭氧测定仪   GDYN-110SA农药残毒快速检测仪（10通道）

GDYS-101SC2臭氧测定仪  D3A激光测距仪

本月*产品

现货美国英思科M40四合一气体检测仪  M40硫化氢传感器  PGM-7840复合气体检测仪   PGM-6208 6合一气体检测仪   FGM-1100 IR 可燃气在线监测仪

PRM-1200（DoseRAE 2）射线检测仪   FGM-3300 环氧乙烷（ETO）气体检测仪

M40一氧化碳传感器     M40氧气传感器   PGM-1600可燃气体报警仪

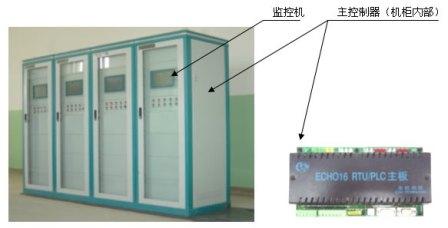

　　2、主控制器、监控机机柜图示：

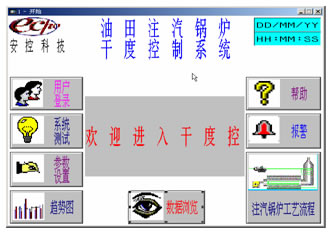

　　3、监控机“开始界面”图示：

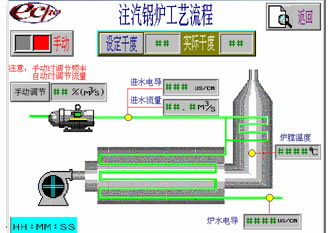

　　4、监控机“注汽锅炉工艺流程”图示：

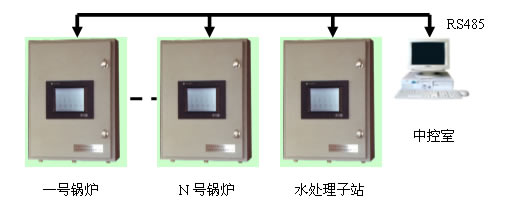

　　5、多台ECHO 5706联网使用图示
　　多台ECHO 5705+水处理子站+上位机结构，各站之间通过RS485接口相连，可组成DCS系统。

　　系统特点
　　系统采用实时在线电导率测量法，测量准、精度高。
　　系统能手动/自动无扰切换，实现干度手动调整、自动跟踪。
　　系统采用串级PID调节算法，提高了控制精度和稳定性。
　　系统控制参数、功能参数，可随时调整，方便地适应不同的应用环境。
　　系统自动生成运行曲线、定时记录运行数据，方便分析锅炉干度变化情况。
　　系统实时显示干度、电导率、流量、温度等数据。
　　系统为全汉字人机界面，触摸屏操作，使用直观、方便。
　　系统具有干度、流量、温度、超时等多项报警功能。
　　系统支持多种通信方式，可多系统联网使用，组成DCS系统。
　　系统具有看门狗功能。
　　系统具有控制数据掉电保护功能，数据可保存10年。
　　系统的测量、控制部件与外接仪表或设备*隔离，避免了外界电磁干扰。
　　系统主控制器采用优秀的工业级产品，其性能*、结构合理，具有的温度特性，可在恶劣的环境下工作。
　　系统功能
　　主工作界面：手动设置流量改变干度，自动调节设定干度
　　趋势图曲线：查看干度、水量变化过程
　　趋势图放大曲线：用于分析PID工作情况、优化调整控制参数
　　数据浏览：查看300条历史数据
　　参数设置：设置PID、仪表量程、报警极限等参数
　　报警表：查看报警记录
　　系统测试：查看AI、AO、DI、DO实时数据
　　用户登录：区分不同用户的操作权限
　　系统帮助：提供简要使用说明
　　指标
　　干度调节范围60-90%
　　干度控制精度≤1%
　　干度超调≤5%
　　干度稳定时间≤50分钟
　　显示精度 1%
　　测量精度±0.1%
　　输出精度±0.1%
　　仪表电源 24VDC/1A±10%
　　整机电源 220VAC/3A±10%
　　工作温度-100C～700C
　　系统控制方法

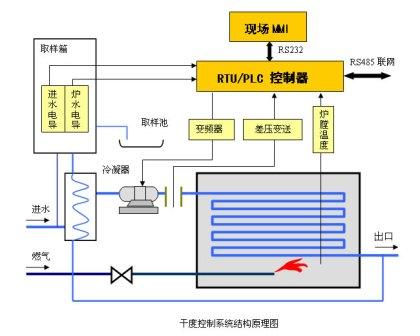

　　ECHO 5706 ，结构原理如图所示：

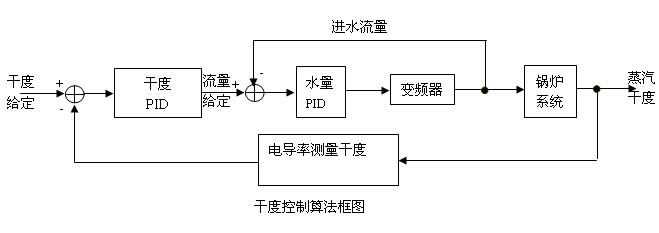

　　ECHO 5706，控制算法如图所示：

　　电导率测量干度计算方法：
　　根据盐量平衡原理，通过进水电导计测量进水（水处理后、柱塞泵进口处）的电导率A，炉水电导计测量炉水（蒸汽出口分离器出来的炉水样）的电导率B。根据下面公式可计算出出口湿饱和蒸汽干度c。
　　c=（B-A）/B
　　蒸汽干度的控制，是根据测量实际干度值和给定干度值的偏差，通过优化的串级PID算法，产生输出信号控制变频器，从而控制进水量，使锅炉出口湿饱和蒸汽的干度达到并稳定在给定值上。
　　其中，干度PID用于干度控制，反向调节。水量PID用于流量控制，正向调节。
　　在手动方式中，PID处于人工方式，不参与调整只跟随数据，可以人工改变水量调节干度。
　　在自动方式中，PID处于自动方式，以当前数据为准，完成自动跟踪。人为改变干度时，以跟踪的方式逐步逼近设定干度。在给定时间（可设定，缺省1.5小时），无法跟踪到设定干度时，自动提示用户，查看是否需要调整火量。
　　手动/自动切换，一般在系统稳态时进行，可实现以无扰动方式切换。在非稳态切换时，系统将以跟踪调节方式运行。
