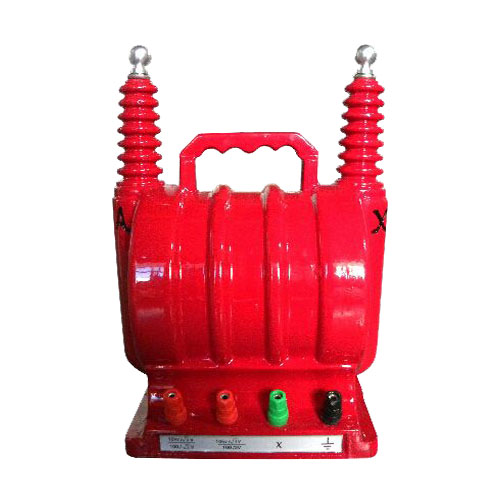

HJ-10G3型精密电压互感器

HJ-10G3型精密电压互感器

10kV，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现，校验10kV， 0.1级以下的电压互感器， 100V时可带0.25VA的二次负荷，可*电压互感器的检定要求。

1、HJ-10G3型精密电压互感器额定电压比 ： 10 kV /100V、10kV/ /100/ V、10kV/ /100/3V

2、额定二次容量： 0.25VA, 0.08VA, 0.02VA CosФ=1.0

3、准确度级别： 0.05级 、即在额定负荷的情况下，当电压为80%Un至120% Un的范围内， 比差不大于±0.05%，角差不大于±2，当电压为50% Un 时，比差不大 于±0.075%，角差不大于±3，当电压为20% Un时，比差不大于±0.01%， 角差不大于±6。（实际误差不大于误差限值的60-70%）

4、试验电压 一次绕组感压耐压为1.5Un，1分钟，二次绕组对地，工频耐压2kV，1分钟

5、额定频率；50Hz
