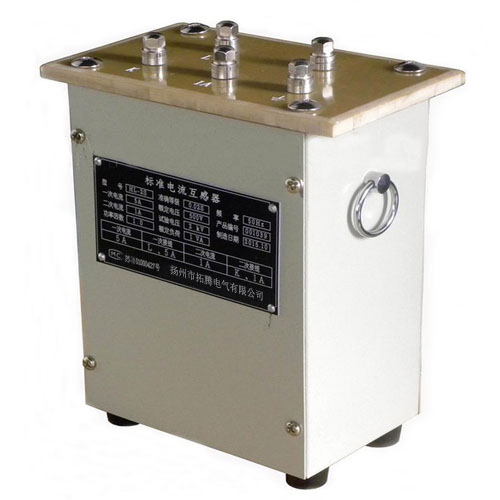

HL 标准电流互感器系列
在互感器的误差试验中用作电流互感器校验标准
参考标准：GB/T22071.1-2008,JJG313-2012,JB/T5357-2002
产品简介
作为标准用来检定比其低两级或两级以下准确等级的电流互感器。标准电流互感器供用电的线路中， 电流大小相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的测量，需要转换为比较统一的电流， 另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。为此设计的电流互感 器就起到变流和电气隔离的作用。
产品别称
精密电流互感器、校验用电流互感器、检定用电流互感器、校验用标准电流互感器、CT标准、标准CT、高精度电流互感器、高精度CT
产品特点
1、本标准电流互感器是由一次绕组、二次绕组组成。
2、按铭牌注明标准电流比进行校验。
3、可进行5/5或1/1电流比自校。
4、带脚轮，便于搬运。
◎温度：-5— +40℃
◎湿度：﹤80%
◎容量： 5VA、COSφ=1
◎一次电流：5-1000A （有5A-10000A可选,也可据客户要求特殊定制）
◎二次电流：5A（有1A可选）
◎精度：0.05S级（有0.01S,0.02S,0.05S精度可选）
产品参数
温度 | －5℃～+40℃ |
湿度 | ＜80% |
工作场所不应有与工作无关的外界强电磁场 |
|
允许在额定电流下长期工作 |
|
外形尺寸（HL-22/23） | 370*170*440mm3 |
重量（HL-22/23） | 13kg |
外形尺寸（HL-32/33） | 330*190*430mm3 |
外形尺寸（HL-53/62/63）/(HL-62C/63C) | 470*230*570mm3 |
产品附件本产品详细清单，请以说明书或代销合同为准
名称 | 说明 | 数量 |
标准电流互感器 | √ | 1台 |
说明书 | √ | 1本 |
检验报告 | √ | 1份 |
合格证 | √ | 1张 |
产品选型
标准电流互感器系列 | |||
序号 | 型号 | 产品名称 | 技术参数 |
1 | HL-21S | 标准电流互感器 | 1000A/0.01 |
2 | HL-22S | 标准电流互感器 | 1000A/0.02 |
3 | HL-23S | 标准电流互感器 | 1000A/0.05 |
4 | HL-31S | 标准电流互感器 | 2000A/0.01 |
5 | HL-32S | 标准电流互感器 | 2000A/0.02 |
6 | HL-33S | 标准电流互感器 | 2000A/0.05 |
7 | HL-51S | 标准电流互感器 | 3000A/0.01 |
8 | HL-52S | 标准电流互感器 | 3000A/0.02 |
9 | HL-53S | 标准电流互感器 | 3000A/0.05 |
10 | HL-61S | 标准电流互感器 | 5000A/0.01 |
11 | HL-62S | 标准电流互感器 | 5000A/0.02 |
12 | HL-63S | 标准电流互感器 | 5000A/0.05 |
13 | HL-101S | 标准电流互感器 | 10000A/0.01 |
14 | HL-102S | 标准电流互感器 | 10000A/0.02 |
15 | HL-103S | 标准电流互感器 | 10000A/0.05 |
带升流器精密电流互感器系列 | |||
序号 | 型号 | 产品名称 | 技术参数 |
1 | HL-S21S | 带升流器精密电流互感器 | 1000A/0.01S |
2 | HL-S22S | 带升流器精密电流互感器 | 1000A/0.02S |
3 | HL-S23S | 带升流器精密电流互感器 | 1000A/0.05S |
4 | HL-S31S | 带升流器精密电流互感器 | 2000A/0.01S |
5 | HL-S32S | 带升流器精密电流互感器 | 2000A/0.02S |
6 | HL-S33S | 带升流器精密电流互感器 | 2000A/0.05S |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
