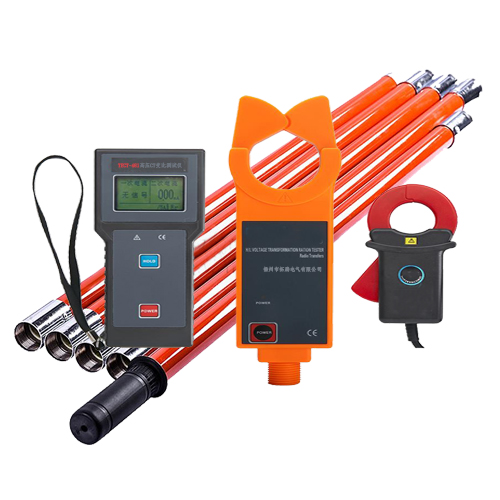

TECT-4810系列高压CT变比测试仪（在线）

产品型号

TECT-4810A高压CT变比测试仪

TECT-4810B高压CT变比测试仪

TECT-4810C(三通道)

功    能

高低压一二次回路的电流、变比、漏电流在线测试监控；变压器两侧电流大小、变比在线测试监控

高低压一二次回路的电流、变比、极性、相别、漏电流在线监测；变压器两侧电流大小、变比在线监测（TECT-4810增加比差、相序

电    源

DC6V 碱性干电池（1.5V AAA×4）

测量范围

高压检测仪：0.1mA～1000A

低压电流钳：0.01mA～6A

高压检测仪：0.1mA～1000A

低压电流钳：0.01mA～10A

分 辨 力

高压测试仪：0.1mA；低压电流钳：0.01mA

换    档

0.01mA～1000A全自动换档

一次电流测试精度

23℃±3℃，80%RH以下

0.01mA～299mA:   ±1%±3dgt

0.1mA～10.0A:      ±1%±3dgt

0.30A～49.9A:    ±2%±5dgt

10.0A～49.9A:      ±2%±5dgt

50.0A～199A:     ±3%±5dgt

50.0A～199.9A:     ±3%±5dgt

200A～600A:     ±4%±5dgt

200A～600A:        ±4%±5dgt

601A～1000A:    ±5%±5dgt

601A～1000A:       ±5%±5dgt

二次电流测试精度

0.01mA～10.00A:    ±2%±3dgt（23℃±3℃，70%RH以下）

三通道同屏显示

变    比

3种变比显示:（一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比），变比zui大1：1千万(1.0K7)

相位极性

同向正极性，同正符号指示；同向负极性，同反符号指示

相序指示

 “正相” “反相”指示

比差范围(F.Er)

0.0%～9.9%

仪表尺寸

主机：宽、高、厚75mm×170mm×30mm；

高压测试仪：宽、高、厚76mm×255mm×31mm

低压电流钳：宽、高、厚170mm×70mm×38mm

钳口尺寸

高压测试仪：φ48mm

低压电流钳：25mm×30mm

LCD尺寸

显示域：44mm×27mm

绝缘杆尺寸

外径φ32mm内径φ24，1m/节（5节）

显示模式

LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所

采样速率

2次/秒

传输方式

无线传输，直线传输zui大距离约30m

20米

测试方式

钳形CT

数据存储

3000组（掉电或更换电池不会丢失数据）

1500组

线路电压

60KV以下线路测试（必须带5节绝缘杆操作）

数据保持

按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

数据查阅

按HOLD键+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能：“OL  A”符号显示

无信号指示

当主机没有收到发射信号时提示“无信号”

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗（可以取消自动关机功能）

电池电压

当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池

仪表质量

2.8Kg（含绝缘杆和电池）

外界干扰

无特强电磁场；无433MHz同频干扰

工作温湿度

-25℃～45℃； 80%Rh以下

存放温湿度

-10℃～60℃； 70%Rh以下

低压电流钳引线长

标准2米（可以根据现场距离加长，实现0～50米远距离在线监控）

绝缘强度

高压检测仪：AC100kV/rms (第5节绝缘杆与高压电流钳钳芯之间)

主机与低压电流钳：AC1000V/ rms

结    构

防滴漏Ⅱ型（高压检测仪）

随机附件

钳表：1件；接收器：1件；电流钳：1件；光盘：1件；RS232通讯线：1件；仪表包：1件；绝缘杆（1米）：5个；电池（碱性干电池AAA）：8个
