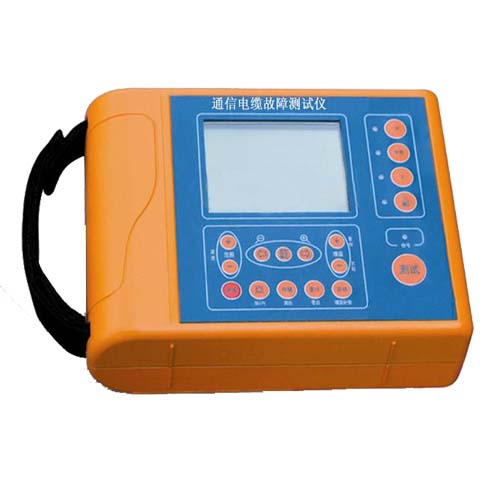

TESC-980通信电缆故障综合测试仪

TESC-980通信电缆故障综合测试仪

产品简介

TESC-980通信电缆故障测试仪功能特点：

产品特点

◆时域反射法（TDR）：

  可测断线、混线、绝缘不良等各种类型的故障,自动测试快速准确。

◆增益补偿：通过数字信号处理，根据电缆衰减特性对增益进行数字补偿，不同距离上的故障反射幅值基本相同，有利于正确分

  析判断，且能延长有效测试距离。

  波形存储功能，计算机通信功能。

◆电桥测试法：适用于绝缘不良故障的测距；测试速度快；抗*力强；测距结果精确。

◆电压（V）测试功能：AC/DC电压测量。

◆电阻（Ω）测试功能。

◆绝缘电阻（MΩ）测试功能：100V／250V两种测试电压。

◆干电池/充电电池供电，更换方便；电池欠压自动关机，无操作自动关机。

◆人机界面友好，操作方便、直观。

◆功能全、性能高、质轻便携。

TESC-980通信电缆故障综合测试仪产品参数

1.TDR功能：

  测试范围：0-30km

  分辨率：0-1kmzui高1m，2kmzui高2m，4-30kmzui高8m。

  脉冲极性：2km以下单极性，2km以上双极性。

  脉冲幅度：单极性30V，双极性±30V。

  脉冲宽度：80ns-10μs，自动调节。

  测试盲区：1m。

  波速度调节范围：100-300m/μs。

  增益调节范围：0-80db。

2.电桥功能：

  电桥测试电压：100V/250V可选。

  测试精度：1％

3.电压（V）测试功能：

  电压测试范围：0-500V（AC／DC）

  测试精度：1%

4.电阻（Ω）测试功能：

  电阻测试范围：0-20kΩ

  测试精度：1%

5.绝缘电阻（MΩ）测试功能：

  绝缘电阻测试范围：0-20MΩ

  绝缘电阻测试电压：100V/250V可选。

  测试精度：5%

6.显示方式：320×240点阵LCD

7.供电电源：6节AA型(5号)干电池或镍氢电池。

8.体积：210mm×160mm×65mm

9.质量：0.71kg（不含电池）
