TEFL-LX-50OL配电网单相接地故障定位装置

TEFL-LX-50OL配电网单相接地故障定位装置

产品简介

   近几年来，随着农村电网改造工程的实施，农村10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的安全、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。

产品别称

架空线路接地故障探测仪  配电网单相接地故障定位装置  10kV架空线路单相接地故障探测仪  配电网单相接地故障定位仪

配电网单相接地故障定位装置、巡查助手

TEFL-LX-50OL配电网单相接地故障定位装置产品功能

1、设备采用超低频信号注入法，抗电容干扰强。定位准确。

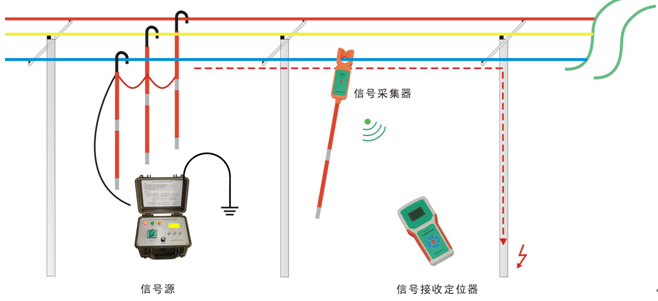

2、通过向线路故障相注入检测信号，确定单相接地故障点，减少了盲目性并缩短了故障检测时间;

3、在线路正常运行时，可检测线路负荷电流。

4、单相接地故障点误差不超出1米。

4、本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗*力强，运行速度快，功耗低。

5、操作人员远离高压，巡查人员在地面通过绝缘杆操作，安全可靠。

6、装置内部带有电源，无需另外提供电源，使用方便。

7、装置功耗低，使用时间长。

产品参数

1、电流检测范围0.00mA-600A

2、负荷电流检测精度≤1.0%

3、异频电流检测精度≤1.0%

4、工作温度:-10℃~+55℃

5、相对湿度:10%~90%

6、无线通讯距离: 800 m

7、电源维持工作时间:≥ 12 h

8、信号输出有效距离: 200km

9、大气压:80-110kPA
