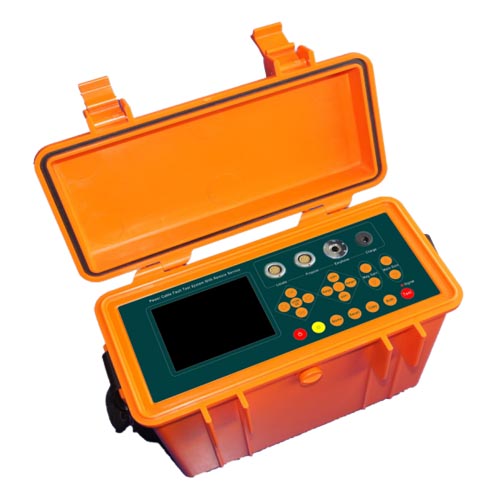

TECF-2136T网络型电缆故障综合测试仪

TECF-2136T网络型电缆故障综合测试仪

产品简介

      TECF-2136T网络型电缆故障综合测试仪是新一代远程服务电力电缆故障综合测试系统，由测试主机、平板电脑（装载控制软件）及其他附件组成，集成测距、精确定点、远程服务功能。TECF-2136T综合测试仪相对于传统的分体设备，其设备件数、体积、重量均大幅缩减，且功能强大、简单易用、小巧便携，是传统设备的换代产品。

产品功能

1、功能全面：

      低压脉冲故障测距

      脉冲电流故障测距

      声磁同步精确定点

2、故障测距功能：

    低压脉冲法：适用于低阻、短路、断线故障的精确测距。

    脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。

3、精确定点功能：

   声磁同步接收，抗*力强。

   声磁信号波形显示，信号和噪声易于区分。

   光标测量声磁延时，精确判断故障点的远近。

   可根据磁场波形的初始极性，在定点的同时进行路径探测。

4、大屏幕液晶显示，界面友好、简单易用。

5、内置SD卡，存储容量大，可导入计算机进行存档、分析和打印。

6、内置蓝牙通讯模块，可计算机联机。

7、配合内置后台软件的平板电脑，通过3G网络可实现远程服务。

8、内置大容量锂离子电池供电，配快速充电器。

9、电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

10、集成化设备，高防护等级，小巧便携。

产品参数

1、测距功能：

   测距模式：低压脉冲、脉冲电流。

   采样频率：100MHz。

   分辨率：低压脉冲模式1m；脉冲电流模式4m。

   低压脉冲模式发射电压：30V。

   测距范围：30km。

   盲区：2m。

2、声磁同步定点功能：

   声音信号通频带：中心频率400Hz，带宽200Hz。

   信号增益：80dB。

   定点精度：0.1m。

3、电源：

   电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。

   功耗：400mA，可连续使用时间>6小时；

   充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。

   充电时间：<4小时。

4、显示方式： 320×240点阵大屏幕液晶。

5、体积：270mm×150mm×210mm。

6、质量：1.5kg。

7、使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

注：可根据电缆故障选配TEPG-16D一体化直流高压发生器
