TESH8-F2铝合金风扇加热器
平板式紧凑工业的设计；
镍铬合金电热元件，温升迅速，热转换效率高；
采用中国台湾品牌轴流风机（滚珠轴承），寿命长，噪音低；
具有限温保护功能；
标准DIN 35MM 导轨安装
选型表
有风扇:120×120×38mm
型 号 | TESH8D-F800 | TESH8D-F600 | TESH8D-F400 | TESH8D-F300 | TESH8D-F200 |
发热功率 | 400W×2 | 300W×2 | 400W | 300W | 200W |
尺 寸 | 120×151×88mm | 120×151×66mm | |||
重 量 | 1.6KG | 1.2KG | |||
有风扇:80×80×25mm
型 号 | TESH8D-F300 | TESH8D-F150 | TESH8D-F100 |
发热功率 | 300W | 150W | 100W |
尺 寸 | 120×151×22mm | 80×112×22mm | |
重 量 | 0.5KG | 0.4KG | |
无风扇:
型 号 | TESH8-F400 | TESH8-F300 | TESH8-200 | TESH8-F150 | TESH8-F100 | TESH8-F050 |
发热功率 | 400W | 300W | 200W | 150W | 100W | 50W |
尺 寸 | 120×151×22mm | 80×112×22mm | ||||
重 量 | 0.5KG | 0.4KG | ||||
注：有风扇型额定功率不包含风扇消耗功率。
技术参数：
技术特性
额定电压 | 100~120VAC(115VAC),220~240VAC 50/60Hz |
发热元件 | 镍铬合金不锈钢电热管 |
发热体材质 | 铸铝(喷砂处理) |
过热保护 | 防止风扇堵转过热保护开关，自动复位，100~120℃ |
风扇 | 120×120×38mm风扇： 铝合金框轴流风机,滚珠轴承,风量97CFM,静态风压0.34Inch-H2O,转速2850RPM,功率消耗22W寿命50000小时以上(环境温度25℃时) |
80×80×25mm风扇： 铝合金框轴流风机,滚珠轴承,风量18CFM,静态风压0.13Inch-H2O,转速2450RPM,功率消耗14W寿命50000小时以上(环境温度25℃时) | |
接线端子 | Max.2.5mm2锁紧扭力0.8Nm |
安装方式 | 35mm DIN导轨安装 |
介质耐压 | 1500VAC 50/60Hz时间1分钟 |
绝缘电阻 | 100MΩ @500VDC |
环境湿度 | ≤90%RH |
环境温度 | -45℃~70℃(储藏-45℃~120℃)无凝露，无结冰 |
注意事项
1. 该加热器须给于强空气对流的状态下使用，不带风扇型需用户自行安装。
2. 注意表面高温，禁止触摸，防止烫伤！
3. 注意有效接地，防止漏电！
4. 加热器应垂直安装，热风向上，禁止覆盖！

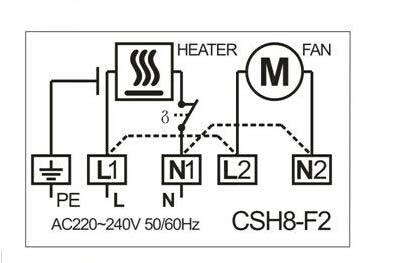

接线图
外形尺寸：单位mm±0.5
有风扇: 80×80×25mm 100W 150W
外形尺寸：单位mm±0.5
有风扇: 120×120×38mm 200W 300W 400W
外形尺寸：单位mm±0.5
有风扇 : 120×120×38mm 600W 800W
