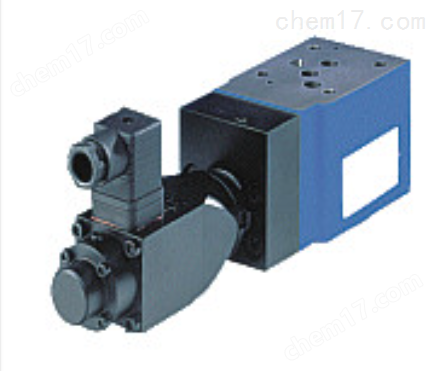

德国REXROTH力士乐ZDRE型比例减压阀

REXROTH力士乐DRE、ZDRE型比例减压阀 特点：先导式阀门用来对油口A与P1减压，带压力保护功能；由比例电磁铁驱动；底板式及夹层板式安装；通过对比例电磁铁进行电气补偿，使设定值――压力特性曲线的偏差减到小；油口A与P1的小可调压力为2bar。

力士乐先导式三通比例减压阀，力士乐DRS和ZDRS型阀是带执行元件压力保险的先导式 3 通减压阀。他们用于降低系统的压力。力士乐（Z）DRS型三通比例减压阀主要由三组元件组成：先导阀 (1)；带位置反馈的直流电机 (2) ；带主阀芯 (4) 的主阀 (3) ；可选配或不带压力传感器 (18)
        博士力士乐三通比例减压阀DRS的功能描述：在通道 A 中要减小的压力通过直流电机 (2) 与给定值相关地进行调节；在油口 P 无压力时，弹簧 (17) 将主阀芯 (4) 保持在初始位置 → 油口 A 到 T 被接通，油口 P 到 A 被封闭；油口 P 与环形通道 (5) 建立压力连接，控制油通过孔 (6) 经由流量控制器 (7) 流进先导腔 (16)；经由喷嘴 (8)、节流间隙 (9) 进入油腔 (10) ，并通过孔 (11, 12) 流到油口 T。

        减压：在先导腔 (16) 中先导压力的建立根据给定值来完成；主阀芯 (4) 向右移动 → 压力液体从 P 流向 A；经过通道 (13) 和喷嘴 (14) 在油口 A 形成对于弹簧腔 (15) 的  执行元件压力； 当油口 A 的压力升高到所设定的给定压力时，推动主阀芯向左移动进入调节位置；在油口 A 的压力大约等于在先导 阀 (1) 上的设定压力。  没有在污染时的压力保险：当在油口 A(P1) 中的压力超过所设定的给定压力时，主阀  芯 (4) 继续被向左推。由此而关闭从 P 到 A(P1) 的连接，打开从 P1 到 T 的连接，并且相应于所设定的给定值来限制在油口 A(P1) 上的  压力。

力士乐(Z)DRS型三通比例减压阀的特征：带压力保险的先导式控制阀用于在油口 A 或 P1 上减压；用直流电机操作；底板安装或夹层板款式:  油口位置按 ISO 4401-03-02-0-94；自锁式直流电机 → 在控制电子元件断电或有错误报告时，保持所设定的压力；无压力连接油箱接口1)；用于控制：电放大器，型号 VT-MRMA1-1-1X/V0/0 (单独订货)；位置反馈；集成的压力监控 (可选)。力士乐DRS和ZDRS比例阀是带执行元件压力保险的先导式三通减压阀。他们用于降低系统的压力。博士力士乐(Z)DRS型三通比例减压阀主要由三组元件组成： 先导阀、带位置反馈的直流电机、带主阀芯的主阀、可选配或不带压力传感器。博士力士乐(Z)DRS型三通比例减压阀的zui大工作压力 210 bar和zui大流量 30 l/min。
