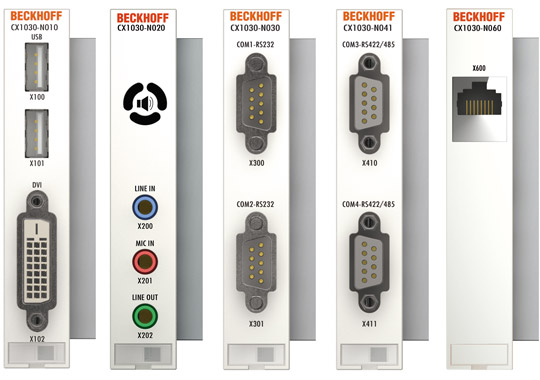

和 CX1000 一样，CX1030 基本 CPU 模块可以安装很多可选的接口模块。CX1030-N010 可以通过 DVI 或 VGA 输入经由 DVI 或USB 接口连接到 Beckhoff 控制面板或标准监视器。诸如打印机、扫描仪、鼠标、键盘、海量存储器、CR-RW 等设备可以通过 USB 2.0 接口进行连接。多媒体功能则通过 CX1030-N020 音频接口实现。CX1030-N030 和 CX1030-N040 一共提供了四个串行 RS232 接口，zui大传输速度可以达到 115kbaud。这四个接口可以分成两对，亦即 RS422 和 RS485，它们被分别标识为 CX1030-N031 和 CX1030-N041。

系统接口不能在现场进行更新或者扩展。它们在出厂前作了特殊配置，不能和 CPU 模块分开。系统接口通过内部 PC104 总线运行，于是就可以连接更多 CX 模块。系统接口模块通过内部 PC104 总线供电。



技术参数	CX1030-N010	CX1030-N020
接口	1 x DVI + 2 x USB	IN 线路, Mic IN 线路, OUT 线路
连接类型	DVI-I 29 针插槽 + 2 个 A 型 USB 口	3.5 mm 插座，用于连接插头
特性	DVI-I 接口还可输出  VGA 信号 (DVI-A)	内置 PC 蜂鸣器，音频输出，zui大200mW，适用于耳机
电源	通过系统总线供电（通过CX1100-xxxx电源模块）
尺寸 (W x H x D)	19 mm x 100 mm x 51 mm
重量（约）	80 g
工作温度	0 °C ... +55 °C
储藏温度	-25 °C ... +85 °C
相对湿度	95 %, 无凝结
抗振动/抗冲击性能	符合标准 EN 60068-2-6/EN 60068-2-27/29
抗电磁及瞬时脉冲干扰/静电放电	符合标准 EN 61000-6-2 (静电放电，脉冲)/EN 61000-6-4
防护等级	IP 20



技术参数	CX1030-N030 CX1030-N040	CX1030-N031 CX1030-N041	CX1030-N060
接口	1 x COM1+2, RS232 1 x COM3+4, RS232	1 x COM1+2, RS422/RS485 1 x COM3+4, RS422/RS485	1 x 以太网 100/100 Mbit/s
连接类型	2 x D 型插头, 9 针	2 x D 型插座, 9 针	1 x RJ 45
特性	zui大传输速率 115 kbaud, 不能与 N031/N041 同时使用	zui大传输速率 115 kbaud, 不能与 N030/N040 同时使用	zui大传输速率 100 Mbit/s, zui大电缆长度 20 m CAT5, 不能与 CX1100-0004 同时使用
电源	通过系统总线供电（通过CX1100-xxxx电源模块）
尺寸 (W x H x D)	19 mm x 100 mm x 51 mm
重量（约）	80 g
工作温度	0 °C ... +55 °C
储藏温度	-25 °C ... +85 °C
相对湿度	95 %, 无凝结
抗振动/抗冲击性能	符合标准 EN 60068-2-6/EN 60068-2-27/29
抗电磁及瞬时脉冲干扰/静电放电	符合标准 EN 61000-6-2 (静电放电，脉冲)/EN 61000-6-4
防护等级	IP 20
