产品简介
| 应用领域 | 石油,能源,建材/家具,电子/电池,道路/轨道/船舶 |
|---|
上海维特锐实业发展有限公司服务优良22年信誉保证
找对好的供货商上海维特锐售后有保障 安心 放心 省心
产品介绍

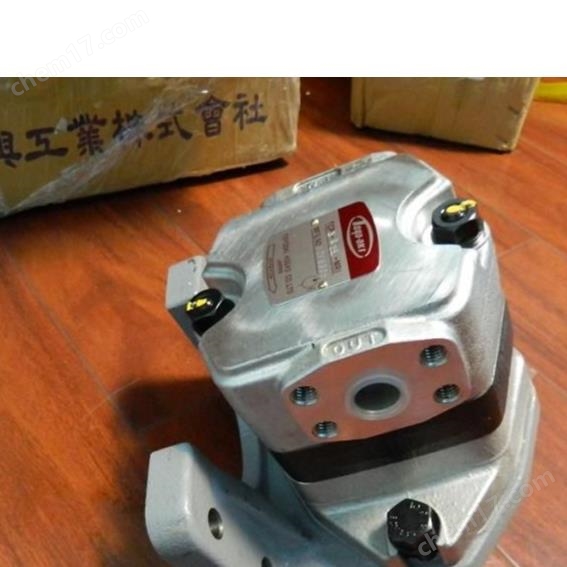

日本TOYOOKI丰兴定量型叶片泵HVP-FC1-L21R-A
TOYOOKI叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成两次吸油与排油。一、单作用TOYOOKI叶片泵的工作原理泵由转子2、定子3、叶片4、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。二、双作用TOYOOKI叶片泵的工作原理它的作用原理和单作用TOYOOKI叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用TOYOOKI叶片泵。泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，所以又称为平衡式TOYOOKI叶片泵。 双作用TOYOOKI叶片泵的瞬时流量是脉动的，当叶片数为4的倍数时脉动率小。为此，双作用TOYOOKI叶片泵的叶片数一般都取12或16。
日本丰兴液压泵，丰兴柱塞泵，TOYOOKI叶片泵由转子2、定子3、叶片4、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。
HVP-FC1-L5R-A
HVP-FC1-F5R-A
HVP-FC1-L8R-A
HVP-FC1-F8R-A
HVP-FC1-L11R-A
HVP-FC1-F11R-A
HVP-FC1-L14R-A
HVP-FC1-F14R-A
HVP-FC1-L17R-A
HVP-FC1-F17R-A
HVP-FC1-L21R-A
HVP-FC1-F21R-A
HVP-FC1-L26R-A
HVP-FC1-F26R-A
HVP-FC1-L32R-A
HVP-FC1-F32R-A
HVP-FC1-L39R-A
HVP-FC1-F39R-A
日本TOYOOKI丰兴定量型叶片泵HVP-FC1-L21R-A
