电磁式煤气安全阀

一、产品概述

DMF-0.5型电磁式煤气安全阀是一种切断装置，它由密封蝶阀和电磁式启动器二大部分组成，对以煤气为燃料的各种工业炉窑，保证安全*的重要设备。本阀具有结构简单、动作可靠、维护方便、价格低廉，并具有如下功能：煤气低压和空气低压报警，断电时快速切断，始终点阀位信号等。

二、主要性能参数

公称压力PN：0.05Mpa

泄漏量：零泄漏

电源电压：220V.AC50HZ

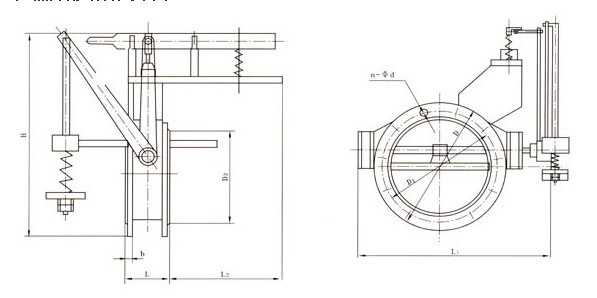

一、产品概述   DMF-0.5型电磁式煤气安全阀是一种切断装置，它由密封蝶阀和电磁式启动器二大部分组成，对以煤气为燃料的各种工业炉窑，保证安全*的重要设备。本阀具有结构简单、动作可靠、维护方便、价格低廉，并具有如下功能：煤气低压和空气低压报警，断电时快速切断，始终点阀位信号等。   二、主要性能参数   公称压力PN：0.05Mpa 泄漏量：零泄漏 电源电压：220V.AC50HZ 温度范围：-20～180℃ 切断时间:＜1.5S   三、产品外形结构尺寸     DMF-0.5型外形结构尺寸(mm) DN D1 D D2 L L1 L2 H B n-φd 100 170 205 145 120 360 250 460 10 4-12 150 225 260 200 145 510 250 510 14 8-18 200 280 315 252 145 410 250 565 14 8-18 250 335 370 310 180 520 280 620 16 12-18 300 395 435 362 180 580 300 670 16 12-23 350 445 485 412 180 630 300 720 16 12-23 400 495 535 462 200 680 300 770 20 16-23 450 550 590 518 250 740 300 820 20 16-23 500 600 640 570 250 780 300 860 22 16-23 600 705 755 670 270 895 320 960 22 20-25 700 810 860 775 270 1010 400 1060 22 24-25 800 920 975 880 270 1125 400 1150 22 24-30 900 1020 1075 980 270 1225 400 1250 24 24-30 1000 1120 1175 1080 300 1345 500 1360 24 28-30 1200 1340 1400 1295 300 1525 500 1500 24 32-34 1400 1560 1620 1510 300 1775 500 1800 24 36-34 1600 1760 1820 1710 350 1990 700 2100 24 40-41 1800 1970 2045 1970 350 2190 700 2350 24 40-41 2000 2180 2265 2110 350 2390 700 2600 24 48-48 注：1.与本阀配套的还有DCK-1型按制器，如用户需要请注明，用户也可自行设计控制回路。 2.选用时请注明：电磁式启动器电压、温度、压力等，特殊要求如防爆.户外等请注明。
