变频调速恒压供水泵是在市政供水压力不足的情况下，设备首先保证市政管网的压力，减少从市政管网的抽水量，用户用水量和市政管网所能供给的水量的差额由水箱来补充，这就是所谓的差量补偿的方式来供水，这样可以充分利用市政管网的压力和供水量，节约能量，并减小了水箱的容积。变频调速恒压供水泵水箱中水的压力是由水箱内设置的增压装置来增压供水，增压装置是一个泵阀组合体，要求增压装置的压力要和市政管网的压力相当，如果增压装置的压力比市政管网的压力高很多，会造成市政管网在供水能力的范围内供水能力降低，不能充分利用市政管网的压力、流量。因市政管网压力会有所波动，所以增压装置的供水压力要能够根据市政管网的压力来调整。

简概
      交流电机变频驱动是我国近几年来发展较快的*，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合的节能产品推广计划。
   根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。因为水泵的流量与转速成正比；压力与转速的平方成正比；轴功率与转速的三次方成正比。所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
    据统计，常规水泵大部分时间在额定负荷下运行工作。特别是自来水厂和居民小区的生活给水泵，设计时均按用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的ZBH系列变频调速生活恒压给水设备取代了水塔、高位生活水箱和传统的气压供水设备，选用世界的高性能进口变频器，采用微控机自动控制单台或多台水泵实现恒压供水。

我们先看看恒压供水与其它供水方式的比较：
 传统的供水方式：一般城市管网的水压为1.4-2.4kg/cm2, 只能保证6层楼以下楼房的用水.其余声部各层均须"提升"水压才能保证用水要求.以前大多采用传统的水塔,高位水箱或是气压增压设备, 但它们都必须有水泵以高出实际用水高度的压力来提升水量,增大了水泵的轴功率和能耗.
水箱/水塔供水：系统供水是由水箱/水塔直接供应，即为重力供水。它是由位置高度所形成的压力来进行供水的，因此，必须建造高大的水塔或在建筑物屋顶建立贮水箱。由于水塔和水箱的容积是一定的，在用水高峰常常不能满足供水要求。同时，由于其存水量大，在屋顶形成很大的负重，增加了结构的承重和占用楼层的建筑面积。此外，水箱和水塔的贮水，增加了水被二次污染的机会。

气压无负压变频增压泵：气压无负压变频增压泵不在屋顶上设置水箱，也不用单独建筑水塔，仅在地下室或某些空余之处设置水泵机组和气罐设备。采用压力给水来满足供水要求。气压无负压变频增压泵是以气压罐代替水塔或高位水箱，利用密闭压力罐内的压力将水压送入管网，其优点是灵活性大，建设快，少受污染，利于抗震等；缺点是体积和投资大，压力变化大，运行效率低，还需空气压缩机充气。因此，耗费动力较多，维护费用高。

变频调速恒压供水泵无须贮水箱或水塔，它由单台泵或多台泵将水源的水直接打入用户主管网中，根据用水量随时调整水泵的速度和水泵运行的台数，以保持管网压力恒定。在用水高峰能保持恒定水压，在用水低谷或无人用水时，可调低水泵速度或进入睡眠状态，具有显著的节能效果。除此之外,该设备还具有设备占地面积小,综合造价低, 减轻水质二次污染,，便于使用和维护等优点。

变频调速恒压供水泵特点控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调节PI参数，控制精度可达0.01Mpa。压力设定，操作简便：用户可用键盘或电位器（选择件）设定压力。可多台水泵循环软启动：装置可列1—？台水泵进行循环软启动控制，即减少了电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长了设备的电气和机械寿命。定时换泵功能：为了保证各台水泵都能均匀地磨合，不发生锈蚀，延长设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。切换可在各台水泵之间循环进行。睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力*保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。实现供水系统智能化管理。系统多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外部有故障发生，可使该泵或整个系统停止工作并报警。手动/自动功能，提高无负压变频增压泵的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，保证正常连续供水。再对自动控制设备进行检修。

变频调速恒压供水泵使用要求

     1、 设备使用前手盘水泵转子，应无摩擦、卡滞现象；

     2、 用500V低压插表检测电机绝缘，应为0.5MΩ以上；

     3、 远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。或用万用表测远传压力表的电阻值，电阻值的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。用万用表检测一下，否则接错线将烧坏表；

    4、 远传压力表应安装至用户管网上，出口止回阀后的总管上；
     5、 控制仪表及线路无损坏；
     6、 变频柜送电后，严禁先动变频器参数；
     7、 打开水泵排气阀，排除气体；
     8、 本系统次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动；
     9、 首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线；
     10、 手动逐台启停水泵，检查水泵运转无异常现象；

     11、 无异常后将设备处于自动控制状态

变频调速恒压供水泵配置及运行原理

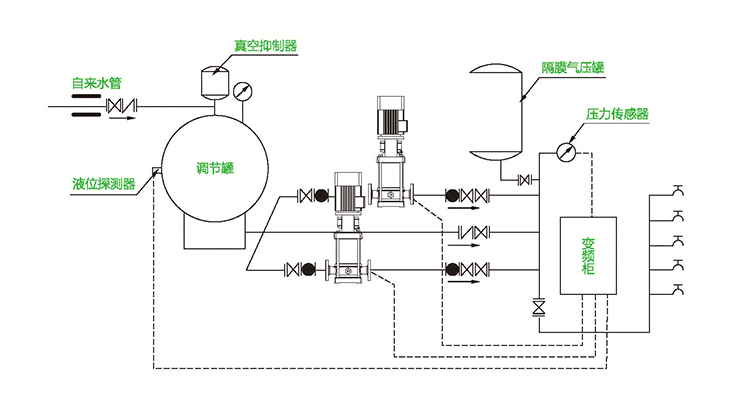

1、周口叠压供水设备周口叠压供水设备设备配置：（以罐式两台泵为例）设备进口处设置倒流防止器、过滤器和一个稳流调节器。稳流调节器顶部设一个真空抑制器或负压消除器，罐内设液位检测传感装置。两台水泵并联，并设有旁通管。
2、周口叠压供水设备周口叠压供水设备运行原理：当管网进水量大于设备出水量时，缓冲水罐满水，水泵通过缓冲水罐从管网里吸水。当管网进水量小于设备出水量时，缓冲水罐内的压力和液位开始下降。当罐内压力低于大气压时，进/排气阀打开进气，防止罐内产生负压。当缓冲水罐水位继续下降到设定的低液位时，水泵停止运行。
3、周口叠压供水设备周口叠压供水设备负压消除装置（真空抑制器）的几种形式：经过多年持续不断的改进，真空抑制器有以下几种形式：在进/排气阀上加设过滤膜装置，对进入稳流调节器的空气进行过滤，以保证水质清洁；用带气囊的隔膜气压罐代替无气囊的缓冲水罐，保证空气与水的隔离。自平衡式；预压式等多种负压抑制方式，保证了设备不产生负压和不被空气污染。无论哪一种都应当在稳流调节器上装设压力传感装置和液位控制装置，当罐内压力低于设定值或罐内液位低于设定值时，强制水泵停止运行等等。应当说目前国内大多数无负压供水设备利用水力、机械或电气控制等措施，可以有效地防止水泵吸水时在管网中产生负压。

变频调速恒压供水泵主要功能
1.全自动完成多台水泵机组软启动,变频到工频运行以及停止的全部操作过程.
2.根据用水量的变化,变成多台泵组的启动和停止.
3.有压力设定值和实际压力值的LED显示功能.
4.有LED频率指示,变频异常指示,电机故障工况显示.
5.保护功能:具有欠压保护,过压保护,过载保护,短路保护,失速防止,烧损防止等功能.

变频调速恒压供水泵是传统供水设备的升级，拥有传统供水设备的加压功能。在外观上做成一体式，无需修建泵房，可直接放在户外；在运输上整体出库，缩短货期，避免零部件的遗漏；在安装上，直接连接进出水口即可立马进行加压供水，无需专人负责安装。

变频调速恒压供水泵功能特点：

1、节电节能

传统的水池二次加压供水方法将自来水放入水池，使原有的自来水压力开释为零，浪费了自来水的原有的压力能。箱式无负压供水设备运用调理设备与自来水管网衔接可充分运用管网压力能，节约用电可到达50%-90%。

2、消除了地下水池的二次污染

传统的水池二次加压供水方法将自来水放入水池，水池的易于被脏物乃至动物尸身所污染，尤其在夏天易发生藻类或繁殖蚊虫，直接影响到身体健康。该箱式无负压供水设备运用调理设备选用封闭式供水方法，消除了二次污染。

3、削减事故隐患

因为箱式无负压供水设备选用全封闭构造，避免了渗、跑、冒、滴、漏等表象的发生;没有水箱又节约了消毒清洁用水。

4、节约出资，削减占地，装置、运用、维修便利

造水池(或水箱)，工程总出资大，而且运用过程中要定时清洁，不光添加了工程的总出资，还添加了平常的维护费用。该箱式无负压供水设备运用调理设备供水，节约出资，削减占地，依据用户的现场情况可选用立式或卧式不一样的装置方法，维修便利。

5、主动化程度高

运行牢靠，管理便利。

变频调速恒压供水泵适用范围：

1、高楼、住宅小区、办公大厦等；
2、宾馆、饭店等；
3、学校、机关、集体宿舍等用水比较密集场合；
4、医院、商场、会展中心、体育馆、公共浴室等公共场合；
5、城市自来水压力不能满足消火栓给水系统或自动喷水灭火系统等用水要求的消防用水；
6、大型工厂、加压泵站、开发区等大流量集中供水；
7、工矿企业的生产、生活用水；
8、各种循环水系统；
9、对水质要求特别严格的供水场合。

变频调速恒压供水泵产品工作原理：

变频调速恒压供水泵进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管；

设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；

当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到压力小于0（或设定的管网保护压力）时；

设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；

当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水；用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。设备运行过程中充分利用自来水管网的剩余压力，始终既不对自来水管网造成不利影响又大限度的满足用户需求，降低供水能耗，实现供水系统运行。

变频调速恒压供水泵安装要求：

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。

6、泵的安装方式分为硬性联接安装和柔性联接安装。

变频调速恒压供水泵使用注意事项：

1、变频调速恒压供水泵使用前手盘水泵转子，应无摩擦、卡滞现象；

2、用500V低压插表检测电机绝缘，应为0.5MΩ以上；

3、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。

或用万用表测远传压力表的电阻值，电阻值大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。用万用表检测一下，否则接错线将烧坏表；

4、远传压力表应安装至用户管网上，出口止回阀后的总管上；

5、控制仪表及线路无损坏；

6、变频柜送电后，严禁先动变频器参数；

7、打开水泵排气阀，排除气体；

8、本系统启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；

检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动。

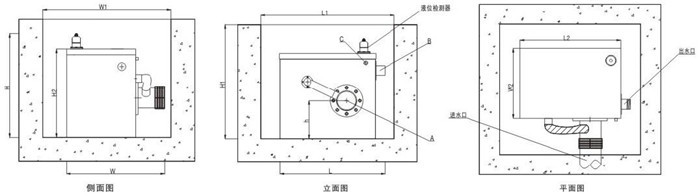

1、原理：采用固液分离、反冲装置，设备免维护、免清掏。
2、水泵：采用无堵塞潜水排污泵。
3、污水箱：采用304不锈钢板焊接制成。
4、液位检测器：采用316不锈钢电极控制水泵的启、停，反应灵敏，防腐耐用。
5、进水口管径：DN100（进水口高度150mm，也可根据现场情况调整），排水口管径：DN50，排气口管径：DN20。
6、管路及阀门：均为304不锈钢材质。
7、控制箱：兼具手动/自动功能，控制面板设有电源、水泵运行指示灯，具有缺相、过载、水泵防锈磁等保护功能，方便维护及维修工作。

    主要特点

1、采用固液分离、反冲洗装置，快速提升装置，设备免维护、免清掏；

2、设备密闭结构设计，无污染、无异味，卫生环保；

3、智能全自动操作；

4、水箱采用优质304不锈钢，外观美观、防腐耐用；

      产品设计合理、结构紧凑、占地空间小、并可根据现场情况实际定制产品，提高了空间的利用率。

叠压供水是由稳流罐（也称稳压补偿罐、稳流补偿器、缓冲罐）真空抑制器（防负压装置、空气过滤装置）、限压保护装置、变频泵组、阀门管件、控制系统、压力传感器系统、流量传感器、能量储存器（压力罐、气压罐）、无水保护装置、双向补偿器（双向补偿装置）、倒流防止器、软接头、旁通管路、共同底座、过滤器、电子杀菌器部件等组成。

管路压力范围：0.1-1.6mpa，超过时可以定做

环境温度：4℃-40℃（低于4℃应该订货时提出应增加停机自动放水装置、水箱保温功能）

相对湿度：≤90%（20℃）（室外型可为95%），（室外安装时应在订货时提出，可以配置户外电机，防护等级IP55），无水珠凝露

供电频率：50Hz±5%

供电电压：380V（﹢5%，-10%）（有将两项合并为供电电源，要求三相五线制）

海拔高度：不超过1000m，超出时要在订货时提出（因电机功率因素下降）

设备运行地点一般应用于无导电或爆炸性尘埃（用于环境要求的场合请在订货时提出，可以配置防爆电机（ExdI/ExdiiAT4/ExdIIBT4/ExdIICT4）或粉尘防爆电机（DIPA21 TA、DIP A22 TA、DIP B21 TB、DIP B22 TB）），无腐蚀金属或破坏绝缘的气体或蒸汽

大气压力：86KPa-106kpa

振动：大振动加速不应超过5m/s2，振动频率10Hz-150Hz

倾斜角度：＜5°

设备安装基础：水平

无强烈振动源（大振动速度≤0.6g）
