全自动增压节能水箱-HZSW

产品概况

全自动增压节能水箱是我公司在原有的无负压供水设备基础上升级而来的，具有对自来水自动保压的新一代环保、节能型叠压供水设备。

与无负压等传统供水设备相比，它具有节能、无污染、节地等优点，这种供水方式已逐渐被人们所接受，也将成为二次供水技术发展的必然趋势。

叠压供水技术经过这几年的发展与应用已逐步走向成熟，随着这种技术的不断向前发展，新的研究课题又摆在了人们面前，目前的叠压供水设备大多存在以下问题：

1、对直供区无有效保护，叠压供水设备在使用时应保证直供区或周围其他直供区用户的用水不受任何影响，目前的其他叠压供水设备很难做到这一点。

2、使用局限性大，目前的叠压供水设备在使用时，对自来水进水的依赖性比较大，它的使用是有条件的，也就是其进水量必须远远大于需求量，设备才能正常工作。

3、调峰能力不强，这是由于常规的叠压供水设力由于其补偿罐的容积很小，一般1个立方都不到，如市政资源不充足或长时间波动时，这时整个供水系统就会受到影响，甚至是设备停机用户没水用。

4、机组效率不高、噪音大，这主要是制造厂家选用的是常规泵配套叠压供水设备。由于此供水方式有其特殊性，这种配置易造成水泵电机发热等导致设备故障，同时运行噪音比较大。

全自动增压节能水箱是华振水务针对以上问题研发成功的新产品。

产品简介

我公司开发生产的全自动增压节能水箱是可以串接在市区政管网上给用户进行全自动增压节能水箱，不需要建造蓄水池、高位水箱、，直接串接在市政管网上，设备正常运行时不会对市政管网形成负压（吸水），*符合我国《城市供水条例》的要求，可以充分利用市政管网原有压力，采用变频调速给水方式节能效果极其显著。推向市场以后深受方大用户的青睐。
水是人类的生命的源泉，人类生存不可一日无水。
随着我国城镇化水平面的不断提高，城市人口急剧增加，城市居民住宅的不断扩建与改造，住宅楼层不断加高，城市面积不断扩大，原有市政管网的压力日显不足，大部分地区普遍存在着用水高峰期高层供水压力过低，高层用用户用水困难。
所以大部分建筑增设二次加压设备，修建蓄水池和高位水箱，能过水泵供水设备厂 ，但这种传统二次加压设备存在投资大、水源容易受二次污染等许多缺点。

我国采用的楼宇给水增压系统大致经历了四个阶段：
     阶段是采用“储水池＋水泵＋高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用；
    第二阶段是采用“储水池＋水泵＋压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用；
    第三阶段采用“储水池＋恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下，水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。
    第四阶段管网叠压（无负压）供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。

全自动增压节能水箱：无须贮水箱或水塔，它由单台泵或多台泵将水源的水直接打入用户主管网中，根据用水量随时调整水泵的速度和水泵运行的台数，以保持管网压力恒定。在用水高峰能保持恒定水压，在用水低谷或无人用水时，可调低水泵速度或进入睡眠状态，具有显著的节能效果。除此之外,该设备还具有设备占地面积小,综合造价低, 减轻水质二次污染,，便于使用和维护等优点。

全自动增压节能水箱特点控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调节PI参数，控制精度可达0.01Mpa。压力设定，操作简便：用户可用键盘或电位器（选择件）设定压力。可多台水泵循环软启动：装置可列1—？台水泵进行循环软启动控制，即减少了电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长了设备的电气和机械寿命。定时换泵功能：为了保证各台水泵都能均匀地磨合，不发生锈蚀，延长设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。切换可在各台水泵之间循环进行。睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力*保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。实现供水系统智能化管理。系统多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外部有故障发生，可使该泵或整个系统停止工作并报警。手动/自动功能，提高供水设备的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，保证正常连续供水。再对自动控制设备进行检修。

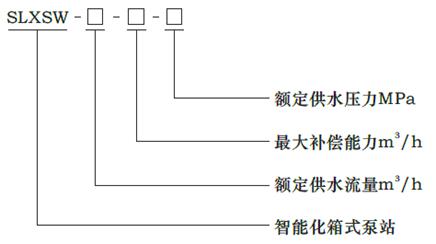

全自动增压节能水箱型号意义

全自动增压节能水箱技术参数

1、流量范围：≤2000m3/h

2、压力范围：≤2.0MPa

3、控制水泵单台电机功率：＜185kw

4、压力调节精度：＜0.01MPa

5、环境温度：0～+40℃

6、相对温度：90%以下（电控部分）

7、电源：380VX（1+10%）50Hz±2Hz

8、补偿能力：0.1m3-1000m3

9、防护等级：控制柜（IP30)、水泵及其他（IP44)

10、执行标准：Q/OAJU3-2007

全自动增压节能水箱系统原理

全自动增压节能水箱工作原理

智能化箱式泵站是湖南华振水务有限公司开发的，采用常压水容器进行补水的叠压供水设备。设备应用了华振泵业进水自动保压技术，高效节能技术和防倒流等新技术，其工作原理如下：

设备安装完毕时先根据当地自来水公司规定的保护值在保压装置上设定保压值（此值由自来水公司监控）：当打开自来水进水阀门时，自来水在满足使用的同时通过浮球阀向常压水容器补水。

当自来水进水压力能达到用户使用要求时，设备处于停机状态，自来水通过直供管直接向用户供水；

当自来水管网压力不能满足用户使用要求时，设备自动变频启动，在自来水原有的压力基础上，按差多少，补多少叠加增压供水，既满足了用户恒压供水的要求，同时又实现了节能运行的目的。

当系统检测到自来水进水压力不足降到设定的保护值时，保压装置自动关闭自来水进水，系统自动转为由常压水容器补水，当系统检测到自来水压力恢复到允许叠压运行的设定值时，保压装置自动打开，系统又回到自来水直供或叠加增压供水的状态，以此达到保证自来水管网直供区压力不受任何影响，同时又能保证用户用水不受任何影响。

如果自来水进水压力一直处于高位状态，也就是没有产生降压，这时为了保证常压水容器中储存的水一直保持在新鲜状态，系统可以设定几段模拟时段，或当系统处于高峰供水时段时，控制系统自动关闭自来水进水总管的电动阀门，关闭自来水进水。这时系统直接由常压水容器进行补水，这样既保证了用户用水不受影响，又能保证常压水容器中储存的水保持循环状态，从而保证水质新鲜、洁净，还可以对自来水在高峰供水时起到调峰作用。

设备正常工作时倒流防止器和自来水进水连接的一端压力高于倒流防止器和水泵进水口连接的一端，当倒流防止器和水泵进水口连接一端的压力高于和自来水连接的一端时，利用水力控制原理使用倒流防止器立即关闭，从而达到保证用户系统中的水不会回流到自来水总管。当倒流防止器出现异常排水和泵房进水时，报警装置自动将此信号传给控制系统，控制系统接到此信号后立即发出报警信息，并自动关闭设备进水电动阀。

由于叠压供水的特点，他可以在自来水压力的基础上叠加增压供水，当信号采集系统出现故障或干扰后，就有可能使出水管的压力超过系统额定压力，超压保护装置采用机械控制模式。当系统出现超压现象后，超压保护装置自动将开关量信号传到控制系统，从而杜绝超压现象的发生。

控制系统将设备各种运行数据，由模拟量信号转化为数字量信号，并将这些数据储存在固定位置，或通过通讯接口将这些数据发送到用户监控系统中心，从而达到远程监控的目的。

全自动增压节能水箱系统优点、特点

1、直供区自动保压：当自来水进水管网低于保护值时自动开启保压功能，设备改为由泵站常压水容器补水，保证直供区不受任何影响。

2、使用范围广：由于系统采用了常压水容器补水，设备对自来水进水资源的要求不高，各种进水条件下都可以使用。

3、调峰能力强：泵站常压水容器的调节能力可根据用户现场实际需求进行配置，不论自来水进水怎么变化，甚至是当自来水停水时也能保证用户用水不受影响。

4、机组效率高、噪音低：泵的高效范围非常宽，流量在10%－*的额定范围内变化，扬程不变时，泵处于高效点运行，噪音低于65dB(A)。

5、水头损失小：系统配置的倒流防止器，其水头损失不超过3m。

6、供水安全：当倒流防止器异常时，倒流防止器会自动关闭，自来水进水并发出报警信号；当泵房出现积水超标时，系统自动报警。（选配）

7、节约设备总投资：不用建水池或无的那个水箱，泵站储备量也不需按国家标准规定的日用水量25－40%进行设置，节省大量的土地资源，节约总投资约为50%左右。

8、节电：可充分利用自来水管道的压力叠加增压，差多少，补多少，自来水满足要求时，设备停止工作，节能效果极其明显，可达30%－80%。

9、控制系统*：设备应用模糊控制、集成控制等当今世界的*技术，格局叠压供水的原理和特点开发了专业的控制软件系统，并具有强大的远程监控能力及功能。

10、清洁无污染：过流不见采用食品级不锈钢（SUS304）或食品级电泳渗透处理技术，无二次污染。

全自动增压节能水箱设备选型

1.实际工程所需要的供水压力、流量应由设计院计算决定。

2.实际工程所需的压力位设备额定供水压力。

3.一般常压水容器的储备能力按设备额定流量1小时进行配置，也可根据用户要求进行配置。

4.控制系统中元器件分为国产和进口两类。

5.设备材质为符合食品卫生要求的材料；如客户有特殊要求，作为订货合同附件。

6.学校、宾馆等用水量高度集中的地方，应根据实际用水点的多少进行大小时流量计算。

7.泵站尺寸可按用户要求进行设置。

全自动增压节能水箱工作原理：

1、设备初次运行时,先根据当地自来水管网进水压力低限值设定为压力保护值,自来水流入泵组进口和水箱内,水箱内空气通过通气口自动排出,设备通电置于自动工作状态。微机控制系统实时检测自来水管网进水压力与用户管网供水压力。
2、用水低峰时当自来水管网供水量足,供水压力*用户管网压力要求,微机控制系统使水泵进入睡眠状减或由稳压系统进入稳压,保持状态,用户的用水均从设备旁通管直接供给用户,节能*。
3、用水高峰时,当自来水管网供水量足,压力不足时,微机控制系统根据水泵进水口的自来水进水压力和用户所需用水量,变频软启动水泵,实行叠加增压,差多少,补多少,即充分利用自来水管网原有压力,又确保用户所需恒定压力。
5、当自来水管网供水压力下降到事先设定的保护压力值时,微机控制系统通过智能叠加保护装置,保证自来水管网供水压力不再下降,底层直供水用户管网压力不破坏,加压用户水量又能满足。
6、当自来水管网供水量不足,压力又不足时,微机控制系统和智能叠加保护装置协调动作,连接在水箱的水泵进水管上的智能进水装置自动打开,从水箱取水向用户变频供水,确保设备不对自来水管网产生负压,又能充分保证用户正常用水。
7、当系统停电时,恢复自来水管网自然供水,来电时,自动唤醒。
8、当自来水管网停水,水箱内水位下降到低水位时,自动停机,来水时,恢复正常运转。

全自动增压节能水箱应用

1、全自动增压节能水箱 广泛应用于各种类型自来水厂生活供水，可供20－100000户，2－30层楼群。

2、 全自动增压节能水箱 广泛应用于生产用水：全自动无负压变频供水成套设备供水量20－1000m3／h。 3、箱泵一体化成套设备 广泛应用于 城镇居住小区、工矿、机关、宾馆、医院等的生活、生产用水，地震区域供水设施。

4、 全自动增压节能水箱 广泛应用于农村自建自来水和水井加压供水。

5、全自动增压节能水箱 广泛应用于自来水加压不足地区及施工中的临时加压等. 6、箱泵一体化成套设备 广泛应用于城镇、工矿企业中小型自来水厂的三级泵站；会引绕组过热；缺相运行，经验表明农用电动机被烧毁85%以上是由于缺相运行造成的，应对电动机安装缺相保护装置。二是水泵方面的原因：选用动力不配套，小马拉大车，电动机长时间过载运行，使电动机温度过高；启动过于频繁、定额为短时或断续工作制的电动机连续工作。应限制启动次数，正确选用热保护，按电动机上标定的定额使用。三是电动机本身的原因：接法错误，将△形误接成Y形，使电动机的温度迅速升高；定子绕组有相间短路、匝间短路或局部接地，轻时电动机局部过热，严重时绝缘烧坏；鼠笼转子断条或存在缺陷，电动机运行1至2小时，铁芯温度迅速上升；通风系统发生故障，应检查风扇是否损坏，旋转方向是否正确，通风孔道是否堵塞；轴承磨损、转子偏心扫膛使定转子铁心相擦发出金属撞击声。

7、全自动增压节能水箱 广泛应用于多层、高层建筑生活、生产、消防给水系统加压供水；

8、全自动增压节能水箱 广泛应用于热水采暖、空调水系统补水稳压控制。

全自动增压节能水箱 三大特点

一、节能：
本产品利用变频叠压技术，根据用户各个时间段的实际用水量，来调节输入频率，并通过微电脑智能选择启泵台数及水泵变频、工频运行，从而达到稳压按需调流，差多少补多少流量的效果。变频控制直接启动、零压运行更可靠，对电器元件及水泵、管网附件等的冲击极小。
二、环保：
普通的给水设备是将纯净的自来水全部放入水池中，水池不是全封闭结构，各种杂物、小动物极易进入水池，并且自来水在水池中存留较长的时间，来重污染水源。被污的水经过加压后供给用户饮用，严重影响身体健康。
三、智能化控制，全自动运行：
全自动增压节能水箱 采用PID闭环调节，恒压精度高，水压波动小。具有过载、短路、过流等各种自动保护功能，设备运行稳定、可靠，方便使用和维护。具有缺水停泵、定时自动切换水泵运转等功能，可以实现无人职守。可建立远程监控系统，实时监控设备的运行情况。
全自动增压节能水箱 内恒压供水系统控制原理

当有若干台水泵同时供水时，由于在不同时间（白天和晚上），不同季节（夏天和冬天），用水流量的变化很大，为了节约能源和保护设备，本着多用多开，少用少开的原则，进行切换。
变频器能根据压力闭环控制要求自动确定运行泵的台数，在设定的范围内，同一时刻只有一台泵由变频器控制。
当定时轮换间隔时间设定在0.05~100.00之间，则稳定运行相应时间后，变频器将按先开先关的原则轮换控制泵的运行，以保证每台泵能得到均等的运行机会和时间，防止部分泵因*不用而锈死。

全自动增压节能水箱 中水箱部件重要性

全自动增压节能水箱 中水箱材质一般为Cr不锈钢，因材质中不含镍导致水箱焊接部位在使用过程中出现的腐蚀渗漏问题较为常见。传统的补焊的方法难度较大，受热应力影响或会造成更大的损坏；刷环氧类耐腐材料则由于表面的粘结力和膨胀系数等性能影响，或会出现龟裂、剥离等现象再次加重腐蚀。在2013年，比较有效的方法多采用高分子复合材料，其中美嘉华系列应用较为成熟。针对不同设备，不同的运行状态，不同腐蚀渗漏形式，采用相应的技术产品，可快速、简单、有效保护设备，特别由于高分子复合材料所具有的抗化学腐蚀性能，粘结性能等综合性能，避免了传统补焊修复和传统耐腐材料保护所带来的不利影响，使修复后的设备寿命甚至超过新设备，从根本上解决腐蚀渗漏原因，帮助企业提高设备管理水平，降低维修维护成本，提高企业竞争力。

全自动增压节能水箱 主要优势

全自动增压节能水箱 根据用户用水量变化自动调节运行水泵台数和一台水泵转速,使水泵出口压力保持恒定,当用户用水量小于一台水泵出水量时,控制系统根据用水量的变化有一台水泵变频调整运行,当用水量增加时管道系统内压力下降,这时压力传感器把检测到的信号传送给微机控制单元通过微机运行判断,发出指令到变频器==控制水泵电机,使转速加快以保证系统压力恒定，反之当用水量减少时,使水泵转速减慢,以保持恒压,当用水量大于一台泵出水时，靠前台泵切换到工频运行,第二台泵开始变频调整运行,当用水量大于两台泵出水量时，将自动停止一台或二台泵运行,在整个运行过程中,始终保持系统恒压不变，使水泵始终工作在高效区既保证用户恒压供水，又节省电能.

全自动增压节能水箱 核心技术说明

一屏双机控制系统：
国内供水行业一屏双机控制系统，人机界面不但可以监控供水设备运行状态，还能通过数据交换在线修改与监控变频器参数，使所有参数都智能的集成在人机界面上。一改以往将变频器控制面板安装在控制柜面板上且代码显示，可读性及使用性，对比性不尽如人意。
全自动增压节能水箱 设计要点

1）气压水罐的制造单位应持有压力容器制造许可证或注册书，并具备健全的质量管理体系和制度。
2）设备的外购配套件须有产品合格证并经入场检验合格后方可使用。设备的气压水罐、水泵机组、电器元件等构成部件，应在检验合格后方可组装使用。在使用现场组装的设备，可在现场检验整机性能。
3）应持有有关部门签发的生产许可证。
4）选用本项产品时，应对下列各项提出要求：设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
5）设备整体结构、水管路、气管路及电器线路的布置应合理，应留有安装维修空间便于操作。
6）设备的管路上应设置安全阀，其开启压力不大于较高的工作压力的1。1倍。
7）消防与生活(生产)共用设备必须有单独的消防出水口。
全自动增压节能水箱 运行方式

箱泵一体系统采用一台变频器控制多台水泵以循环工作的方式，中心控制器为PLC可编程控制器，以设定压力和反馈压力为控制目标，以PID为控制算法组成闭环控制系统。以降压启动柜或软启动器作为工频运行回路或独立的后备系统。实时采集水网参数、电网参数、电机温度、设备运行状态，达到优化运行、可靠保护、确保供水、节约电耗。
