柴油流量表选型

柴油流量表选型：柴油流量表是采用*进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表。叶轮具有防腐功能采用双排液晶现场显示，具有机构紧凑、压力损失小，读数直观清晰可靠性高、不受外界电源干扰、抗雷击、成本低。

             柴油流量表-江苏鼎升仪表有限公司

一、柴油流量表概述：

DS-WYLC柴油流量表是由涡轮流量传感器与显示仪表组成，是本厂采用*技术生产制造的，是液体计量zhui理想的流量计。流量计具有结构简单、准确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

二、柴油流量表产品特点：

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，准确度高。

5．具有较高的抗电磁干扰和抗振动能力。

三、柴油流量表工作原理：

液体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;

式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

四、柴油流量表主要技术性能：

1.公称通径：（1～200）mm基本参数见表一；

2.介质温度：（-20～80）℃、（-20～120）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.传输距离：传感器至显示仪表的距离可达250米；

9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。

表一

LWGY□

□□□

□

□

□

说           明

类 型

LWGYA

流量传感器脉冲输出三线制，+12V供电；

LWGYB

现场显示型3V电池供电；

LWGYC

现场显示带4～20mA或脉冲输出，+24V供电；

LWGYD

流量变送器4～20mA输出，+24V供电；

公 称 通 径

4

正常流量范围 m3/h

0.04～0.25

扩展流量范围 m3/h

0.04～0.4

6

0.1～0.6

0.06～0.6

10

0.2～1.2

0.15～1.5

15

0.6～6

0.4～8

20

0.8～8

0.45～9

25

1～10

0.5～10

32

1.5～15

0.75～15

40

2～20

1～20

50

4～40

2～40

65

7～70

3.5～70

80

10～100

5～100

100

20～200

10～200

125

25～250

12.5～250

150

30～300

15～300

200

80～800

40～800

防 爆

无标记，为非防爆型

B

防爆型

精度 等级

A

准确

度0.2级

B

准确度0.5级

C

准确度1.0级

涡轮 类型

A

正常流量范围

B

扩展流量范围

说明： DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,zhui大压力为6.3MPa。 DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa。 DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。 ★高压型及特殊要求订货时说明。

五、柴油流量表使用要求：

◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）

◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障

椭圆齿轮流量表精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。通常树脂流量表的精度可达0.5级，是一种较为准确的流量计量仪表，具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

一、柴油流量表的选型：

连接方式：

法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。

结构类型：

一体型结构和分体型结构。一般采用一体型结构，只有在特殊场合下采用分体型结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。

显示方法：

无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示电路，可显示累积流量、瞬时流量等参数。

信号输出：

脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与旋涡脱落频率相对应，不需转换，具有zhui高的累计精度；同时，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。

防爆形式：

非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。

选型表：

普通铸铁型（A）、铸钢型（E）、不锈钢型（B）

项目型号		LC-A铸铁		LC-E铸钢		LC-B不锈钢
公称压力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 — 200 mPa.s
被测液体温度		-20℃～+100℃
流 量 范 围 m³h
型号	LC-A铸铁			LC-E铸钢		LC-B不锈钢
公称口径（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

公称压力 Mpa	1.0 1.6	2.5 4.0 6.4	1.0 1.6
被测液体粘度	2 — 200 mPa.s
被测液体温度	-20℃～+100℃
流 量 范 围 m³h
型号	LC-A铸铁	LC-E铸钢	LC-B不锈钢
公称口径（DNmm	0.5	0.2	0.5	0.2	0.5	0.2
10	0.04～0.4	0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5	0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3	0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6	1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15	3～15	2.5～15	3～15	3～15	3～15
50	4～24	4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40	8～40	5～40	8～40	8～40	8～40
80	10～60	12～60	10～60	12～60	12～60	12～60
100	16～100	20～100	16～100	20～100	20～100	20～100
150	32～190	38～190	32～190	38～190	38～190	38～190
200	34～340	68～340	34～340	68～340	68～340	68～340

 二、柴油流量表工作原理：

柴油流量表是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

流量计流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。远传显示主要是通过减速后的齿轮带动磁铁旋转，使得弹簧继电器的触点以与磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表。



三、柴油流量表特点：

1、测量精度高、流量范围宽、重复性好

2、螺旋转子转动均匀，震动小、寿命长

3、对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量

4、结构简单、外形尺寸小、重量轻

5、安装容易，表前不需要安装直管段



四、柴油流量表产品分类特点及表体图：

1、LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁*液体介质的计量。

2、LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量。

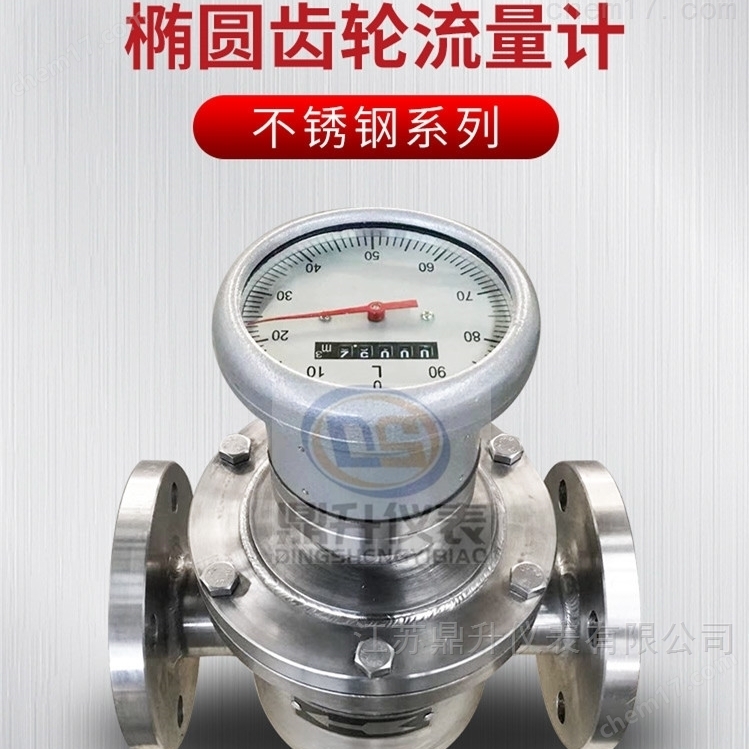

3、LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。



五、柴油流量表技术参数：
1、基本参数：

精度等级: 普通型0.5级，高精度0.2级

耐压: 普通型1.6MPa,高压型3.2MPa

耐温度: 普通型＜120℃，高压型＜200℃

流量计制作材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

船用柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；重油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行

流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

柴油流量表计量精度高，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

表头显示：	指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：	LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质：	液体、各种油品
口径规格：	10---200
流量测量范围：	0.04-340 m3/h
测量精度：	0.5级 0.2级
被测介质温度：	-20℃-100℃ ，zhui高+200℃
工作压力：	1.6MPa 2.5MPa 6.4MPa
输出信号：	脉冲、4--20mA、RS485
通讯类型：	RS485
电源：	DC12V ---DC24V
安装方式：	法兰连接、螺纹连接
防爆等级：	ExiaIIBT4
防护等级：	IP65

2、标准型椭圆齿轮流量计测量范围及工作压力：

公称通径（mm）	仪表材质	不同粘度下测量范围（m³/h）			耐压等级MPa
		0.6～2MPa.s	2～8MPa.s	8～200MPa.s
DN10	铸铁	无	0.08～4	0.04～0.4	1.6 / 6.4
DN15	铸铁/铸钢	无	0.3～1.5	0.15～1.5	1.6 / 6.4
	不锈钢	0.5～1.5	0.3～1.5	0.25～2.5	1.6
DN20	铸铁/铸钢	0.75～3	0.4～3	0.3～3	1.6 / 6.4
	不锈钢	1～3	0.6～3	0.5～3	1.6
DN25	铸铁/铸钢	1.5～6	0.8～6	0.6～6	1.6 / 6.4
	不锈钢	2～6	1.2～6	1～6	1.6
DN40	铸铁/铸钢	3～15	2～15	1.1～15	1.6 / 6.4
	不锈钢	2.5～20	2～20	1.5～20	1.6
DN50	铸铁/铸钢	4.8～24	3～24	2.4～24	1.6 / 6.4
	不锈钢	8～24	4.8～24	4～24	1.6
DN65	铸铁/铸钢	8～40	5～40	4～40	1.6 / 6.4
	不锈钢	15～40	8～40	6.5～40	1.6
DN80	铸铁/铸钢	12～60	8～60	6～60	1.6 / 6.4
DN100	铸铁/铸钢	20～100	13～100	10～100	1.6 / 6.4
DN150	铸铁/铸钢	38～190	24～190	19～190	1.6 / 2.5
DN200	铸铁/铸钢	68～340	45～340	34～340	1.6 / 2.5
适用条件： 被测液体温度：-20℃～+100℃ 精度等级：0.5级

3、高温型椭圆齿轮流量计测量范围及工作压力

公称通径（mm）	仪表材质	不同粘度下测量范围（m³/h）			耐压等级MPa
		0.8～2MPa.s	2～8MPa.s	8～200MPa.s
DN15	铸铁/铸钢	0.45～1.35	0.36～1.35	0.18～1.35	1.6 / 6.4
DN20	铸铁/铸钢	0.9～2.7	0.48～2.7	0.36～2.7	1.6 / 6.4
DN25	铸铁/铸钢	1.8～5.4	0.96～5.4	0.27～5.4	1.6 / 6.4
DN40	铸铁/铸钢	3.6～13.5	2.4～13.5	1.8～13.5	1.6 / 6.4
DN50	铸铁/铸钢	5.8～21.6	3.6～21.6	2.9～21.6	1.6 / 6.4
DN65	铸铁	9.6～36	6～36	4.8～36	1.6 / 6.4
DN80	铸铁/铸钢	15～54	9.6～54	7.2～54	1.6 / 2.5
DN100	铸铁/铸钢	24～90	22～90	12～90	1.6 / 2.5
适用条件： 被测液体温度：-100℃～+100℃ 精度等级：0.5级

4、高粘度型椭圆齿轮流量计测量范围及工作压力

公称通径（mm）	仪表材质	测量范围（m³/h）	耐压等级MPa
DN10	铸铁	0.02～0.2	1.6 / 6.4
DN15	铸铁/铸钢	0.075～0.75	1.6 / 6.4
DN20	铸铁/铸钢	0.15～1.5	1.6 / 6.4
DN25	铸铁/铸钢	0.3～3	1.6 / 6.4
DN40	铸铁/铸钢	0.75～7.5	1.6 / 6.4
DN50	铸铁/铸钢	1.2～12	1.6 / 6.4
DN65	铸铁	2～20	1.6 / 6.4
DN80	铸铁/铸钢	3～30	1.6 / 6.4
DN100	铸铁/铸钢	5～50	1.6 / 6.4
DN150	铸铁/铸钢	9.5～95	1.6 / 2.5
DN200	铸铁/铸钢	17.4～174	1.6 / 2.5
适用条件： 被测液体温度：-10℃～+100℃ 被测液体粘度：200～3000MPa.s 精度等级：0.5级

六、柴油流量表安装说明：

1、仪表在安装的方向应该使仪表壳体上所示箭头方向与液体方向相同，安装位置应注意便于读书。

2.仪表尽量安装在常温场合，勿安装在有害气体及强烈热辐射的场合，致使仪表计数器部分受损害。

3.椭圆齿轮尽可能安装成水平位置，即刻度盘应该装成垂直位置（分度“0" 应该在上面，以减少椭圆齿轮两平面与壳体间的摩擦，降低零件磨损。

4.仪表安装在泵的输出端，若装在吸入端，仪表过滤器压力损失使泵的吸入负压增大，泵转轴处的液体外流也造成仪表的误差增大，泵的吸入端的法兰也应该防止漏气，否则也会造成仪表的误差增大。

5.在仪表前需装过滤器，不让大于0.2毫米的微粒通过，防止仪表因微粒而堵塞，过滤器应易于清洗。

6.仪表前安装逆阀，使管道液体只能单向流动，防止计数器的损害。

7.仪表建议如图所示，设置旁路与阀，可安装在水平垂直或其他方向馆到上，自上而下，自下而上，自左而右，自右而左。
