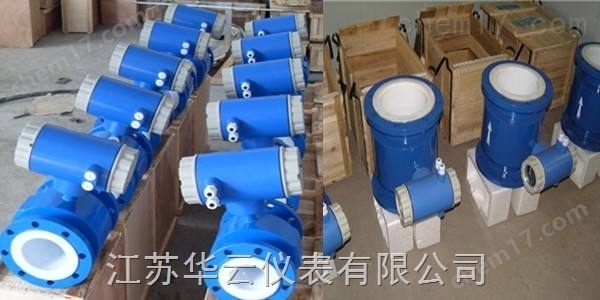

管道式流量计
一、管道式流量计原理
的测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。。转换器电路设计采用技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
二、产品特点
1、 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2、 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
3、 在现场可根据用户实际需要在线修改量程。
4、 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、 采用SMD器件和表面贴装（SMT电路可靠性高）。
6、 采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
7、 全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
8、 超低EMI开关电源，使用电源电压变化范围大，抗EMC好
9、 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
10、 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
三、参数
整机和传感器技术数据
执行标准 | JB／T 9248—1999 | ||||
公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
高流速 | 15m／s | ||||
精确度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
流体电导率 | ≥5uS／cm | ||||
流量计公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
环境温度 | 传感器 | —25℃—十60℃ | |||
转换器及一体型 | —10℃—十60℃ | ||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
高流体温度 | —体型 | 70℃ | |||
分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||
聚氨酯衬里 | 80℃ | ||||
聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||
聚全氟乙丙烯(F46) | |||||
加网PFA | |||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
电极刮刀机构 | DN300—DN3000 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
间距(分离型) | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
| |||||||||||||||||||||||||||||||||||||||||||
衬里的选择
流量计衬里材料 | 主要性能 | zui高介质温度 | 适用范围 | |
—体型 | 分离型 |
| ||
聚四氟乙烯（F4) | 是化学性能zui稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ (需特殊订货) | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
聚全氟乙丙烯（F46) | 同F4，耐磨性、抗负压能力高于F4。 | 同上 |
| |
聚氟合乙烯（Fs) | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ |
| |
聚氯丁橡胶 | 1、有*的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ (需特殊订货) | 水、污水、弱磨损性的泥浆矿浆。 | |
聚氨酯橡胶 | 1、耐磨性能*。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
电极的选择
电极材料 | 耐蚀及耐磨性能 |
不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
铂／钛合金 | 几乎能耐——切化学介质，但不适用于王水和铵盐。 |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
四、参考流量范围
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
五、安装及注意问题
（1）的传感器和转换器是成套包装，配套使用，不可随意更换。
（2）的使用条件是流经测量管道内的液体必须处在充满状况，否则会影响测量精度。传感器安装位置应优选在垂直管道上，且垂直管道内液体必须是自下而上流动。
（3）不可安装在工艺管道zui高水平管段上，管段zui高处易集聚气体。
（4）在水平或倾斜工艺管道上安装，上游侧直管段一般不小于5D,下游直管段一般不小于2D。D为管道管道内径。
（5） 若测量管内有防腐衬里，不可在负压状态下工作或泵吸入口管道上安装。
（6） 安装位置应远离强磁场，安装位置附近应无动力设备或磁力启动器等。
（7）在水平或倾斜工艺管道上安装时，其两只检测电极抗应处于水平位置，不应处于工艺管道的正上方或正下方位置。
（8）必须有良好的接地，以减少干扰信号引入。
