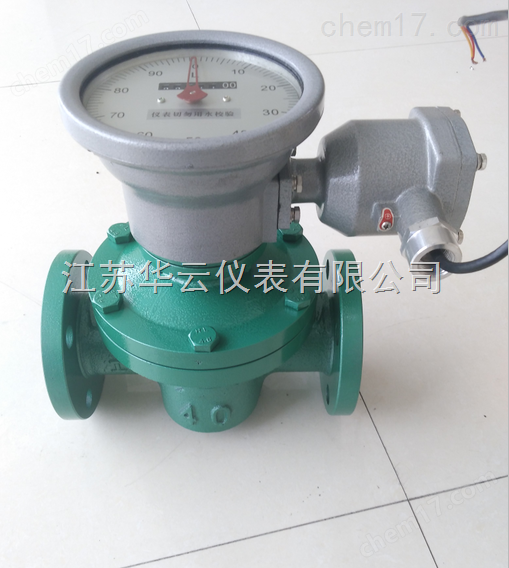

柴油流量计
江苏华云仪表有限公司
咨询
一、柴油流量计概述
HY-LC系列椭圆齿轮柴油流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
二、柴油流量计测量原理
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
二，柴油流量计优点
按照要求正确安装后的柴油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的柴油计量仪表。但是，如果使用时被测介质的流量过小，柴油流量计的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。其次，使用柴油流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，柴油流量计在仪表所规定的使用温度范围内使用。
柴油流量计主要技术参数
柴油流量计连接方式: 法兰连接:DN10～DN200
安装方式: 水平、垂直
口径系列: DN10，15，20，25，40，50，80，100
压力损失: ≤0.1MPa
精度等级: 普通型0.5级，高精度0.2级
介质压力: 普通型1.6MPa,高压型3.2MPa
粘度范围: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介质温度: 普通型＜120℃，高压型＜200℃
表体材质: 铸铁、铸钢、不锈钢等
转动部件: 铝合金、不锈钢等
可以选装油品过滤器
按照要求正确安装后的柴油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过
小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的柴油流量计对zui小使用流量有一允许值，只有当实际被测流量大于该下限
柴油流量计测量范围及工作压力
型号 | AK-LC-A铸铁 | AK-LC-E铸钢 | AK-LC-B不锈钢 | ||||
公称压力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 — 200 mPa.s | ||||||
被测液体温度 | -20℃～+100℃ | ||||||
流 量 范 围 m³h | |||||||
型号 精度等级 | AK-LC-A铸铁 | AK-LC-E铸钢 | AK-LC-B不锈钢 | ||||
公称口径（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
|
|
|
|
|
|
|
|
柴油流量计选型编码
AOKE |
| 奥科公司经营标识 | |||||||
基本型号 | LC |
| 椭圆齿轮流量计基本型号 | ||||||
口径选择 | -□□ |
| 通径大小 | ||||||
材料选择 | -A |
| 铸铁 | ||||||
| -E |
| 铸钢 | ||||||
| -B |
| 不锈钢 | ||||||
输出信号 | -2 |
| 无信号输出 | ||||||
| -3 |
| 脉冲 DV24V供电 | ||||||
| -4 |
| 4～20mA DV24V供电 | ||||||
复零功能 | -N |
| 无复零功能 | ||||||
| -F |
| 复零功能 | ||||||
过滤器 | -N |
| 无过滤器 | ||||||
| -G |
| 含过滤器 | ||||||
流量选择 | （□～□） |
| 流量范围 | ||||||
