电压互感器（PT）短路承受能力的检测方法

电压互感器（PT）短路承受能力的测量方法由专业生产互感器综合测试仪厂家中试控股集团供稿！
1、PT（电压互感器）短路承受能力可按GB 1207-1997的4.7和4.10.2规定进行测量。

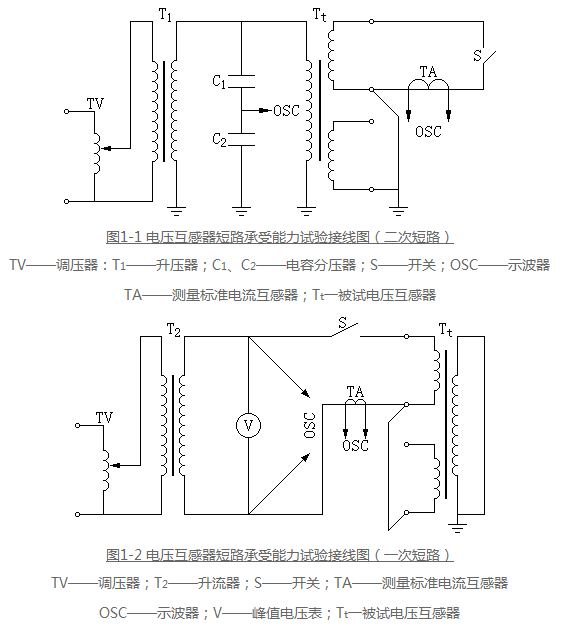

2、试验接线图按图1-1或图1-2任选其一，图1-1为二次短路，图1-2为一次短路。
​
3、如有必要，可在试品一次绕组末端N与地之间接一低阻值标准电阻，其容章应能承受一次短路电流，由标准电阻抽取信号来测量试品一次短路电流值。
4、此项试验前，应先迸行试品的阻抗测量，以此佔算出短路电流值，以便选择合适的测量用电流互感器的量程。
5、因为有阻抗压降，所以施加电压应离于额定电压值，此电压应通过计算或先施加1/3～1/2试验电压，时间小于0.5s,以此推算出压降。以便使短路后施加的电压等于或略高于额定电压值。
6、对于多个绕组的试品，应在短路阻抗比较小的绕组上进行试验。
