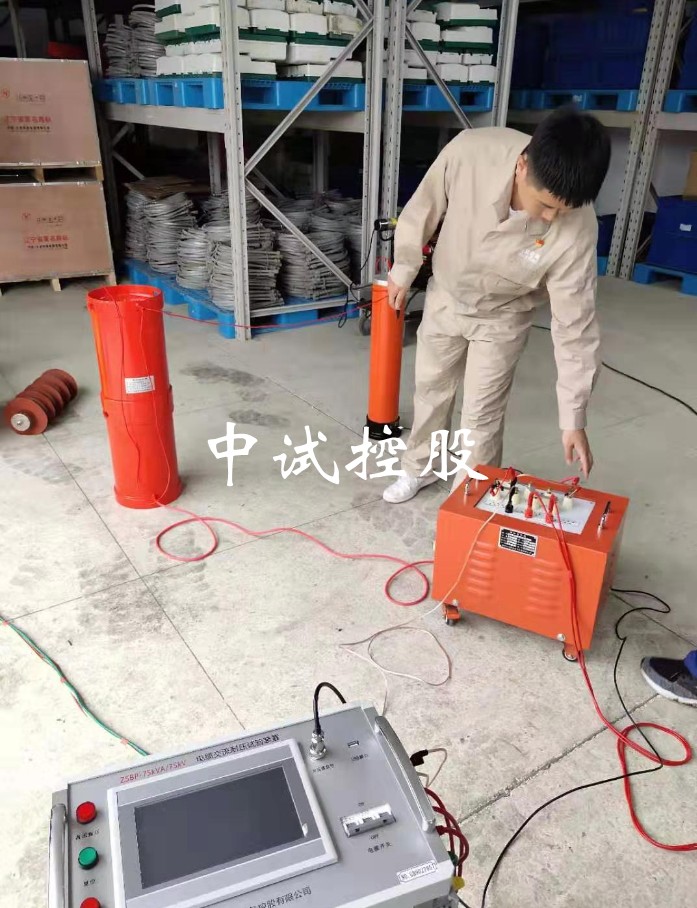

150kVA/300kV 变频串联谐振试验装置

   150kVA/300kV 变频串联谐振试验装置技术指标

一、适用范围

            满足110kV绝缘杆的耐压试验，试验频率30-300Hz，高试验电压不超过300kV。

     二、装置特点

            1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

            2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

            3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

            4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

            n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

            n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

            n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                              害，变频电源内电子元件不会击穿

            n 断电保护：试验电源断电后，装置能快速保护;

            n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

            5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

            1.       额定容量：150kVA；

            2.       频   率：50Hz；

            3.       输出电源：大380V、；

            4.       输出电压：大300kV；

            5.       额定电流：0.5A；

            6.       工作频率：30-300Hz；

            7.       波形畸变率：输出电压波形畸变率≤1%；

            8.       工作时间：额定负载下允许连续15min；过压1.1倍1分钟；

            9.       温   升：额定负载下连续运行15min后温升≤65K；

            10.     品质因素：装置自身Q≥30(f=45Hz)；

            11.     保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

            12.     测量精度：系统有效值1.5级；

                     环境温度：－150C–400C;

                     相对湿度：≤90%RH;

                     海拔高度: ≤2500米；

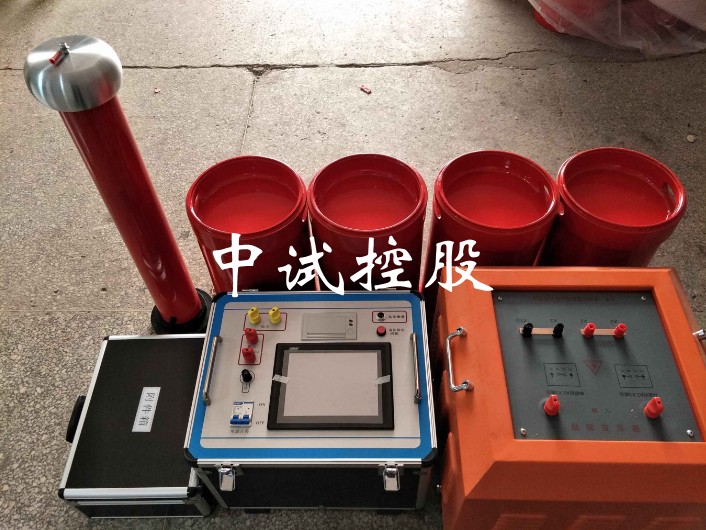

     四、部件装置技术参数

            1.       激励变压器10kVA/20kV/0.4kV               1台

            a)       额定容量：10kVA；

            b)       输入电压：380V，单相；

            c)       输出电压：20kV；

            d)       输出电流：0.5A；

            e)       结   构：油浸式；

            f)        重   量：约60kg；

            2.       变频电源10kW/380V                          1台

            a)       额定输出容量：10kW

            b)       工作电源：380V，工频

            c)       输出电压：0 – 400V，单相

            d)       额定输入电流：26.3A

            e)       额定输出电流：26.3A

            f)        输出波形：正弦波

            g)       电压分辨率：0.01kV

            h)       电压测量精度：0.5%

            i)         频率调节范围：30 – 300Hz

            j)         频率调节分辨率：≤0.01Hz

            k)       频率稳定度：    0.1%

            l)         运行时间：额定容量下连续15min

            m)       额定容量下连续运行15min元器件高温度≤65K;

            n)       噪声水平：≤50dB

            o)       重量约22kg；

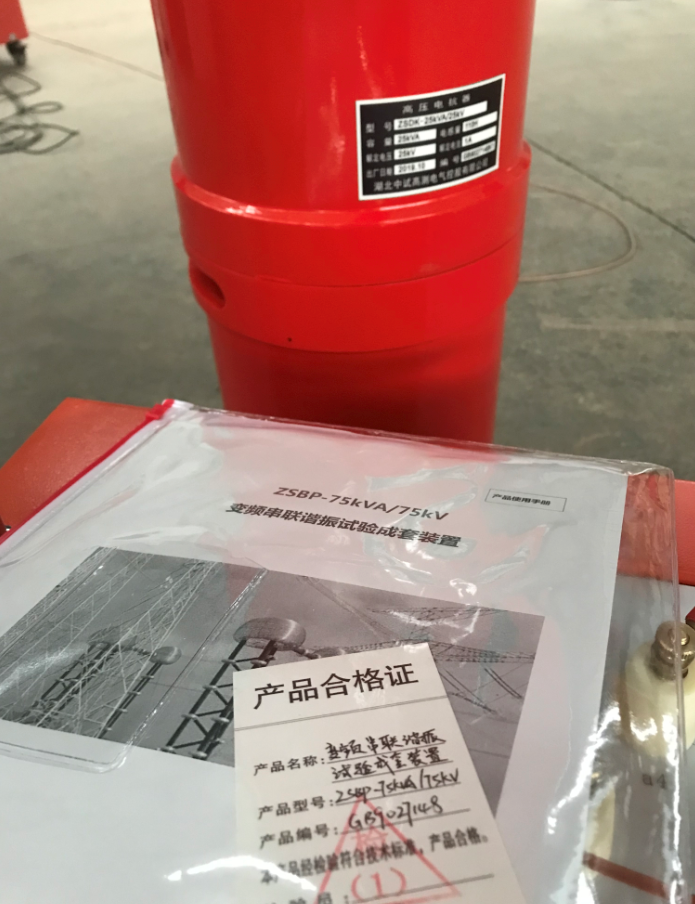

            3.       高压电抗器25kVA/50kV                   6节

            a)       额定容量：25kVA;

            b)       额定电压：50kV；

            c)       额定电流：0.5A；

            d)      电感量：160H/单节

            e)       品质因素：Q≥30 (f=45Hz)；

            f)        结   构：干式；

            g)       重   量：约40kg；

            4.       电容分压器FRC-300kV -700 pF                   1套

            a)       额定电压：300kV；

            b)       高压电容量：700pF

            c)       介质损耗：tgσ≤0.5%；

            d)       分压比：1000：1

            e)       测量精度：有效值1.5级;

            f)       重   量：约20kg；

     五、供货清单

六、设备遵循标准

            GB10229-88            《电抗器》

            GB1094                  《电力变压器》

            GB50150-2006        《电气装置安装工程电气设备交接试验标准》

            DL/T 596-1996       《电力设备预防性试验规程》

            GB1094.1-GB1094.6-96  《外壳防护等级》

            GB2900                       《电工名词术语》

            GB/T16927.1~2-1997   《高电压试验技术》
