516kVA/344kV变频串联谐振试验装置

516kVA/344kV/变频串联谐振试验装置技术指标

 一、适用范围

          1、满足150MW/20kV风冷发电机的交流耐压试验，电容量≤0.48μf，试验频率为45-65Hz，试验电压≤43kV。

          2、满足300MW/20kV水冷发电机的交流耐压试验，电容量≤0.3μf，试验频率为45-65Hz，试验电压≤43kV。

          3、满足110kV及以下的变压器、CT、断路器、隔离开关、套管等电力设备的交流耐压试验，试验频率为30-300Hz，高
               试验电压265kV。

     二、装置特点

          1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

          2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

          3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

          4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

          n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

          n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

          n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                            害，变频电源内电子元件不会击穿;

          n 断电保护：试验电源断电后，装置能快速保护;

          n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

          5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

          1.       额定容量：516kVA；

          2.       输入电源：单相380V电压，频率为50Hz；

          3.       输出电压：43kV；344kV

          4.       输出电流：12A；1.5A；

          5.       工作频率：30-300Hz；

          6.       波形畸变率：输出电压波形畸变率≤1%；

          7.       工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

          8.       温   升：额定负载下连续运行5min后温升≤65K；

          9.       品质因素：装置自身Q≥30(f=45Hz)；

          10.     保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

          11.     测量精度：系统有效值1.5级；

          12.     使用环境：

                   环境温度：－150C–400C;

                  相对湿度：≤90%RH;

                  海拔高度: ≤1500米；

     四、部件装置技术参数

          1.       激励变压器20kVA/3-5-15kV/0.4kV                1台

          a)       额定容量：20kVA；

          b)       输入电压：380V，单相；

          c)       输出电压：3kV；5kV；15kV

          d)       结   构：油浸式；

          e)       重   量：约125 kg；

          2.       变频电源20kW/380V                         1台

          a)       额定输出容量：20kW

          b)       工作电源：380±10%V（单相），工频

          c)       输出电压：0 – 400V，单相，

          d)       额定输入电流：50A

          e)       额定输出电流：50A

          f)        输出波形：正弦波

          g)       电压分辨率：0.01kV

          h)       电压测量精度：0.5%

          i)         频率调节范围：30 – 300Hz

          j)         频率调节分辨率：≤0.1Hz

          k)        频率稳定度：    0.1%

          l)         运行时间：额定容量下连续5min

          m)       额定容量下连续运行5min元器件高温度≤65K;

          n)       噪声水平：≤50dB

          o)       重量约38kg；

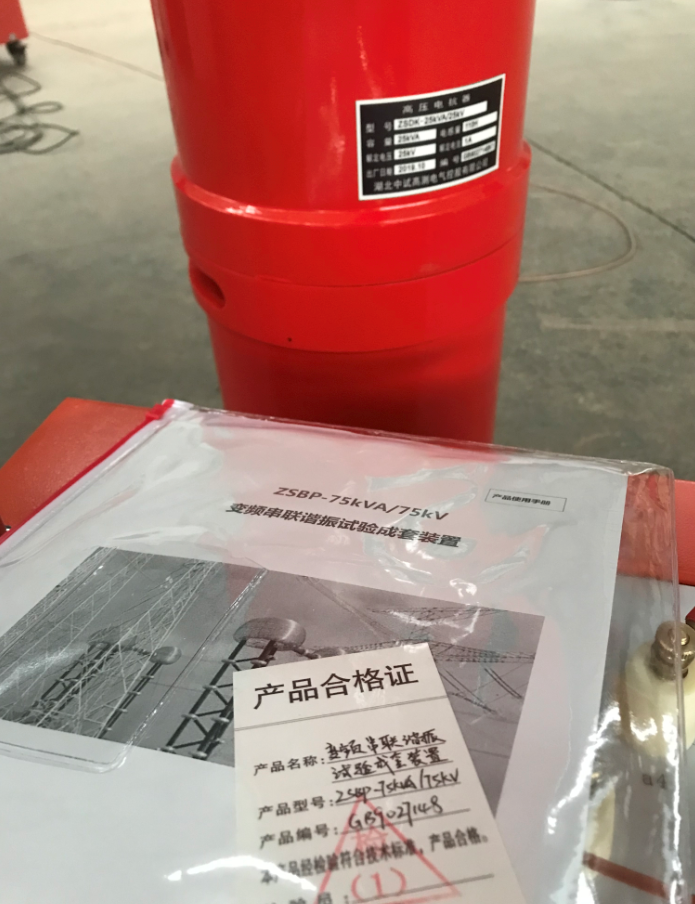

          3.       高压电抗器64.5kVA/43kV                    8节

          a)       额定容量：64.5kVA;

          b)       额定电压：43kV；

          c)       额定电流：1.5A；

          d)      电感量：110H/单节；

          e)       品质因素：Q≥30 (f=45Hz)；

          f)        结   构：油浸式；

          g)       重   量：约85kg；

          4.       电容分压器FRC-300kV -500 pF                      1套

          a)       额定电压：300kV

          b)       高压电容量：500pF

          c)       介质损耗：tgσ≤0.5%；

          d)      分压比：1000：1

          e)       测量精度：有效值1.5级;

          f)       重   量：约18kg

          5、 补偿电容器200kV -3000 pF                   1套

          a）    额定电压：200kV

          b）    高压电容量：3000 pF

          c）    介质损耗：tgσ≤0.5%；

          d）     分压比：1000：1

          e）    测量精度：有效值1.5级

          f）     重量：约25kg

     五、供货清单

     六、设备遵循标准

          GB10229-88            《电抗器》

          GB1094                  《电力变压器》

          GB50150-2006        《电气装置安装工程电气设备交接试验标准》

          DL/T 596-1996        《电力设备预防性试验规程》

          GB1094.1-GB1094.6-96  《外壳防护等级》

          GB2900                       《电工名词术语》

          GB/T16927.1~2-1997   《高电压试验技术》
