567kVA/405kV/变频式串联谐振试验装置技术指标
一、适用范围
1.满足110kV/300mm2长度≤700m电缆的变频交流耐压试验，电容量≤0.0695uF,试验频率30~300Hz，试验电压
128kV。
2.满足220kV电流互感器的交流耐压试验，试验频率30~300HZ，试验电压≤368kV。
二、装置特点
1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；
2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；
3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；
n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；
n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；
n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
害，变频电源内电子元件不会击穿；
n 断电保护：试验电源断电后，装置能快速保护；
n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；
5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；
三、成套装置技术参数
1. 额定容量：567kVA；
2. 输入电源：单相380V电压，频率为50Hz；
3. 输出电压：405kV；135kV;
4. 输出电流：1.4A；4.2A;
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行60min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；
12. 使用环境：
环境温度：－150C–450C；
相对湿度：≤90%RH；
海拔高度: ≤2500米；
四、部件装置技术参数
1. 激励变压器 25kVA/5kV/20kV/0.4kV 1台
a) 额定容量：25kVA；
b) 输入电压：400V，单相；
c) 输出电压：5kV; 20kV;
d) 结 构：干式；
e) 重 量：约125kg；

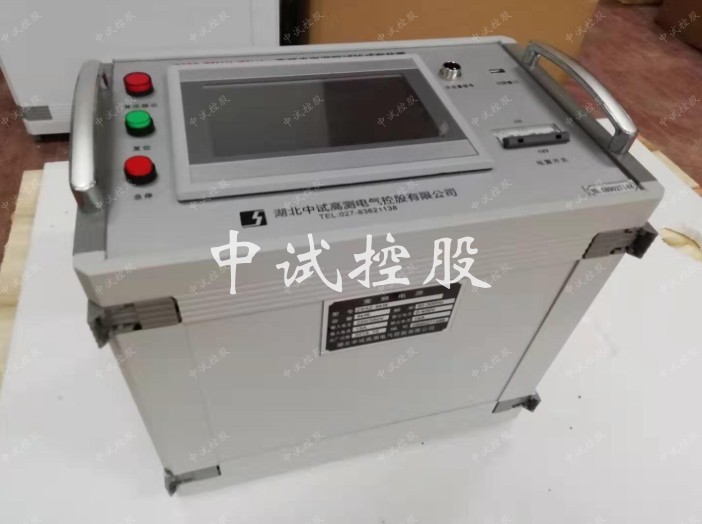

2. 变频电源25kW/380V 1台
a) 额定输出容量：25kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：60A
e) 额定输出电流：60A
f) 输出波形：正弦波
g) 电压分辨率：0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运行时间：额定容量下连续60min
m) 额定容量下连续运行60min元器件高温度≤65K;
n) 噪声水平：≤50dB
o) 重量约38kg；
3. 高压电抗器 63kVA/45kV 9节
a) 额定容量：63kVA;
b) 额定电压：45kV；
c) 额定电流：1.4A；
d) 电感量：146H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
g) 重 量：约75kg；
4. 电容分压器 FRC-400kV -2000 pF 1套
a) 额定电压：400kV
b) 高压电容量：2000pF
c) 介质损耗：tgσ≤0.5%；
d) 分压比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约10kg；
五、供货清单
| 序号 | 设备名称 | 型 号 及 规 格 | 单位 | 数量 |
| 1 | 激励变压器 | 25kVA/5/20kV/0.4kV | 台 | 1 |
| 2 | 变频电源 | 25kW/380V | 台 | 1 |
| 3 | 高压电抗器 | 63kVA/45kV | 台 | 9 |
| 4 | 电容分压器 | FRC -400kV/2000pF | 套 | 1 |
| 5 | 手动吊车 | 台 | 1 | |
| 6 | 试验连接线 | 套 | 1 |
六、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
