600kVA/500kV变频串联谐振试验装置技术指标
一、适用范围
| 序号 | 名称规格 | 试验频率 | 试验电压 |
| 1 | 500kV及以下电力变压器 | 45-65Hz | 1460kV |
| 2 | 500kV及以下GIS等电气设备 | 30-300Hz | 500kV |
二、装置特点
1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;
2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;
3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；
n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;
n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;
n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
害，变频电源内电子元件不会击穿;
n 断电保护：试验电源断电后，装置能快速保护;
n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;
5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;
三、成套装置技术参数
1. 额定容量：600kVA；
2. 输入电源：380V电压，频率为50Hz；
3. 输出电压：500kV；125kV
4. 输出电流：1.2A；4.8A
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行5min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；
12. 使用环境：
环境温度：－150C–400C;
相对湿度：≤90%RH;
海拔高度: ≤2500米；
四、部件装置技术参数
1. 激励变压器36kVA/20kV/30kV/0.4kV 1台
a) 额定容量：36kVA；
b) 输入电压：380V，单相；
c) 输出电压：20kV；30kV
d) 结 构：干式
e) 重 量：约185kg；

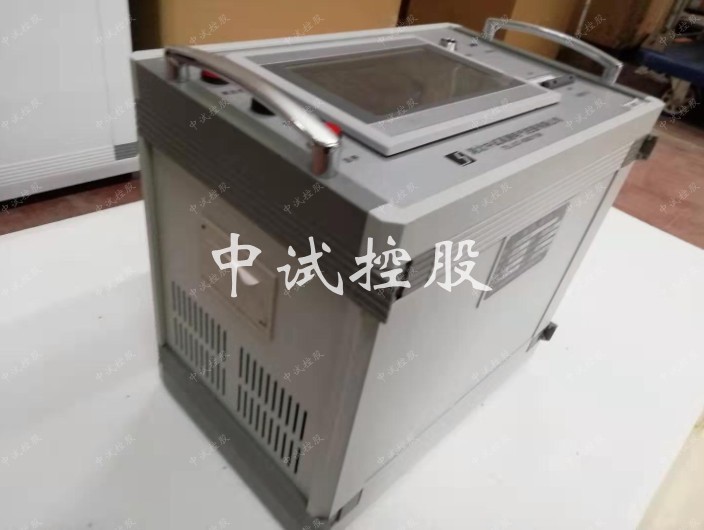

2. 变频电源36kW/380V 1台
a) 额定输出容量：36kW
b) 工作电源：380V，工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：95A
e) 额定输出电流：90A
f) 输出波形：正弦波
g) 电压分辨率：0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运行时间：额定容量下连续5min
m) 额定容量下连续运行5min元器件高温度≤65K;
n) 噪声水平：≤50dB
o) 重量约35kg；
3. 高压电抗器150kVA/125kV 4节
a) 额定容量：150kVA;
b) 额定电压：125kV；
c) 额定电流：1.2A；
d) 电感量：162.5H/单节
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：油浸式；
g) 重 量：约200kg；
4. 电容分压器FRC-500kV -500 pF 1套
a) 额定电压：500kV；
b) 高压电容量：500pF
c) 介质损耗：tgσ≤0.5%；
d) 分压比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约32kg；
五、供货清单
| 序号 | 设 备 名 称 | 型 号 及 规 格 | 单位 | 数量 |
| 1 | 激励变压器 | 36kVA/20KV/30kV/0.4kV | 台 | 1 |
| 2 | 变频电源 | 36kW/380V | 台 | 1 |
| 3 | 高压电抗器 | 150kVA/125kV | 台 | 4 |
| 4 | 电容分压器 | FRC-500KV/500pF | 套 | 1 |
| 5 | 试验连接线 | 套 | 1 |
六、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
