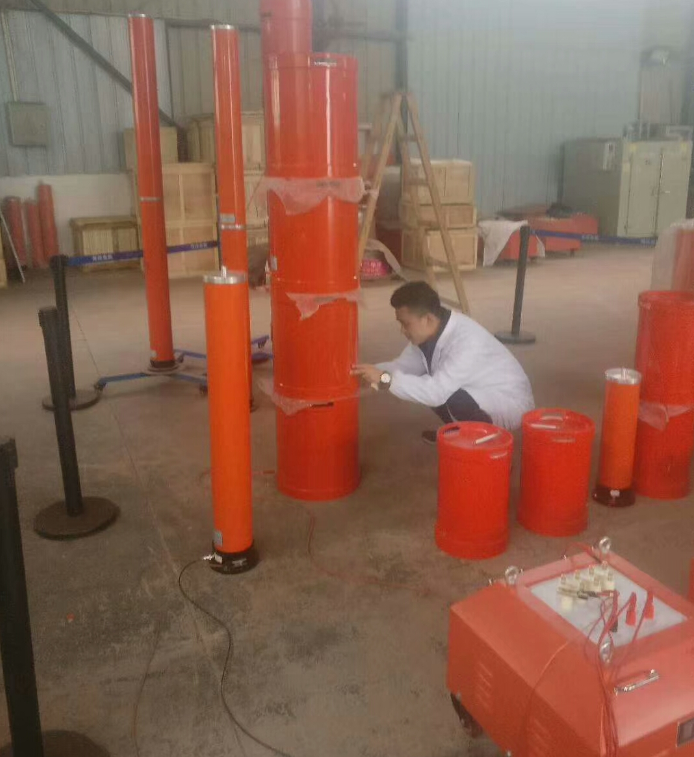

780kVA/130kV变频串联谐振试验装置

780kVA/130kV变频串联谐振试验装置技术指标

一、适用范围

           1、满足110kV/500mm2长度≤1km电缆的变频交流耐压试验，试验频率30~300Hz,电容量≤0.182μF，试验电压
               128kV。

           2、满足110kVGIS，开关等设备的交流耐压，试验频率30~300Hz,试验电压不超过265kV。

           3、满足220kV开关的预防性试验，试验频率30~300Hz,试验电压不超过316kV。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成
                             伤害，变频电源内电子元件不会击穿;

           n 断电保护：试验电源断电后，装置能快速保护;

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

           1.      额定容量：780kVA；

           2.      输入电源：单相380V电压，频率为50Hz；

           3.      输出电压：130kV；260kV；390kV

           4.      输出电流：6A；3A；2A

           5.      工作频率：30-300Hz；

           6.      波形畸变率：输出电压波形畸变率≤1%；

           7.      工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

           8.      温   升：额定负载下连续运行60min后温升≤65K；

           9.      品质因素：装置自身Q≥30(f=45Hz)；

           10.    保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

           11.    测量精度：系统有效值1.5级；

           12.     使用环境：

                    环境温度：－150C–450C;

                    相对湿度：≤90%RH;

                    海拔高度: ≤2500米；

     四、部件装置技术参数

           1.       激励变压器   MSB-30kVA/5kV/20kV/30kV0.4kV         1台

           a)       额定容量：30kVA；

           b)       输入电压：380V，单相；

           c)       输出电压：5kV；20kV；30kV

           d)       输出电流：6A；1.5A；1A

           e)       结   构：油浸式；

           f)        重   量：约200kg；

           2.       变频电源   MSBPB-30kW/380V                       1台

           a)       额定输出容量：30kW

           b)       工作电源：380±10%V（单相），工频

           c)       输出电压：0 – 400V，单相，

           d)      额定输入电流：75A

           e)       额定输出电流：75A

           f)        输出波形：正弦波

           g)       电压分辨率：0.01kV

           h)       电压测量精度：0.5%

           i)         频率调节范围：30 – 300Hz

           j)         频率调节分辨率：≤0.1Hz

           k)        频率稳定度：    0.1%

           l)         运行时间：额定容量下连续60min

           m)       额定容量下连续运行60min元器件高温度≤65K;

           n)        噪声水平：≤50dB

           o)        重量约40kg；

           3.       高压电抗器   MSDK-260kVA/130kV                    3节

           a)       额定容量：260kVA；

           b)       额定电压：130kV；

           c)       额定电流：2A；

           d)       电感量：255H/单节；

           e)       品质因素：Q≥30 (f=45Hz)；

           f)        结   构：油浸式；

           g)       重   量：约320kg；

           4.       电容分压器FRC-400kV -700 pF                         1套

           a)       额定电压：400kV

           b)       高压电容量：700pF

           c)       介质损耗：tgσ≤0.5%；

           d)       分压比：1000：1

           e)       测量精度：有效值1.5级;

           f)        重   量：约35kg；


     五、供货清单

     六、设备遵循标准

           GB10229-88            《电抗器》

           GB1094                  《电力变压器》

           GB50150-2006        《电气装置安装工程电气设备交接试验标准》

           DL/T 596-1996       《电力设备预防性试验规程》

           GB1094.1-GB1094.6-96  《外壳防护等级》

           GB2900                        《电工名词术语》

           GB/T16927.1~2-1997     《高电压试验技术》
