1080kVA/540kV/变频串联谐振试验装置技术指标
一、适用范围
该装置主要针对220kV电缆及220kV电力变压器、线路绝缘子、母线开关、GIS等所有变电站系统电气主设备的交流
耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
| 序号 | 名称规格 | 长度 | 电容量 | 试验频率 | 试验电压 |
| 1 | 110kV/1000mm2 | 1km | ≤0.265μF | 30～300Hz | 128kV |
| 2 | 110kV/800mm2 | 1.15km | ≤0.257μF | 30～300Hz | 128kV |
| 3 | 110kV/630mm2 | 1.3km | ≤0.261μF | 30～300Hz | 128kV |
| 4 | 110kV/500mm2 | 1.4km | ≤0.254μF | 30～300Hz | 128kV |
| 5 | 110kV/400mm2 | 1.6km | ≤0.264μF | 30～300Hz | 128kV |
| 6 | 110kV/300mm2 | 1.8km | ≤0.264μF | 30～300Hz | 128kV |
| 7 | 110kV/240mm2 | 1.9km | ≤0.258μF | 30～300Hz | 128kV |
| 8 | 10kV/300mm2 | 12km | ≤4.44μF | 30～300Hz | 22kV |
1、满足220kV及以下的电力变压器中性点耐压，电容量≤0.02μf，试验频率为45～65Hz，试验电压160kV。
2、满足220kV线路绝缘子、开关、GIS等设备的交流耐压试验，试验频率为30～300Hz，试验电压不超过495kV。
3、满足110kV的开关，母线，GIS等，试验频率为30～300Hz,试验电压265kV。
4、满足110kV/50MW电力变压器，试验频率为45～65Hz,试验电压160kV。
二、装置特点
1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；
2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；
3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；
n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；
n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；
n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
害，变频电源内电子元件不会击穿；
n 断电保护：试验电源断电后，装置能快速保护；
n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；
5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；
三、成套装置技术参数
1. 额定容量：1080kVA；
2. 输入电源：单相380V电压，频率为50Hz；
3. 额定电压：540kV；45kV；
4. 额定电流：2A；24A；
5. 工作频率：30～300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续60min；
8. 温 升：额定负载下连续运行60min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能：对被试品具有过流、过压及试品闪络保护；
11. 测量精度：系统有效值1.5级；
12. 使用环境：
环境温度：-15℃～45℃;
相对湿度：90%RH;
海拔高度: ≤2500米；
四、部件装置技术参数
1. 激励变压器 40kVA/30kV/20kV/5kV/1kV/0.4kV 1台
a) 额定容量：40kVA；
b) 输入电压：380V，单相；
c) 输出电压：30kV；20kV；5kV；1kV；
d) 结 构：油浸式；
e) 重 量：约240 kg；
2. 变频电源40kW/380V 1台
a) 额定输出容量：40kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0～400V，单相，
d) 额定输入电流：105A
e) 额定输出电流：105A
f) 频率调节范围：20～300Hz
g) 频率调节分辨率：≤0.1Hz
h) 重 量：约85 kg；

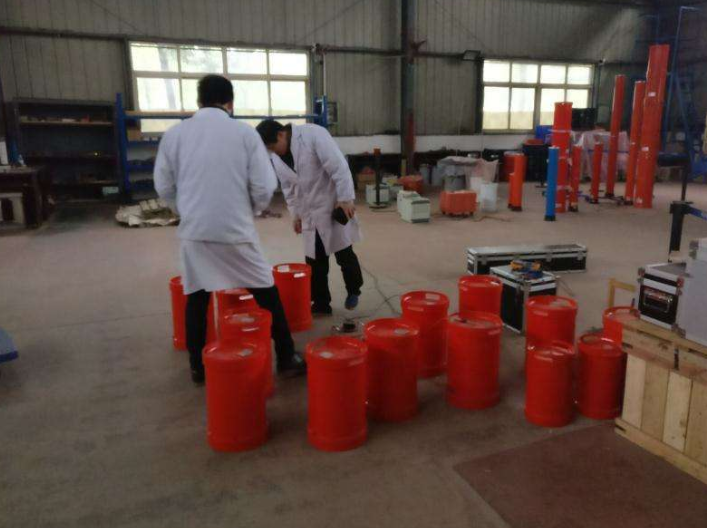

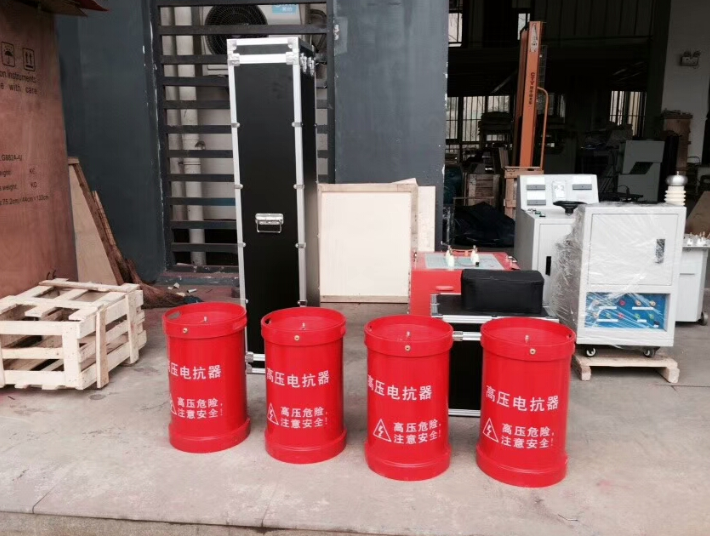

3. 高压电抗器90kVA/45kV 12节
a) 额定容量：90kVA;
b) 额定电压：45kV；
c) 额定电流：2A；
d) 电感量：104H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：油浸式；
g) 重 量：约70kg；
4、电容分压器FRC-500kV -500 pF 1套
a) 额定电压：500kV
b) 电容量：500pF
c) 介质损耗：tgσ≤0.15%；
d) 分压比：1000：1
e) 测量精度：1.0级
f) 重 量：约40kg
5、谐振电容器500kV/500 pF 1套
a) 额定电压：500kV
b) 高压电容量：500pF
c) 介质损耗：tgσ≤0.15%；
d) 测量精度：1.0级
e) 重 量：约50kg
五、供货清单
| 序号 | 设备名称 | 型 号 及 规 格 | 数量 | 单位 |
| 1 | 激励变压器 | 40kVA/30kV/20kV/5kV/1kV/0.4kV | 1 | 台 |
| 2 | 变频电源 | 40kW/380V | 1 | 台 |
| 3 | 高压电抗器 | 90kVA/45kV | 12 | 台 |
| 4 | 电容分压器 | 500kV/500pF | 1 | 套 |
| 5 | 谐振电容器 | 500 kV/500 pF | 1 | 套 |
| 6 | 试验连接线 | 1 | 套 |
六、设备遵循标准
GB10229～88 《电抗器》
GB1094 《电力变压器》
GB50150～2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596～1996 《电力设备预防性试验规程》
GB1094.1～GB1094.6-96《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
