3000kVA/500kV变频串联谐振试验装置

3000kVA/500kV/变频串联谐振试验装置技术指标

一、适用范围

           1、满足220kV/300mm2长度≤2km电缆的变频交流耐压试验，电容量≤0.234μF，试验频率为30～300Hz,试验电压216kV。

           2、满足60MW/220kV及以下的电力变压器中性点耐压，电容量≤0.02μf，试验频率为45～65Hz，试验电压≤160kV。

           3、满足220kV线路绝缘子，开关,GIS,等设备的交流耐压试验，试验频率为30～300Hz，高试验电压不超过495kV。

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿；

           n 断电保护：试验电源断电后，装置能快速保护；

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；

     三、成套装置技术参数

           1.       额定容量：3000kVA；

           2.       输入电源：单相380V电压，频率为50Hz；

           3.       输出电压：500kV；250 kV；

           4.       输出电流：6A；12A；

           5.       工作频率：30～300Hz；

           6.       波形畸变率：输出电压波形畸变率≤1%；

           7.       工作时间：额定负载下允许连续60min；

           8.       温   升：额定负载下连续运行60min后温升≤65K；

           9.       品质因素：装置自身Q≥30(f=45Hz)；

           10.     保护功能：对被试品具有过流、过压及试品闪络保护；

           11.     测量精度：系统有效值0.15级；

           12.     使用环境：

                     环境温度：-15℃～45℃;

                     相对湿度：≤90%RH;

                     海拔高度: ≤2500米；

     四、部件装置技术参数

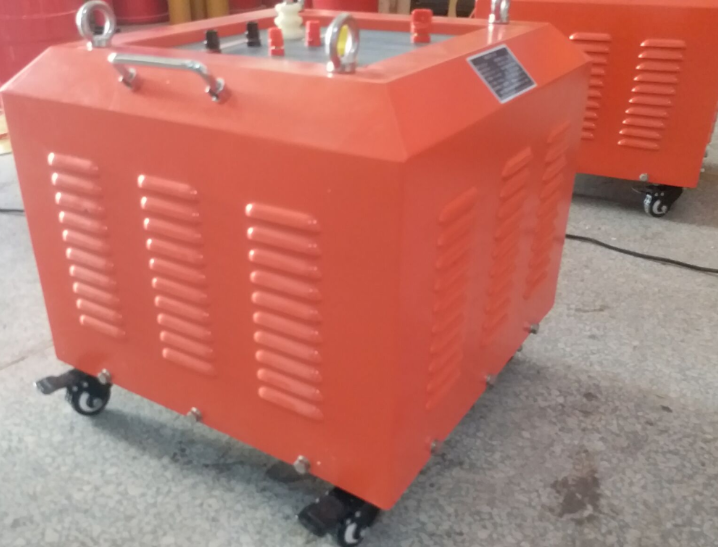

           1.       激励变压器  180kVA/15kV/30kV/0.4kV           1台

           a)       额定容量：180kVA；

           b)       输入电压：380V，单相；

           c)       输出电压：15kV；30kV；

           d)       结   构：油浸式；

           e)       重   量：约560 kg；

           2.       变频电源  180kW/380V                     1台

           a)       额定输出容量：180kW

           b)       工作电源：380±10%V（单相），工频

           c)       输出电压：0～400V，单相，

           d)       额定输入电流：470A

           e)       额定输出电流：470A

           f)         频率调节范围：20～300Hz

           g)       频率调节分辨率：≤0.1Hz

           h)       重   量：约185 kg；

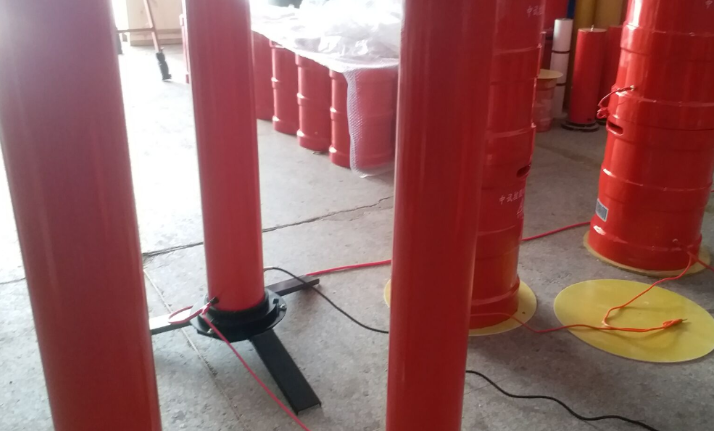

           3.       高压电抗器1500kVA/250kV                   2节

           a)       额定容量：1500kVA;

           b)       额定电压：250kV；

           c)       额定电流：6A；

           d)       电感量：220H/单节；

           e)       品质因素：Q≥30 (f=45Hz)；

           f)         结   构：油浸式；

           g)       重   量：约1000kg；

           4、电容分压器FRC-500kV -500 pF                       1套

           a)       额定电压：500kV

           b)       高压电容量：500pF

           c)       介质损耗：tgσ≤0.15%；

           d)       分压比：1000：1

           e)       测量精度：1.0级

           f)       重   量：约40kg

           5、 谐振电容器500kV/2000 pF                       1套

           a)       额定电压：500kV

           b)       高压电容量：2000pF

           c)       介质损耗：tgσ≤0.15%；

           d)       重   量：约40kg

     五、供货清单

     六、设备遵循标准

           GB10229～88         《电抗器》

           GB1094                 《电力变压器》

           GB50150～2006     《电气装置安装工程电气设备交接试验标准》

           DL/T 596～1996     《电力设备预防性试验规程》

           GB1094.1～GB1094.6-96《外壳防护等级》

           GB2900                       《电工名词术语》

           GB/T16927.1~2-1997   《高电压试验技术》
