1800kVA/50kV工频谐振试验装置

1800kVA/50kV工频谐振试验装置技术指标

  一、适用范围

           满足150MW~200MW水力发电机的交流耐压试验,单相对地电容量2.5μF,高试验电压不超过42kV

     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

           3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置;

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置;

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿;

           n 断电保护：试验电源断电后，装置能快速保护;

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流;

     三、成套装置技术参数

           1.额定容量：1800kVA；

           2.输入电源：单相380V电压，频率为50Hz；

           3.输出电压：大50kV；

           4.输出电流：大36A（50kV）；

           5.工作频率：50Hz；

           6.波形畸变率：输出电压波形畸变率≤1%；

           7.工作时间：额定负载下允许连续5min；过压1.1倍1min；

           8.温   升：额定负载下连续运行5min后温升≤50K；

           9.品质因素：装置自身Q≥20(f=50Hz)；

           10.保护功能： 对被试品具有过流、过压及试品闪络保护；

           11.测量精度：系统有效值交流1.0级。

           12.噪声水平： ≤65dB

           13.使用环境：

           a)  环境温度：-150C–+500C;

           b)  相对湿度：≤95%RH;

           c)  海拔高度: ≤3500米；

           d)  无导电尘埃；

           e)  大日温差：25℃

           f)  大气压力：0.1MPa

           g)  大气湿度：11g/m3

           h)  8地震强度：≤7级

           i)  9电源电压的波形为实际正弦波,波形畸变率<3%

           j)  10.设有一可靠接地点，接地电阻<0.5W

           k)  11.无火灾及爆炸危险；

           l)  12.不含腐蚀金属和绝缘的气体存在。

     四、部件装置技术参数

           1.激励变压器180kVA/5KV/0.4kV             1台

           a.额定容量：180kVA；

           b.输入电压：380V，单相

           c.输入电流：450A

           d.过流能力：在110％In额定电流持续时间1min

           e.输出电压：5KV

           f.结   构：油式； 铁心线圈结构

           g.重   量：约400 kg；

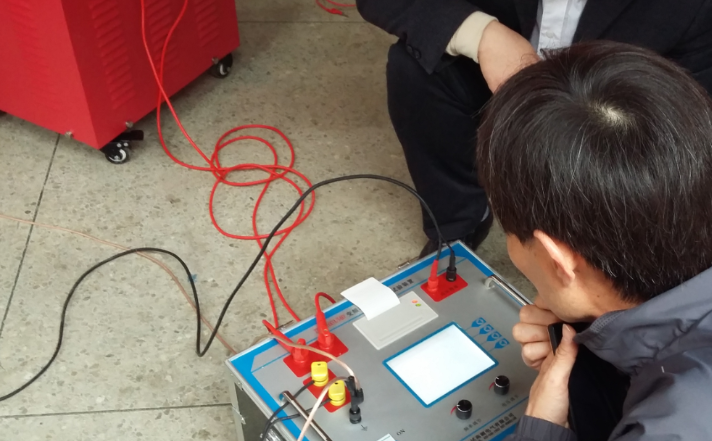

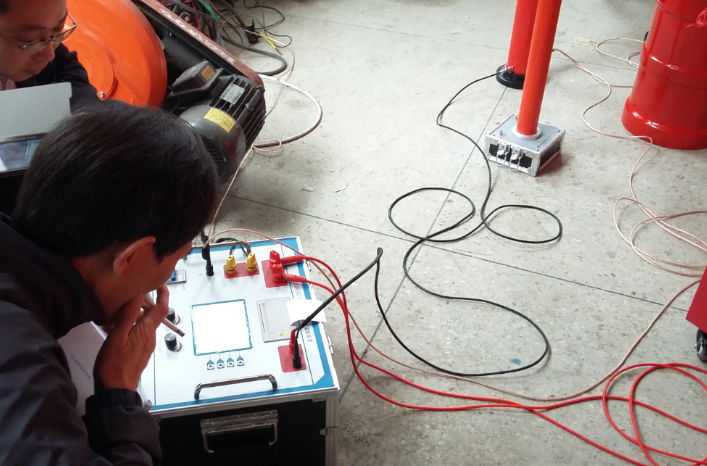

           2.控制台180kVA/380V                       1台

           a.额定输出容量：150kVA

           b.工作电源：380±10%V（单相），工频

           c.输出电压：0–430V，单相，

           d.额定输入电流：450A

           e.额定输出电流：450A

           f.输 出 波 形：正弦波

           g.电压测量精度：0.5%

           h.运 行 时 间：额定容量下连续5min

           i.额定容量下连续运行30min元器件高温度≤65K;

           g.噪 声 水 平：≤50dB

           k.台体总重量：30kg

           h.重   量：约800kg；

           3.固定电抗器500kVA/50kV              2节

           a.额定容量：500kVA;

           b.额定电压：50kV；

           c.额定电流：10A；

           d.电 感 量：20H/单节；

           e.品质因素：Q≥40 (f=50Hz)；

           f.过压倍数：1.1倍（1min）

           g.结   构：油式；

           h.重   量：约450kg；

           4分压器FRC-50 kV                        1套

           a)    额定电压：交流50KV；

           b)    分 压 比：1000：1

           c)    测量精度：交流有效值1.0级；

           d)    重   量：约8kg

     五、供货清单

     六、设备遵循标准

           GB10229-1988        《电抗器》

           JB/T9641－1999     《试验变压器》

           GB1094.1-1996       《电力变压器第部分总则》

           GB1094.2-1996       《电力变压器第二部分温升》

           GB1094.3-200         《电力变压器第三部分绝缘水平和绝缘试验》

           GB1094.5-2003       《电力变压器第五部分承受短路的能力》

           GB311.1-1997         《高压输变电设备的绝缘与配合》

           GB/T 16927.1-1997 《高电压试验技术》第部分 一般试验要求

           GB/T 16927.2-1997 《高电压试验技术》第二部分 测量系统

           GB/T509-1997        《电力变压器试验导则》

           GB7252-1987         《变压器油中溶解气体分析和判断导则》

           GB7328-1987         《变压器和电抗器的声级测量》

           JB8749-1998         《调压器通用技术条件要求》

           GB50150-91          《电气装置安装工程电气设备交接试验标准》

           GB/T 507-1986      《绝缘油介电强度测定法》

           GB/T6451-1999     《三相油浸式电力变压器持术参数和要术》

           JB/T501-1991       《变压器试验技术》
