高压谐振试验装置1.2km/35kV/300mm²

为了能够让自己的微机正常的运作，那么我们在挑选高压谐振试验装置（电缆/1.2km/35kV/300mm²）的时候，也必须要非常的认真才能够挑选到一个很多人都非常信任的厂家。因为有不少的朋友会看到特别多的高压谐振试验装置（电缆/1.2km/35kV/300mm²）有品牌，但是我们大家在挑选的时候，一定要去一个特别正规的平台里面，了解到哪一个厂家里面所销售出来的值得信任。不少的朋友们在了解过后，发现有的厂家确实很好，产品确实也很好。
关注度高
在微机市场上，高压谐振试验装置（电缆/1.2km/35kV/300mm²）是*的。市场竞争力也很大。很多人会去购买这样的测试仪，好多厂家都有人去询问。这也是每个人购买这样设备的重要原因。在未来，这样的仪器肯定会受到更多人的关注。像这个仪器大家肯定想会更多地了解它。这也是因为这样的仪器具有更好的竞争力，所以你不必担心质量问题。现在这个仪器在全国很多地方都有，而且口碑非常好。

方案说明：
A.本方案针对的试品对象仅限于文中所列项目，任何细微的改 变均可能导致方案的变更，请勿随意套用；
B.本套装置的工作环境已经在文中明确限定，如果使用人员不重视，可能导致设备的损毁；
C.如有新技术在此设备中应用，我们不会对既往的方案进行修改，因此在您选择我们的产品时一定要让我们的销售工程师重新制定新的方案，此方案仅供参考。
本方案被试品以及试验要求是：26kV/35kV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz,试验电压52kV。
1.2km电缆调频式串联谐振试验装置解决方案如下：
Ⅰ.被试品试验工作环境
1.环境温度：－15℃ –40℃;
2.相对湿度：≤90%RH;
3.海拔高度:  ≤2500米；
Ⅱ.串联谐振试验装置主要技术参数及功能
1.额定容量：270kVA；
2.输入电源：单相380V电压，频率为50Hz；
3.额定电压：45kV；90kV；180KV；270kV
4.额定电流：6A； 3A； 1.0A；
5.工作频率：20-300Hz；
6.波形畸变率：输出电压波形畸变率≤1%；
7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8.温 升：额定负载下连续运行60min后温升≤65K；
9.品质因素：装置自身Q≥30(f=45Hz)；
10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11.测量精度：系统有效值1.5级；
Ⅲ.试验设备遵循标准
GB10229-88                        《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996                    《电力设备预防性试验规程》
GB1094.1-GB1094.6-96      《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
Ⅳ.装置容量确定：
26kV/35KV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz试验电压52kV。
试验电流I=2πfCU试 =2π×35×0.228×10-6×52×103=2.6A
对应电抗器电感量 L=1/ω2C=90H
设计六节电抗器，使用电抗器二节串联三组并联，则电抗器单节为45kVA/45kV/1A/135H，通过单独或组合使用能输出90KV，180kV，和270kV，系统总容量为270kVA。
Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为270kVA/180kV，45kV，270kV;分六节电抗器，电抗器单节为45kVA/45kV/1A/135H通过组合使用能满足上述被试品的试验要求。


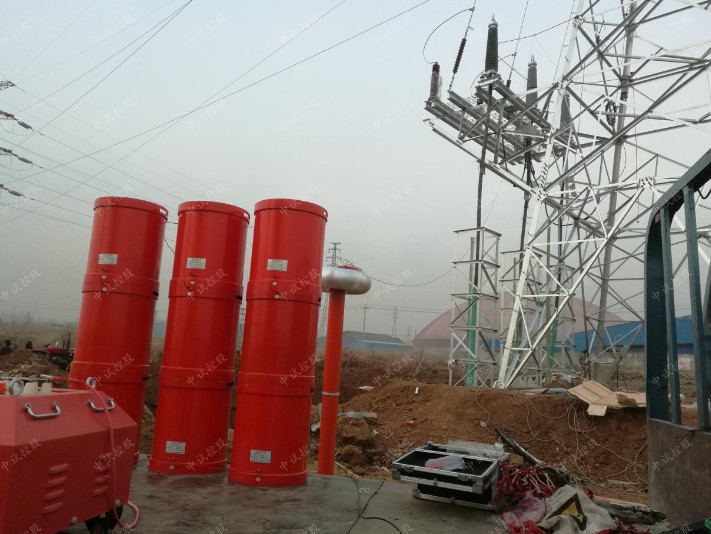

Ⅶ.串联谐振系统配置及其参数
1.激励变压器JLB-12kVA/1kV/3kV/5kV/0.4kV         1台
a)额定容量：12kVA；
b)输入电压：400V，单相；
c)输出电压：1kV；3kV； 5kV
d)结 构：干式；
e)重 量：约90 kg；
2.变频电源BPXZ-12kW/380V         1台
a)额定输出容量：12kW
b)工作电源：380±10%V（单相），工频
c)输出电压：0 – 400V，单相，
d)额定输入电流：31.5A
e)额定输出电流：31.5A
f)输 出 波 形：正弦波
g)电压分辨率： 0.01kV
h)电压测量精度：0.5%
i)频率调节范围：30 – 300Hz
j)频率调节分辨率：≤0.1Hz
k)频率稳定度： 0.1%
l)运 行 时 间：额定容量下连续60min
m)额定容量下连续运行60min元器件温度≤65K;
n)噪 声 水 平：≤50dB
o)可实现以下功能
   1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
   2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频大耗时3分钟(全频扫). 频率分辨率0.1Hz
   3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程
   4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在出力状态，调频时绘制频率电压曲线。
   5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作
   6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
   7)软件经过严格模拟运行检验，运行安全、稳定、可靠
   8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；
   9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
   10)保护功能：具有断电、过流、过压及闪络保护功能；
        a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
        b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
        c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
        d)断电保护：试验电源断电后，装置能快速保护
   11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
   12)外观及操作界面充分采用人性化设计，美观大方，操作简便
   13)重量约25kg；
3.高压电抗器DK-54kVA/45kV         6节
a)额定容量：54kVA;
b)额定电压：45kV；
c)额定电流：1.2A；
d)电 感 量：145H/单节；
e)品质因素：Q≥30 (f=45Hz)；
f)结 构：干式；
g)重 量：约65kg；
4.电容分压器FR-200 kV -1000pF         1套
a)额定电压：200kV；
b)高压电容量：1000pF
c)介质损耗：tgσ≤0.5%；
d)分 压 比：1000：1
e)测量精度：有效值1.5级;
f)重 量：约28kg；
Ⅷ.总结：1.2km电缆调频式串联谐振试验装置解决方案为BPXZ-2700kVA/270kV/135kV调频式串联谐振试验装置
