一、 概述

本套产品是由高压试验变压器和控制台两部分组成。其性能*、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、 结构及面板布置示意图

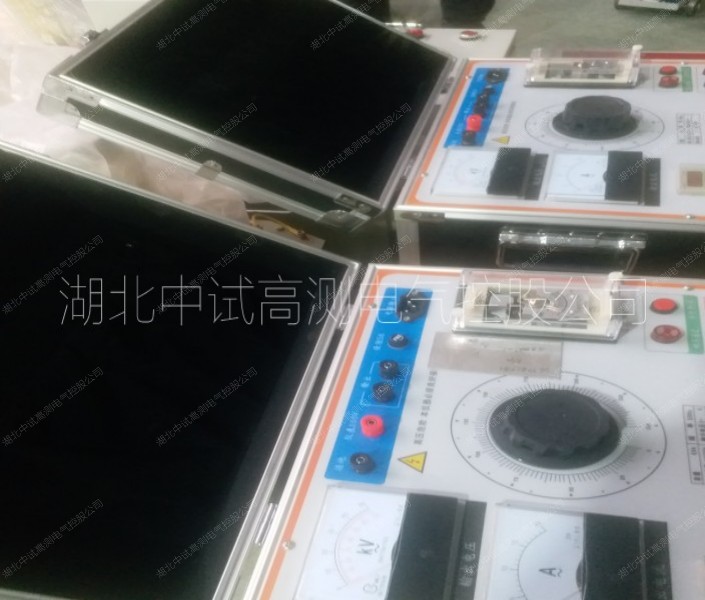

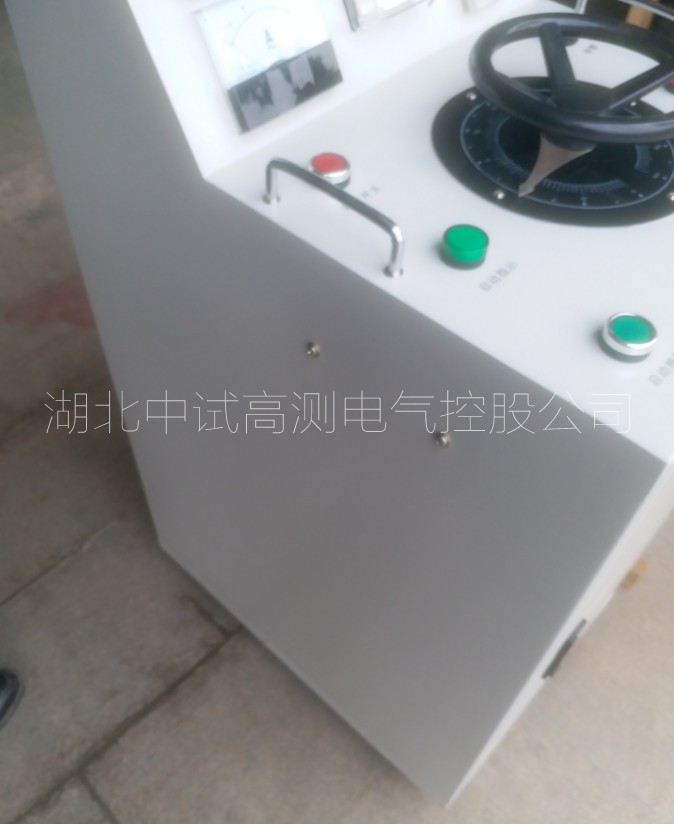

操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：

1—停止按钮 2—计时按钮 3—启动按钮

4—输出调节 5—零位指示 6—工作指示

7—声光报警 8—电源指示 9—高压电压

10—计时整定 11—高压泄漏电流指示（定制，通用操作台无）

12—电流倍率/切除 13—低压电流 14—过流保护整定 15—电源输入端子 16—电压输出端子 17—仪表端子 18—高压端子（定制，通用无） 19—接地

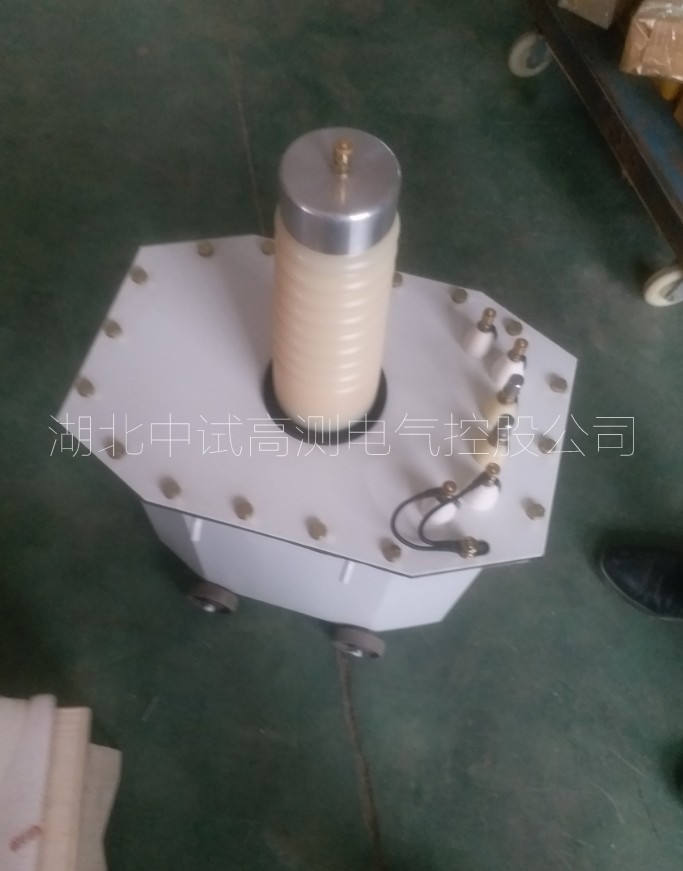

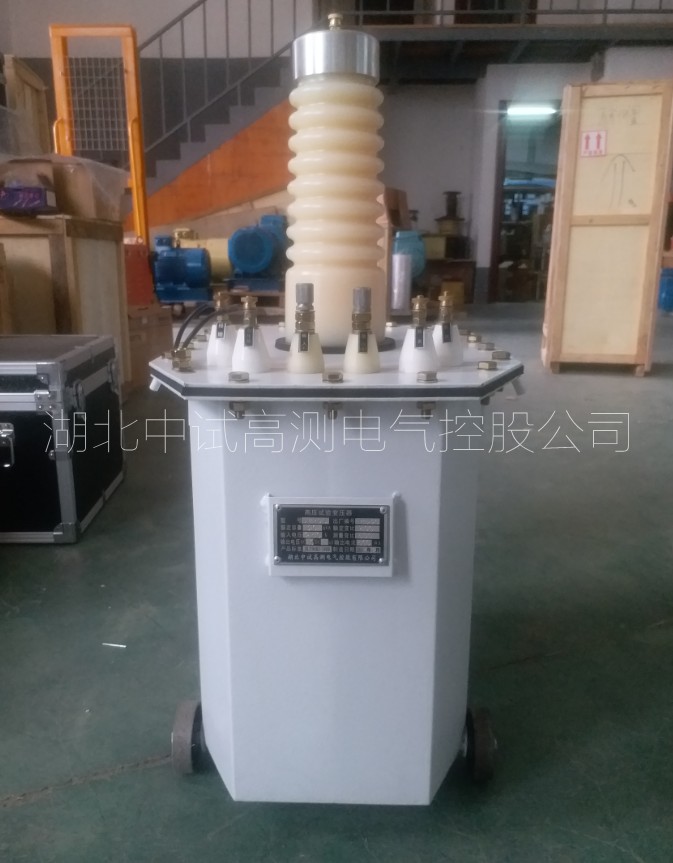

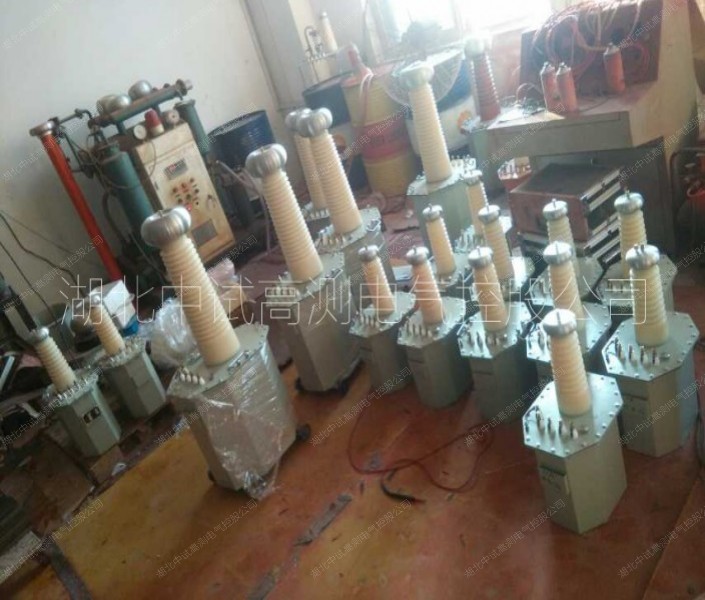

变压器为八角形钢板结构，表层喷塑流行色，具有结构合理、外形美观、移动方便等特点。

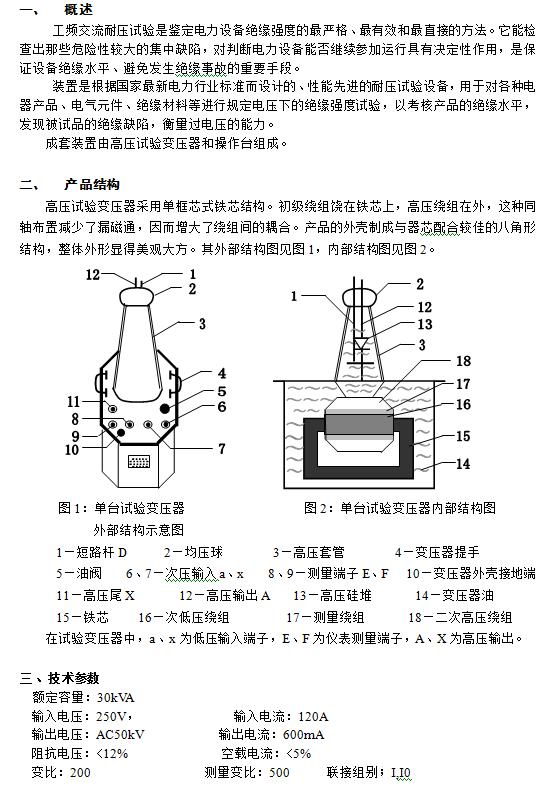

变压器结构示意图如下：

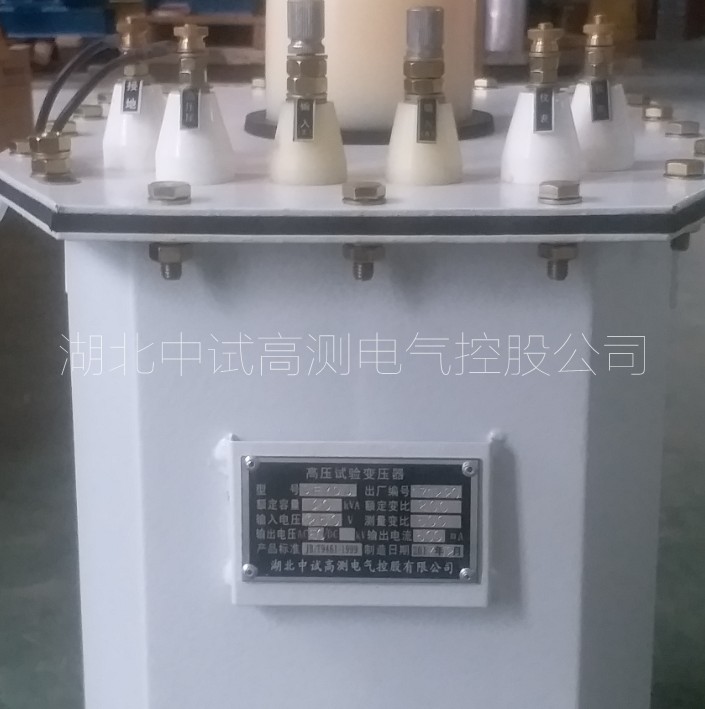

20—油塞盖 21—输入 22—仪表 23—高压尾 24—均压球 25—50KV高压输出接线端子 26-短路杆（交流变压器无）

三、主要技术参数：

高压试验变压器参数：

容量：30KVA

输入电压：AC400V 50Hz

输入电流：75A

输出电压：AC50KV

输出电流：AC600mA

控制台主要参数：

容量:30KVA

输入电压:AC380V 50Hz

输入电流:78A

输出电压:0～430V

输出电流:0～70A

四、 使用方法

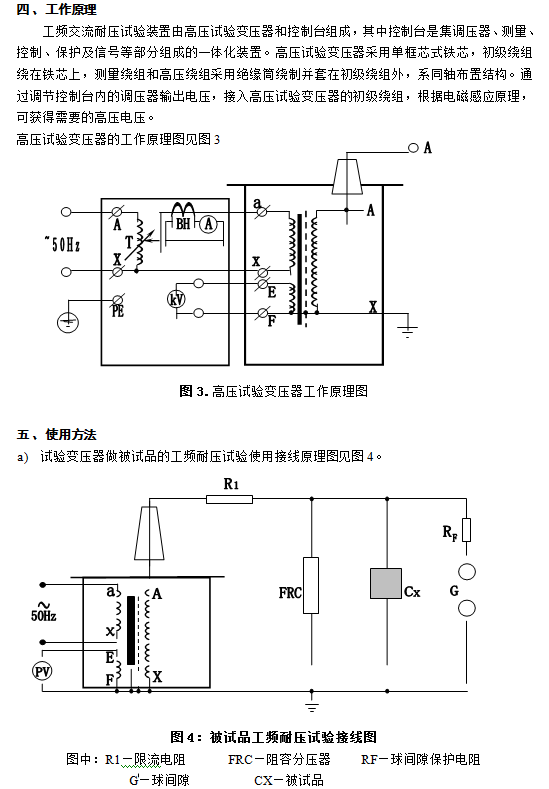

a) 按照试验要求将操作台、变压器、被试品连接好。如下图：

b) 接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。

c) 按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。（变压器）过流动作设定值=过流继电器刻度盘读数×15×K。，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。

d) 以上所有工作完成后，表示可以送电操作。按下启动按钮（3），红灯亮绿灯灭，一次主回路吸合，调压器受电。顺时针旋动调压器手柄开始升压。此时黄灯灭。密切注意电压表（9）的指示，当升到被试品的耐压值时，按下计时按钮（2）开始耐压计时并注意被试品的情况。

e) 当耐压计时到时，操作台自动声光报警。应立即逆时针旋转调压器手柄至零位，按下停止按钮和计时按钮，绿灯和黄灯亮和红灯灭。试验即告完毕。

f) 在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器（14）动作，切断主回路。此时应将调压器逆时针旋转至零位。

6,高压可输出交流和直流，短路杆接入时，输出交流；短路杆拧出拿下时，输出直流。

五、使用条件

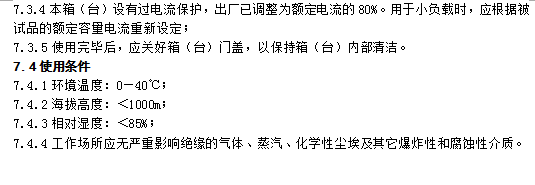

g) 温度：0～40℃

h)海拔高度：＜1000m

i) 相对温度：＜85%

j) 工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。

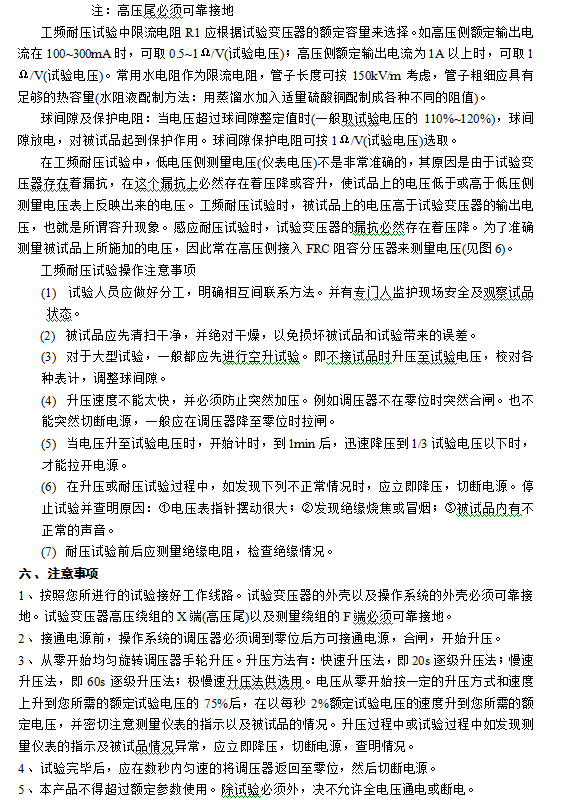

六、 注意事项

a) 开箱时应检查有否运输损坏或不良接触。

b)使用一时间后应检查各电器元件是否良好，特别是调压器碳刷的接触良好。

c) 严格按照程序操作。
