湖北中试高测电气控股有限公司为您解答：安装完工频耐压试验设备之后，还有一些事情需要我们做好，否则设备就不能够正常的进行工作，只有当你能够认真的去关注这些方面的东西，对于设备的一些情况有了更多的了解，然后才可以有比较好的选择。

认真的做好检查

完成安装之后，我们还应该认真的做好各个方面的检查，确定其中的情况，这对于我们来说很重要，每一个人在安装之后，必须要认真的去关注到这些方面的具体内容，把整个的安装工作都做得很好，并且完成相应的检查。

有正确的调试

工频耐压试验设备安装完之后，还应该正确的做好调试的工作，当我们能够正确的做好各个方面的调试，并且注意到其中的一些具体的情况，然后我们才可以完成一些对应的事情。每个人在做调试工作的过程中，都要积极的去看一看这些具体的方法，认清楚一些相关的调试的情况，这样才可以更好的完成具体的事情。

友情提示：设备使用前务必按图示要求可靠接地！

一、 概述

本套产品是由高压试验变压器和控制箱两部分组成。其性能*、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、 结构及面板布置示意图

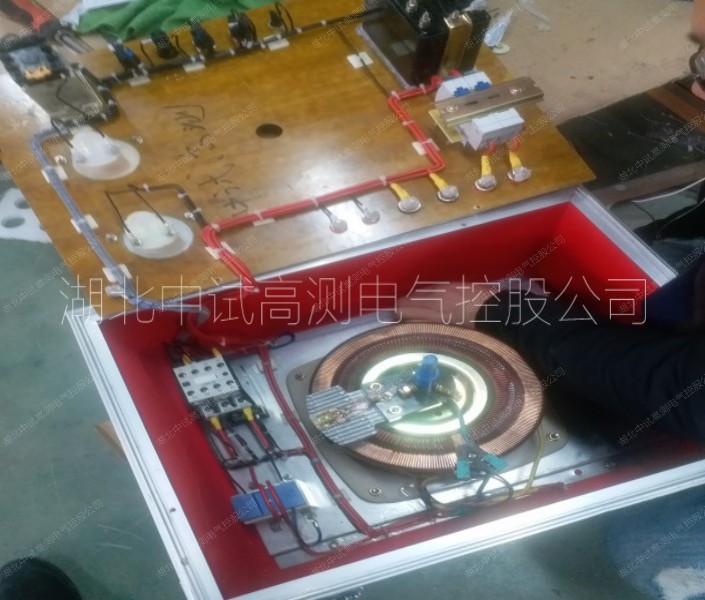

控制箱为箱式铝合金结构，面板采用拉丝铝合金工艺，所有电器元件均装在骨架上，便于安装和维修。面板元件布置如下：

1—计时整定 2—低压电流 3—高压电压 4—接地 5—仪表 6—输出 7—电源输入 8—过流保护整定 9—电源指示 10—送电指示 11—零位指示 12—声光报警 13—电流倍率/切除 14—输出调节 15—计时按钮 15—停止按钮 16—启动按钮

变压器为八角形钢板结构，表层喷塑流行色，具有结构合理、外形美观、重量轻等特点。

变压器结构示意图如下：

18－油塞盖 19—输入 20—仪表 21—高压尾 22—均压球 23—高压输出接线端子 24—短路杆

注：交流变压器无24

三、主要技术参数：

高压试验变压器参数：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC70KV

输出电流：AC:100mA DC71.4mA

控制箱主要参数：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:22.7A

输出电压:0～250V

输出电流:0～20A

三、 使用方法

按照试验要求将控制箱、变压器、被试品连接好。如下图所示:

1． 接上电源，合上电源开关,控制箱绿灯、黄亮 (如果黄 不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到蓝灯亮)，表示可进行试验操作。

2． 按照被试品正常试验所需电流大小和耐压时间，选定电流 倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。

3． 选定变压器的高压电压输出方式:交流输出时顺时针旋入并拧紧短路杆(上图24所示),直流输出时逆时针旋转并拔出短路杆(上图24所示)。

4． 以上所有工作完成后，表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时黄灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

5． 当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄亮。试验即告完毕。

6． 在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

7． 再次使用时,重复上述步骤。

四、 使用条件

1． 温度：-15℃～40℃

2． 海拔高度：＜1000m

3． 相对温度：＜85%

4． 工作场所应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和浸性介质。

五、 注意事项

1． 开箱时应检查有否运输损坏或不良接触。

2． 使用一时间后应检查各电器元件是否良好，特别是调压器碳刷的接触良好。

3． 严格按照程序操作。

六、 电气原理图

符号说明：

X1，X2——电源输入端子 X3，X4——电压输出端子 X5，X6——仪表输入端子 X7——外壳接地端子

FU1——主回路或保险 FU2——控制回路保险

SQ——调压器零位开关 SB1——启动按钮

SB2——停止按钮 SB3——计时按钮

KM——主回路接触器 KA——过流继电器

KT——时间继电器 SA——转换开关

T——调压器 HY——零位指示灯（黄灯） HG——电源指示灯（绿灯） HR——工作指示灯（红灯） PV——高压电压指示 PA——低压电流指示

KM1～KM5——接触器触点
