10KV电缆耐压试验装置

湖北中试高测电气控股有限公司为您解答：选择110KV电缆耐压试验装置|串联谐振之前，我们应该关注整个市场的行情，但是有的人对市场进行了解却并不清楚我们到底要关注什么，这样也会带来了一些问题。

市场上的技术

技术在不断的进步，设备内在的情况也会发生改变，所以当我们想要更好的去了解这些设备，就应该认真的去关注内在的技术。对技术方面有了正确的认识，我们才能够确定其中的具体情况，否则在应用的过程中势必就会受到极大的影响。

各种品牌的情况

生产110KV电缆耐压试验装置|串联谐振的品牌有很多，我们如果真的想要作出选择，应该对不同的品牌有着更多的认识，各个不同的品牌具体的情况会存在很大的差异，如果我们能够认真的去关注其中的东西，然后再做出了相应的选择，那么对于今后来说学生会有保障，所以不管是谁，我们应该去考量这些。

该装置主要针110kV及以下电缆等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象6kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

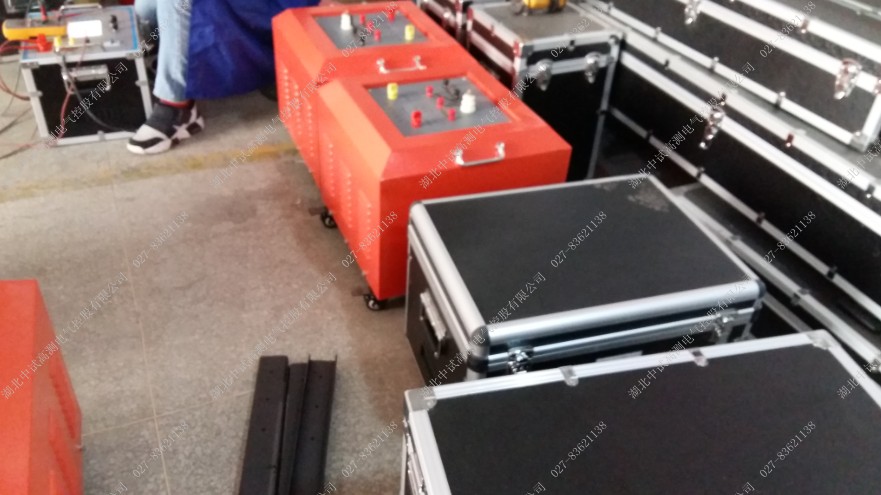

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

我公司调频谐振装置主要功能及其技术特点：

1.1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

1.2、整个装置单件重量很轻，大不超过60kg，便于现场使用。

1.3、装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、半自动模式、手动模式、

1.4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

1.5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率*，方便使用者直观了解是否找到谐振点。

1.6、采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

1.7、技术特点归纳：*的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等

4、全套系统的配置用法说明：

1.1、变频电源单独可靠接地。

1.2、激励变压器一般有好几个高压端输出：

用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；

用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；

用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压比如5-6kV；（110kV变压器）

用于110kV互感器，组合电器，开关等的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压比如10--15kV；

1.3、电抗器和分压器：本装置含有自检功能即不带任何被试品情况下可以自谐升压；电抗器必须保证3节以上叠在一起串联起来和分压器组成谐振回路产生高压。被试品的连线一般接在比较重的电抗器顶端，这样不至于被张力拉倒。电抗器使用时，电抗器底部不要放在铁板上或者带铁的地方，因为电抗器是个开口磁路，试验时和铁板会产生涡流长时间会烧坏电抗器。
