产品简介
详细介绍
产品简介
从多根电缆中准确识别出其中某一根目标电缆，是电力电缆工程师和电缆工经常遇到的技术问题。电缆识别仪目的是为了避免误锯带电电缆而引发的严重事故。
是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。
特别提示：根据本仪器的设计原理，电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围。
关系到人身安全，请确保操作人员严格遵守的安全生产、电力安全规程等法规，请严格使用原厂配件，请认真阅读该说明书，并请严格按照说明书中的要求进行操作。
一律按五项安全规程来操作：适用于电力行业及有可能接触危险电压的各种作业环境。
1、确认工作部位与系统已断开
2、确保测试中不会重合闸
3、高压开关已断开
4、已经挂接地线
5、周围带电部位已悬挂警示牌。
突出优势
手持接收机自动识别并显示结果，确保电缆识别的结果100%准确。轻巧强大，方便携带。
适用于已停电的电缆的现场识别。只要您的目标电缆已停电，就能用本仪器将目标电缆从多根电缆中准确识别出来。
识别时，需要同时使用本仪器的发射机和手持接收机。
发射机采用电流原理，给电缆线芯注入大值为30 A 的脉冲电流信号，该电流在目标电缆周围产生电磁场。
手持接收机通过感应夹钳准确测量到电磁场信号。因电流有方向性，故磁场信号也有方向性。
供电方式
手持接收机使用2节1.5V AA（5号）干电池。应避免新旧电池混用，定期检查电池电量，长期不使用仪器时，请卸下手持机电池。
发射机内置大容量锂电池，长期不使用仪器时，建议每隔一个月充电维护一次，以免电池自放电耗尽损坏电池。充电过程中，请关闭发射机。插上电源适配器后，用12.6V锂电池充电器为内置电池充电。发射机自动控制充电过程，并在电量指示屏中显示剩余电量百分比。
产品特征

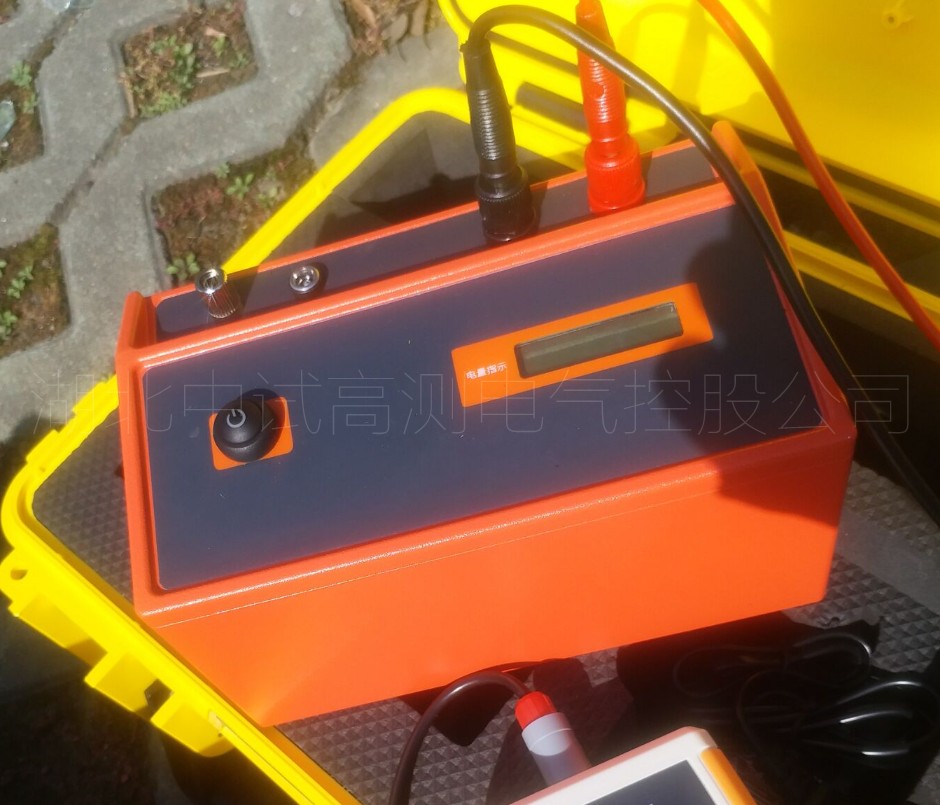

发射机技术参数
工作电源 | 内置12.6V/2.2AH锂电池 |
指示 | 电池电量指示 |
脉冲电压 | 500V |
脉冲电流 | 大30 A （取决于回路电阻的大小） |
脉冲频率 | 10次/分钟 |
脉冲宽度 | 10 ms |
现场连续工作时间 | >10小时 |
显示 | 正显液晶显示屏，阳光下可清晰显示 |
工作温度 | -25～60℃ |
环境湿度 | ≤80%RH，无结露 |
储存条件 | -20℃~50℃，≤95％RH, 无结露 |
体积 | 长180mm×宽110mm×高100mm |
主机净重 | ~1250g（含电池） |
接收机技术参数
工作电源 | 2 节1.5 V 、5号碱性电池 |
指示 | 信号强度显示 |
夹钳 | 内径Ø 180mm柔性夹钳 |
增益调节 | 10级 (-3 dB … 24 dB) |
现场连续工作时间 | >50 小时 |
显示 | 高亮LED灯，阳光下可清晰显示 |
工作温度 | -25～60℃ |
环境湿度 | ≤80%RH，无结露 |
储存条件 | -20℃~50℃，≤95％RH, 无结露 |
体积 | 长150mm×宽80mm×高40mm |
主机净重 | ~220g（含电池） |
附件清单
1、发射机一台
2、手持接收机一台
3、柔性夹钳一只
4、测试线一套
5、电源适配器一个
6、防水安全箱一个
7、使用说明书一份
8、合格证、保修卡
