产品简介
详细介绍
产品别称
模拟断路器，高压模拟开关，微机模拟断路器，模拟（开关）断路器，高压断路器模拟装置，六相模拟断路器，双跳圈高压断路器模拟装置
产品特征
1、双跳圈高压断路器模拟装置输出接点：
断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。

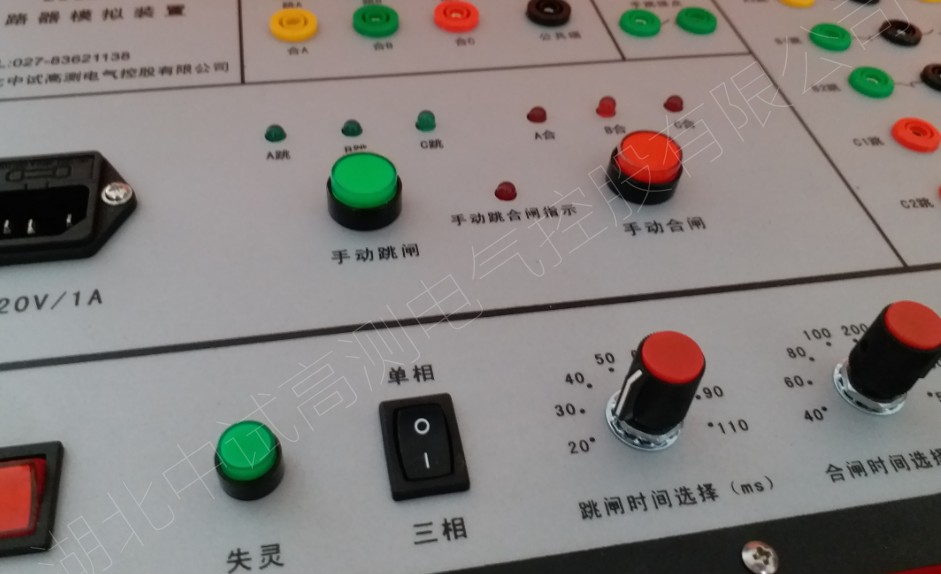

2、手合、手跳接点：
手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。
| 工作电源电压 | AC 220V 10% 50Hz |
| 跳、合闸操作电压 | DC 220V或DC 110V |
| 跳、合闸线圈 | 单合双跳线圈，跳闸6相，合闸3相 |
| 动作方式 | 单相/三相 |
| 跳、合闸时间 | |
| 跳闸时间选择 | 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms |
| 合闸时间选择 | 40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms） |
| 跳、合闸电流 | |

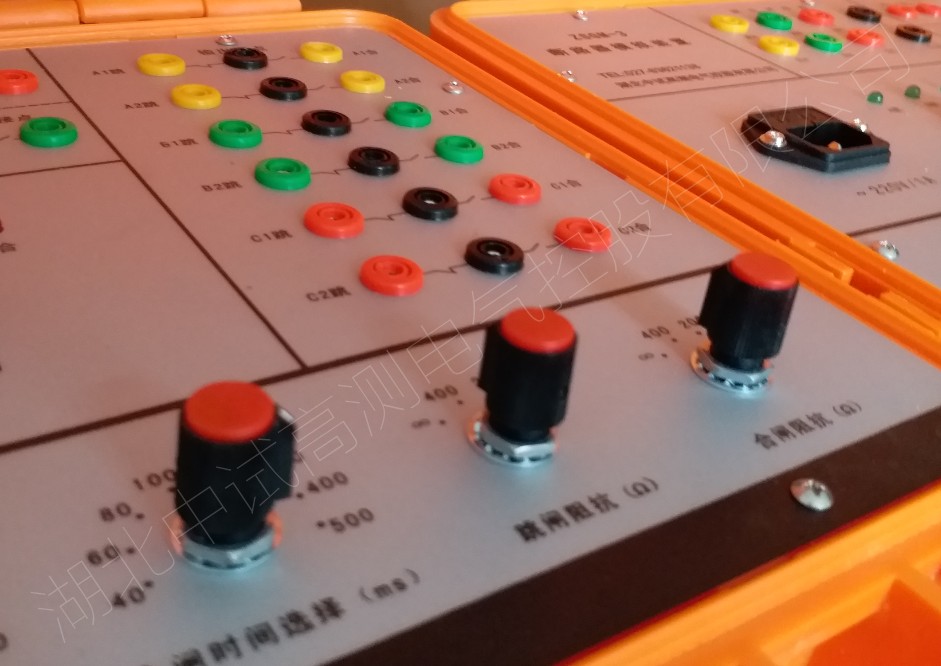

| 跳闸电流（电阻）选择 | ∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。 跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍 |
| 合闸电流（电阻）选择 | ∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。 |
| 断路器失灵 | |
| 开出量 | |
| 接点容量 | DC-0.5A/220V，AC-5A/220V |
| 断路器位置输出接点 | 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相1对常开和1对常闭接点。 |
| 手合、手跳接点 | 手合、手跳按钮各有一对同步输出常开接点 |
