20～300Hz 变频耐压试验仪

产品简介

串联谐振可以用来干什么?

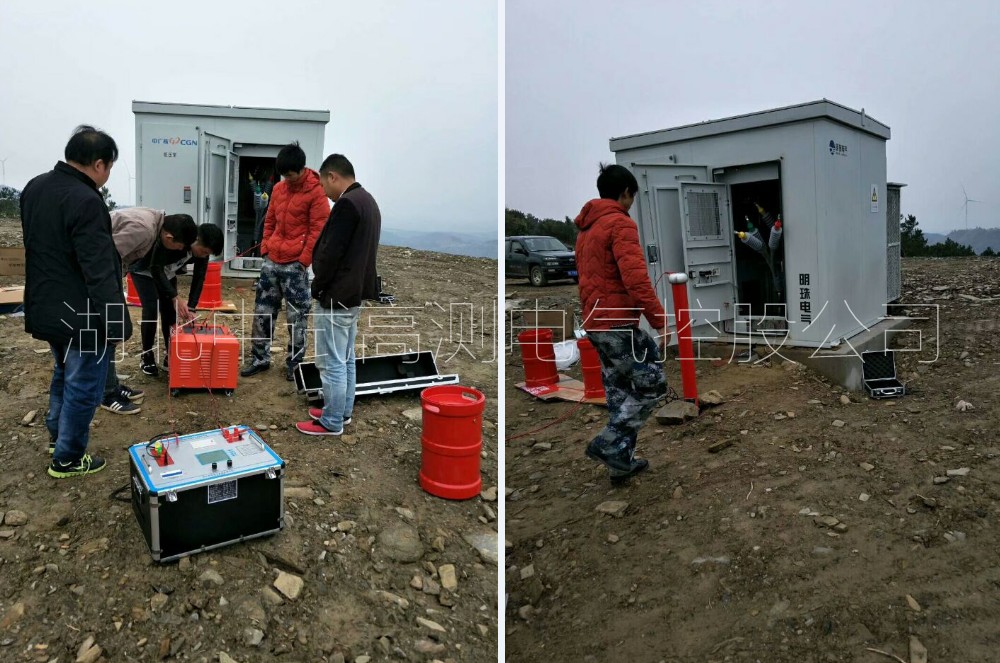

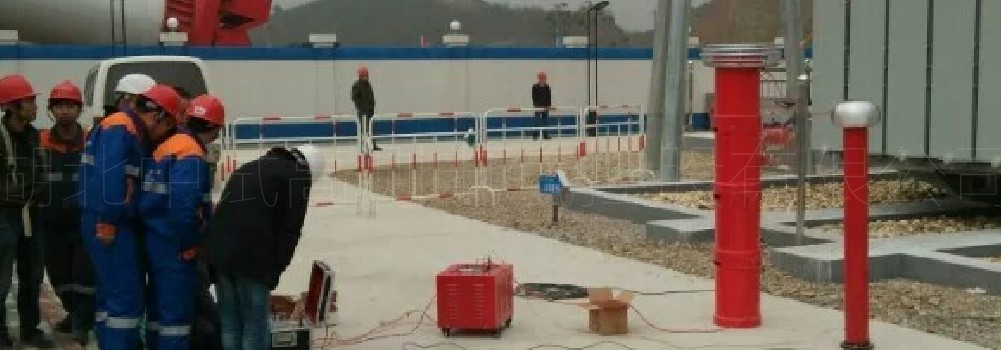

20～300Hz 变频耐压试验仪适用于大容量，高电压的电容性试品的交接和预防性试验。主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备，6kV-220kV高压交联电缆，出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。

1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

对比
串联谐振 VS 工频耐压试验装置  >>     满足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运
串联谐振 VS 超低频高压发生器   >>    超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等
串联谐振 VS 直流高压发生器   >>    直流高压发生器施加的“直流耐压”；串联谐振施加的“交流耐压”

工作原理

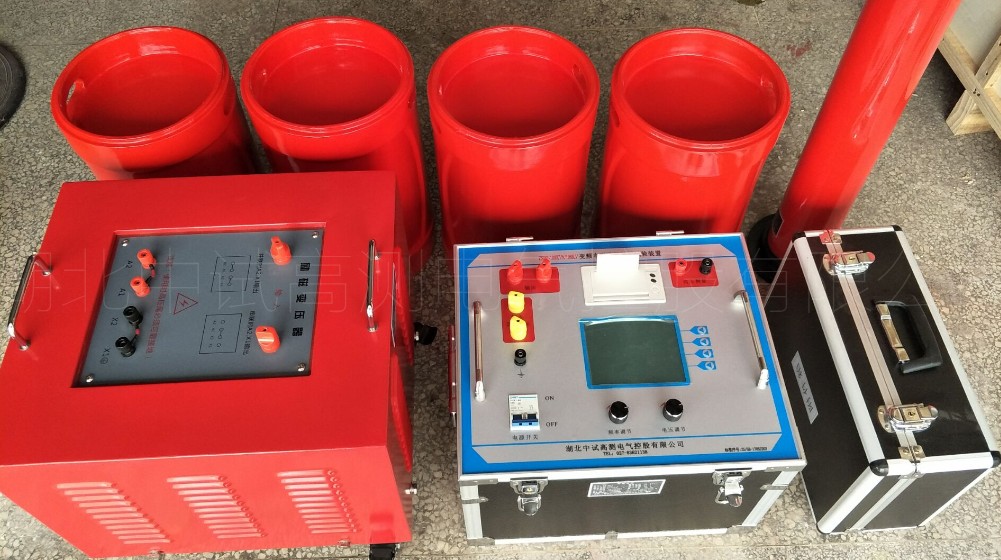

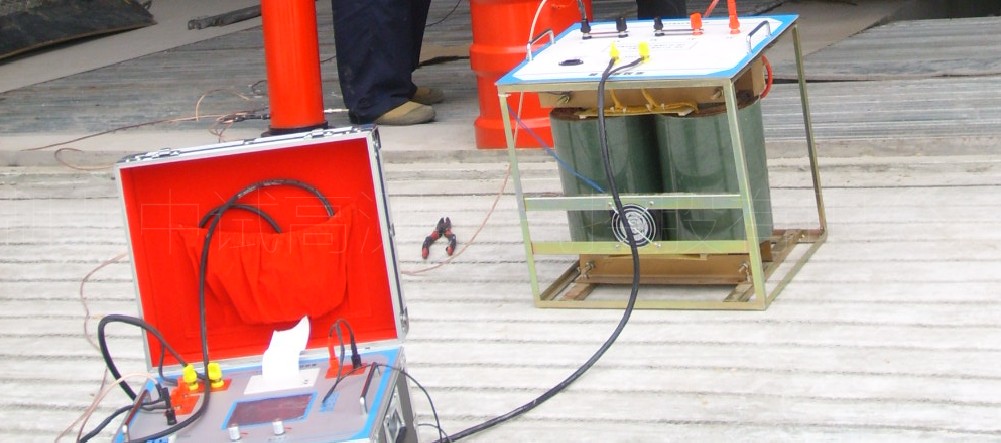

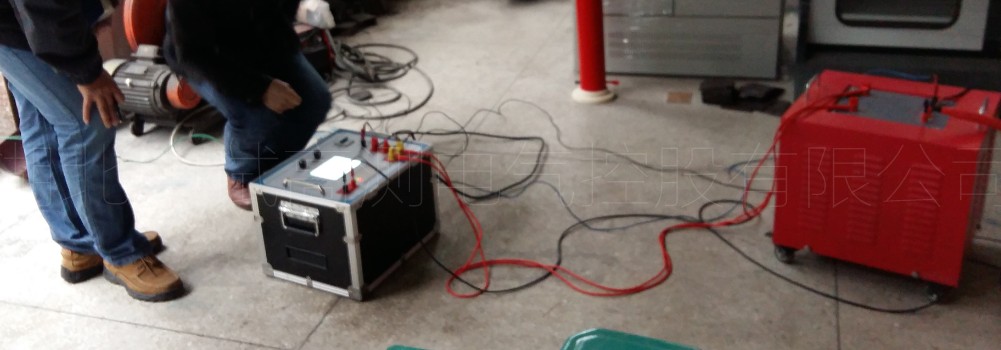

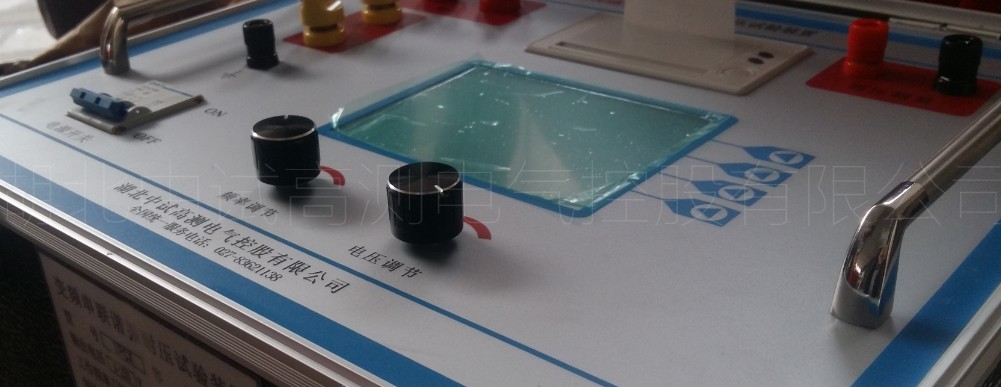

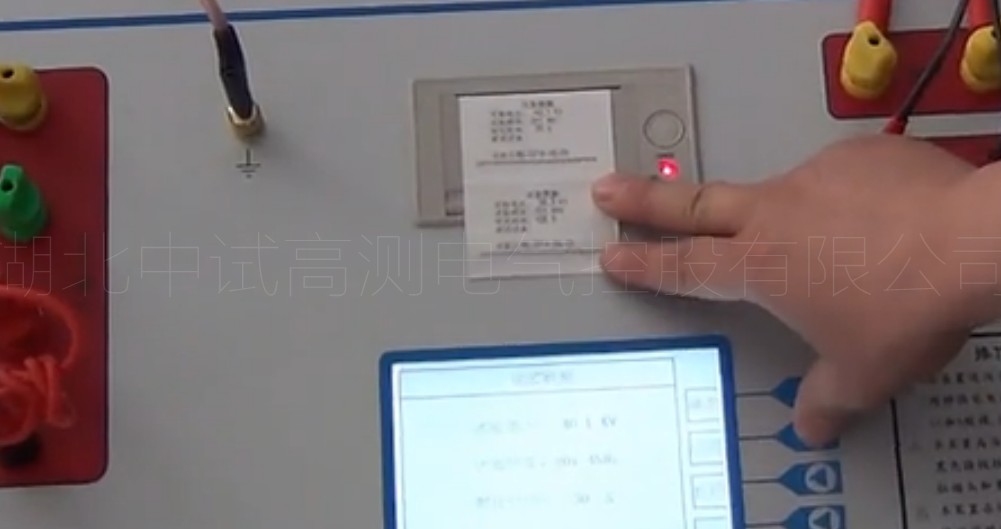

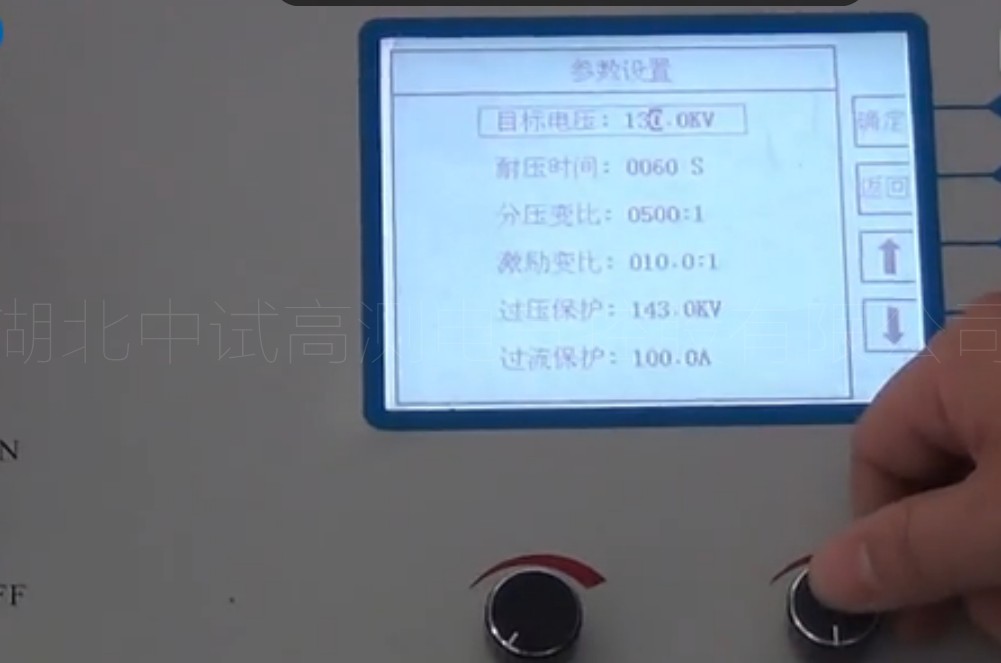

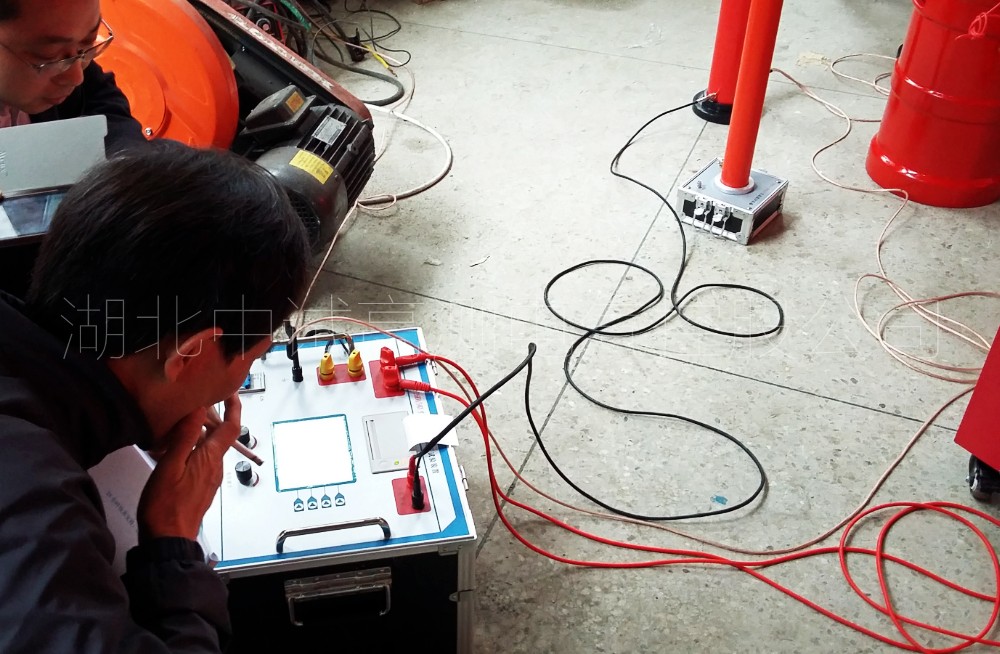

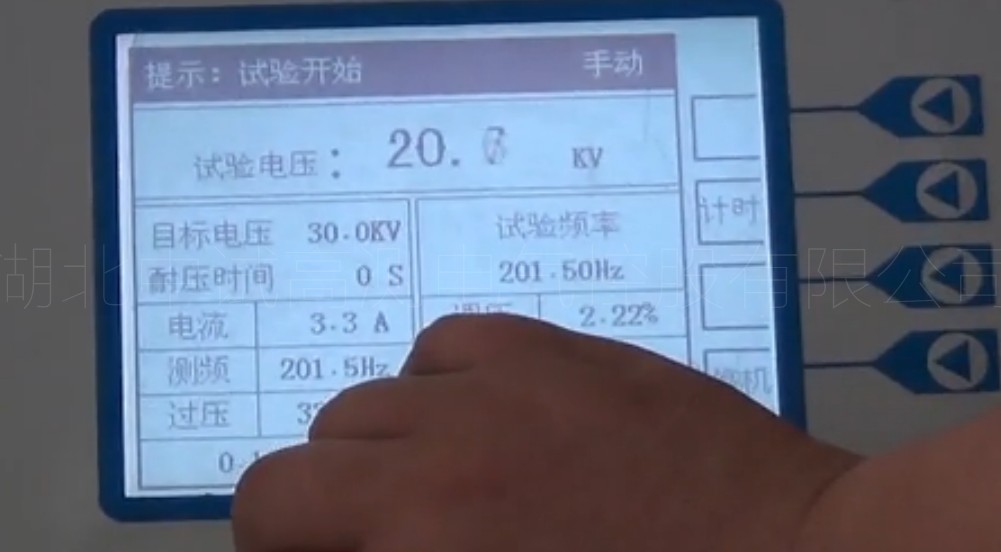

20～300Hz 变频耐压试验仪的工作原理接线,交流220V工频电源,经变频控制单元输出30~200HZ频率可调的电压,送入励磁变压器,升压至0~1000V,经谐振电抗器L和被试品CX,构成高压主谐电路,电容分压器是纯电容式的,用来测量试验电压.先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue,调节变频控制单元的输出频率,当频率满足条件ΩL=1/ΩC,电路即达到谐振状态.此时能在较小的励磁电压Ue下,使被试品CX上产生几十倍于Ue的电压UCX.变频试验系统以串联谐振电路原理工作.谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的.回路谐振后,输出的电压波形为纯正弦波,系统的频率取决于回路的L-C参数.其中电抗器的电抗值是可调的,系统的频率取决于负载电容的大小,如上式.可以根据CX的大小,适当调整电抗器的电感L值,使得谐振频率固定在一个要求的范围内,从而满足必须在工频条件下进行交流耐压试验的试品的实验。

产品别称

电缆交流耐压试验装置，串联谐振试验设备，便携式电缆耐压试验装置
