产品简介
详细介绍
产品简介
超低频高压发生器用途

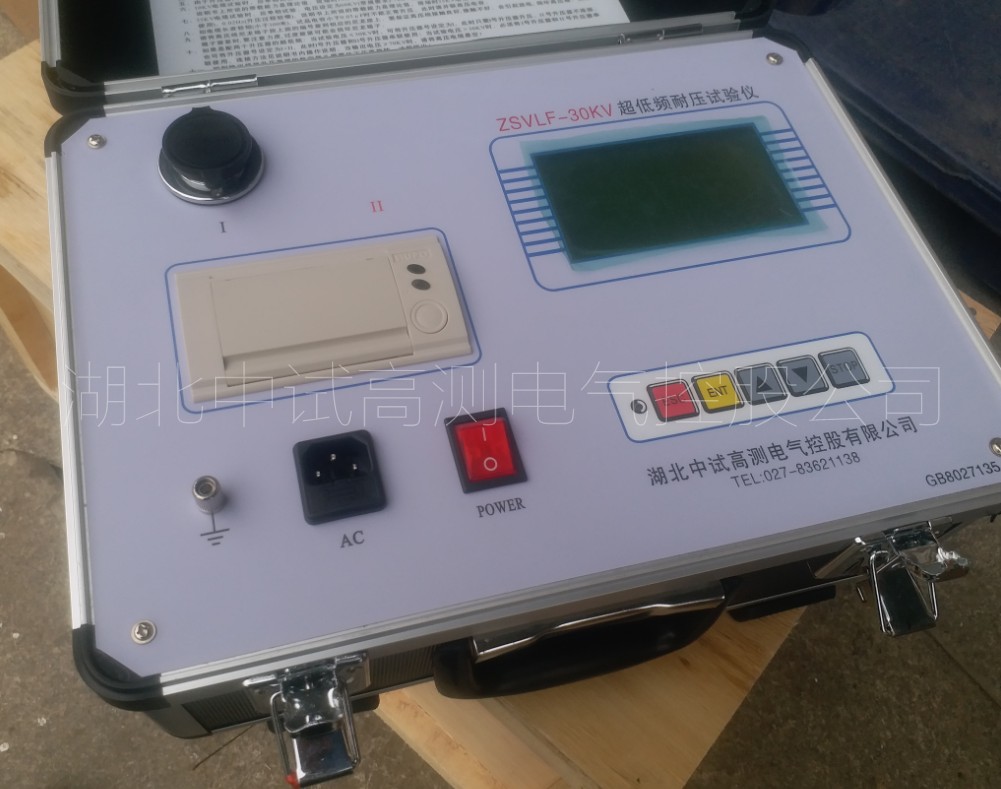

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.01Hz 低频耐压试验仪适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。
0.1Hz 超低频高压发生器符合以下电力行业标准：
执行标准：DL/T 849.4-2004《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，《电力设备测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》
行业内对超低频高压发生器有不少约定俗成的别名，如：超低频耐压试验仪，超低频耐压试验装置。叫法虽不同，但其实都是超低频高压发生器，或以超低频高压发生器为核心设备，搭配其他组件，进行高压耐压试验。
0.01Hz 低频耐压试验仪结合了现代数字变频*技术，采用微机控制，升压、降压、测量、保护*自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标*符合《电力设备测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。
产品别称
0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置
产品特征
1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护
4、低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒
5、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻
6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应
输出频率：0.1Hz、0.05Hz、0.02Hz
带载能力
1、0.1 Hz 大1.1F
2、0.05 Hz 大2.2F
3、0.02 Hz 大5.5F
4、测量精度： 3%
5、电压正，负峰值误差： ≤3%
6、电压波形失真度： ≤5%
使用条件
1、户内、户外；
2、温度：-10℃∽+40℃
3、湿度：≤85% RH
4、电源： 交流50Hz，220V ±5%
表一
| 型号 | 额定电压 | 带载能力 | 用途 | 产品重量 |
| ZSVLF-30KV/1.1 | 30kV/20mA （峰值） | 0.1Hz,≤0.5μF～1.1μF | 10kV及以下电压电缆、电机等 | 控制器：4㎏ 升压体：25㎏ |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| ZSVLF-50KV/1.1 | 50kV/30mA （峰值） | 0.1Hz,≤0.5μF～1.1μF | 15.75kV及以下电压电缆、发电机等 | 控制器：4㎏ 升压体：50㎏ |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| ZSVLF-60KV/1.1 | 60kV/30mA （峰值） | 0.1Hz,≤0.5μF | 18kV及以下电压电缆、发电机等 | 控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（30kV）：25㎏ |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF | ||||
| ZSVLF-80KV/1.1 | 80kV/30mA （峰值） | 0.1Hz,≤0.5μF | 35kV及以下电压电缆、发电机等 | 控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（50kV）：50㎏ |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF |
| 输出额定电压 | 参见表1 | |
| 输出频率 | 参见表1 | 0.1Hz，大1.1 μf |
| 0.05 Hz 大2.2 μf | ||
| 0.02 Hz 大5.5 μf | ||
| 测量精度 | 1% | |
| 电压正，负峰值误差 | ≤3％ | |
| 电压波形失真度 | ≤5％ | |
| 使用条件 | 户内、户外 | |
| 温度 | -10℃～+40℃ | |
| 湿度 | ≤85％RH | |
| 电源 | 交流50 Hz，220V ±5% | |
| 电源保险管 | 参见表1 | |
| 名称 | 说明 | 数量 |
| 控制箱 | / | 1台 |
| 升压器 | / | 1台 |
| 并联电容 | / | 1个 |
| 高压输出线 | / | 1根 |
| 并联电容高压连接线 | / | 1根 |
| 控制电缆 | / | 1根 |
| 电源线 | / | 1根 |
| 接地线 | / | 1套 |
| 放电棒 | / | 1根 |
| 保险管 | / | 若干 |
| 使用说明书 | / | 1本 |
| 检验报告 | / | 1份 |
| 合格证 | / | 1张 |
对海水里的电缆做耐压试验，超低频设备能做吗？
我公司生产的ZSZVLF系列0.1Hz程控超低频高压发生器可以完成对海水里的电缆做耐压试验，只是超低频在海上用发电机带动，容量消耗大，普通发电机无法带动，变频发电机才行（频率稳定在50Hz)。
