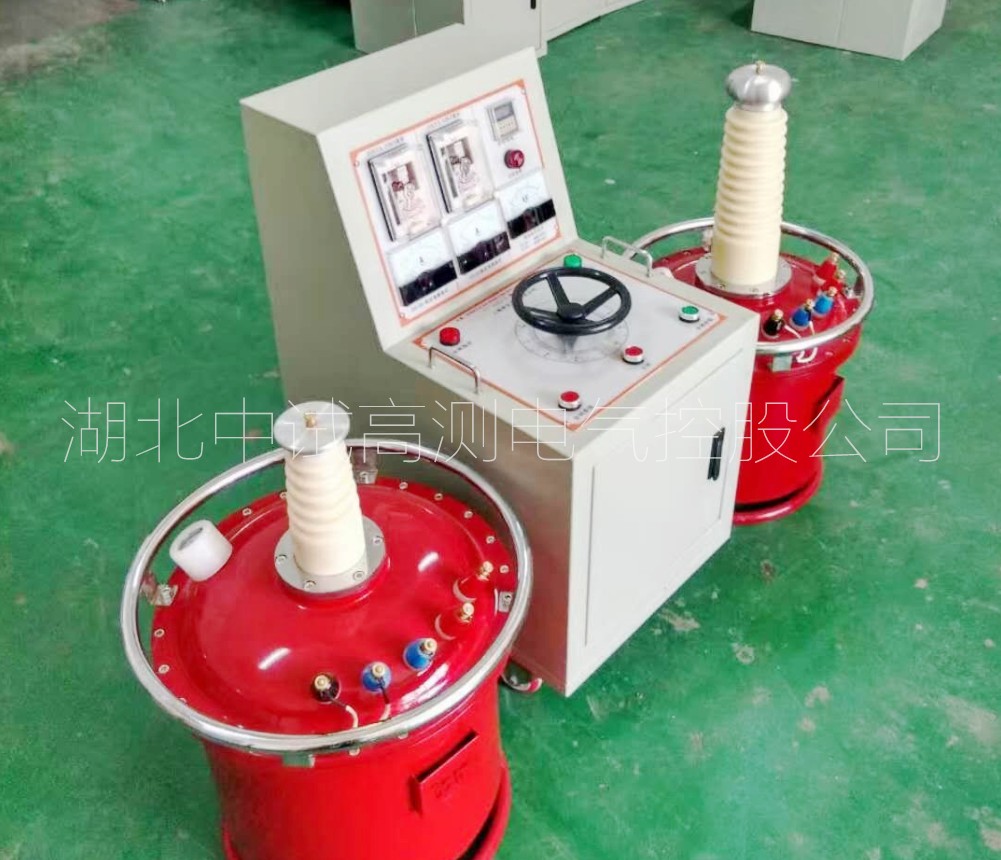

ZSYDQ 充气式试验变压器

产品简介

ZSYDQ 充气式试验变压器是电力设备检测及预防性试验所*的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
湖北中试高测电气控股有限公司经过多年的努力，研究成功了充气式交流试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台充气式交流试验变压器的电压等级可达500KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

产品别称

ZSYDQ 充气式试验变压器，充气式试验变压器、高压耐压试验装置，电力高压试验变压器，超轻型高压试验变压器，高压试验变压器，工频耐压试验装置，充气试验变压器，SF6气体高压耐压仪，气体试验变压器

产品特征

1、该充气式试验变压器体积小，重量轻(比同等级油浸试验变压器轻40%-65%)；
2、洁净，无油污，勿需维护；
3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
4、绝缘强度明显高于油浸试验变压器，电晕极小。 (控制部分可以定做过压保护和过流保护，即双保护功能)
5、类别：交流、交直流、交流串级、交直流串级。双重过流保护，测试更安全。
6、超过设定高低压电流任一电流时自动切断电压输出，降压回零，并发声光报警。
7、安全零位检测：具有回零检测功能，回零确定后方可进行下一步操作，安全可靠。
8、适用局放试验： 可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pc。
9、绝缘阻抗检测功能：具有绝缘阻抗检测功能，直接反映被试品绝缘强度。
0、*适应能力： 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的２倍。

制作工艺

1、产品采用一次压制而成高压套管
2、睡式铁芯设计,有效提高产品的抗震性
3、产品均可通过1.1倍感应耐压试验
4、高低压线采用高强度聚酯、无氧铜杆漆包线
5、铁芯采用全新武钢二硅冷轧硅钢卷片
