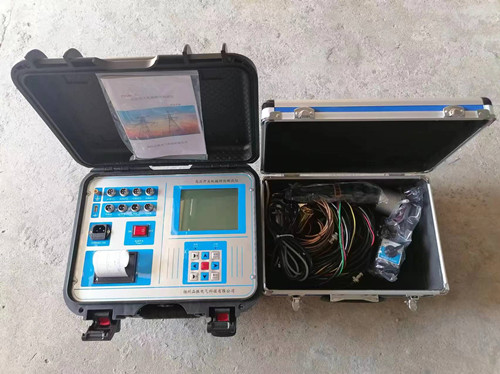

PSGKC-K高压断路器动特性测试仪（12路断口，液晶显示打印）

提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】； 表示按面板上的按键。

技术参数

1.1、 使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃              湿    度  ≦80%RH

1.2、 安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、 基本参数

时    间： 量程   25000.0ms          最小分辩率0.1ms

　　　  误CHA   ① 250   ms档位        0.1ms±1个字

       ② 2500  ms档位        0.1ms±1个字

　　　　  ③ 25000 ms档位          1ms±1个字

合闸电阻： 量程  1600欧                分辨率：1欧

速    度： 量程　 20.00m/s             分辩率0.01m/s

      误CHA　 ① 0-2m/s以内       ±0.1m/s±1个字

       ②  2m/s以上        ±0.2m/s±1个字

行 程：

电    流： 量程 20.00A      分辩率0.01A

输出电源： DC0～280V数字可调/20A（瞬时工作），分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)   重量： 9kg

性能特点

l 时    间：12个断口的固有分、合闸时间，同相同期、相间同期。

l 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

l 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;

每断口的分闸反弹幅值。

l 速    度：刚分、刚合速度，最DA速度，时间－行程特性曲线。

l 行    程：总行程，开距，超行程，过冲行程，反弹幅值。

l 电    流：分、合闸线圈的分、合闸电流值、电流波形图。

l 动作电压：机内提供DC0～280V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

适用于国内外生产的所有型号的SF₆开关、GIS组合电器、真空开关、油开关的机械特性试验。

CHAO强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有数据分析管理软件，具有USB接口，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

术语定义

l 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。

l 同相同期：同相之中，分（合）闸时间最DA与最小之差。

l 相间同期：三相之中，分（合）闸时间最DA与最小之差。

l 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,

              取中间80%，动触头运动的行程与时间之比。

l 最DA速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最DA的单元速度值即为分（合）闸最DA速度。

l 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。

如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）
