PMX-Multi系列是各输出通道相互绝缘的小型多路输出直流电源。PMX32-3DU为2通道输出、PMX32-3TR为3通道输出、PMX32-2QU为4通道输出，各通道可同时变更(跟踪)。
产品简介
详细介绍

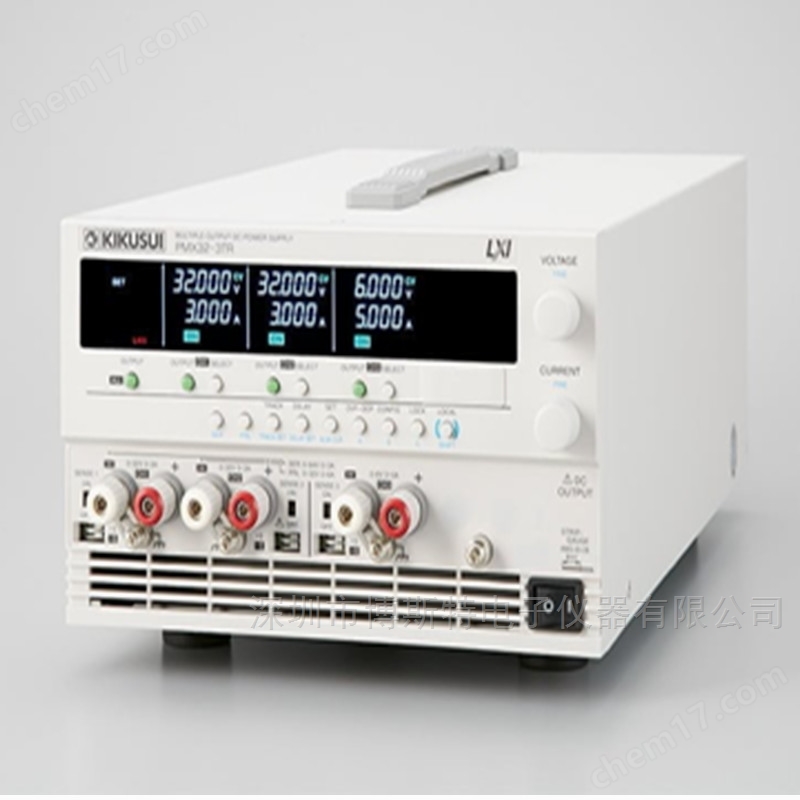

KIKUSUI菊水PMX-Multi系列多通道直流电源
总共有三种型号，有2、3或4个输出口
各输出通道相互绝缘
高设置分辨率：能够实现以1mV或1mA为单位的高分辨率显示
能够跟踪控制所有通道
同时显示所有通道的状态
各个输出的ON/OFF的延迟
能够一键切换串联/并联连接 (CH1与CH2)
标配LAN（LXI）/USB/RS232C接口
单独控制各通道输出的ON/OFF
遥控感测功能
按键锁定、存储器功能（3组记录）
采用彩色液晶显示屏（LCD），提高了可见度
| 规格 | 产量 | 涟漪 | 电力供应波动 | 负荷摆动 | 输入 | 大批 | ||||||
| 品名 | CH | CV | CC | CV | CC | CV | CC | CV | CC | 电源（AC） | 用电量 | |
| PMX32-3DU | 1 | 32.000V | 3.000A | 500μV | 1mA | 3mV | 0.01% + 0.25mA | 4mV | 5mA | 217Vac * ± 10 ％ | 700VA | 約13kg |
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||
| PMX32-3TR | 1 | 32.000V | 3.000A | 1mA | 3mV | 4mV | 900VA | |||||
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||
| 3 | 6.000V | 5.000A | 2mA | 1mV | 5mV | |||||||
| PMX32-2QU | 1 | 32.000V | 2.000A | 1mA | 3mV | 2mV | 800VA | |||||
| 2 | 32.000V | 2.000A | 1mA | 3mV | 2mV | |||||||
| 3 | 18.000V | 2.500A | 1mA | 3mV | 3mV | |||||||
| 4 | 18.000V | 2.500A | 1mA | 1mV | 3mV | |||||||
| ||||||||||||
| 製品画像 | 型名 | CH |
|---|---|---|
 | PMX32-3DU | 2 |
 | PMX32-3TR | 3 |
 | PMX32-2QU | 4 |
KIKUSUI菊水PMX-Multi系列多通道直流电源
特点
| 规格 | 输出 | 脉动 | 电源变动 | 負荷変動 | 输入(AC) | 重量 | ||||||
| 型号 | CH | CV | CC | CV | CC | CV | CC | CV | CC | 电压 | 功率 | |
| PMX32-3DU | 1 | 32.000V | 3.000A | 500μV | 1mA | 3mV | 0.01% + 0.25mA | 4mV | 5mA | 217Vac ※ ± 10 ％ | 700VA | 约13kg |
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||
| PMX32-3TR | 1 | 32.000V | 3.000A | 1mA | 3mV | 4mV | 900VA | |||||
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||
| 3 | 6.000V | 5.000A | 2mA | 1mV | 5mV | |||||||
| PMX32-2QU | 1 | 32.000V | 2.000A | 1mA | 3mV | 2mV | 800VA | |||||
| 2 | 32.000V | 2.000A | 1mA | 3mV | 2mV | |||||||
| 3 | 18.000V | 2.500A | 1mA | 3mV | 3mV | |||||||
| 4 | 18.000V | 2.500A | 1mA | 1mV | 3mV | |||||||
| ||||||||||||
一键 串联连接/并联连接
串联运行
通过将本产品的CH1与CH2在本产品内部进行串联连接把2个通道进行组合，可扩大电压的输出范围进行使用。运转中CH2为Master（主机），CH1为Slave（副机）。如串联运行的情况下，则输出电压将以CH1与CH2的合计值输出。
并联运行
通过将本产品的CH1与CH2在本产品内部进行并联连接把2个通道进行组合，可扩大电压的输出范围进行使用。运转中CH2为Master（主机），CH1为Slave（副机）。如并联运行的情况下，则输出电流将以CH1与CH2的合计值输出。
跟踪功能
所谓跟踪功能，即为可根据基准通道的变化，同时改变多个通道的功能。只要在活动区域内，便能从 0V(或 0A)至额定电压(或额定电流) 范围内进行改变。此外，可任意选择要执行跟踪动作的通道，也可对用作基准的通道进行任意设定。而且，跟踪功能包括“绝对值变化"和 “比例变化"这2种方法。
绝对值变化
以和基准通道输出电压值(或电流值)的变化量相同的值(绝对值)来改变指通道的输出电压值(或电流值)的功能。
比例变化
以和设定的输出电压值(或电流值)为基准，以相同比例(%)来改变指通道的输出电压值(或电流值)的功能。
※ 可变幅度 :0.0%〜 200.0%
跟踪功能的动作实例:PMX32-2QU
跟踪功能动作期间旋转旋钮时，以和预先设定的 ± 输出比例(b/a)相同的比例来改变输出。 b/a = d/c 比例式成立。
延迟功能
OUTPUT 开关按下后，可设定各输出为 OUTPUT ON(ON DELAY) 或 OFF(OFF DELAY)的时间。可设定延迟时间(DELAY TIME)范围 为 0.1s 〜 99.9s。如果未按照规定的顺序投入电源，则有可能整个系统会失控，甚至受到破坏，因此需要在电源输出时设置 ON 时间的 延迟控制。同样在输出 OFF 时也要设置延迟控制，本功能适用于驱动此类回路。
注 :实际输出的 OUTPUT ON 时的上延时间及 OUTPUT OFF 时的下延时间，将会由于输出及负载条件的不同而不同。概念图中忽略了上延下延时间。OUTPUT 开关按下后，要经过 一段内部处理时间以使输出 ON 或 OFF，因此即使设定为 0s，也会产生数十个 ms 的误差。
使用嵌入WEB服务器实现轻松访问
可以使用个人电脑，智能手机，平板电脑等的 WEB 浏览器访问嵌入 PMX-Multi 系列的网络服务器，进行电源控制与监控。
推荐的浏览器
Internet Explorer 9.0或更高版本
Firefox 8.0或更高版本
Safari/ Safari 5.1或更高版本
Chrome 15.0或更高版本
Opera 11.0或更高版本
后面板
LAN(LXI对应)/USB/RS232C通讯接口标准设备
通过外部接点可实现输出的ON/OFF控制
| 针编号 | 信号名 | 说明 |
| 1 | OUTPUT ON STATUS（CH1） | 输出 ON 时设在 ON (由光电耦合器集电极开路输出)*1 |
| 2 | OUTPUT ON STATUS（CH2） | 输出 ON 时设在 ON (由光电耦合器集电极开路输出)*1 |
| 3 | OUTPUT ON STATUS（CH3） | 输出 ON 时设在 ON (由光电耦合器集电极开路输出)*1 |
| 4 | OUTPUT ON STATUS（CH4） | 输出 ON 时设在 ON (由光电耦合器集电极开路输出)*1 |
| 5 | POWER ON STATUS | 电源 ON 时设在 ON(由光电耦合器集电极开路输出)*1 |
| 6 | ALARM STATUS | 保护功能(OVP，OCP，OHP)动作时， 或报警信号输入(EXT)时ON |
| 7 | STATUS COM | 1号针至6号针的状态信号用 COM |
| 8 | OUTPUT ON / OFF CONTROL（CH1） | 输出的 ON/OFF 控制， 可通过外部触点输入实行 ON/OFF |
| 9 | OUTPUT ON / OFF CONTROL（CH2） | 输出的 ON/OFF 控制， 可通过外部触点输入实行 ON/OFF |
| 10 | OUTPUT ON / OFF CONTROL（CH3） | 输出的 ON/OFF 控制， 可通过外部触点输入实行 ON/OFF |
| 11 | OUTPUT ON / OFF CONTROL（CH4） | 输出的 ON/OFF 控制， 可通过外部触点输入实行 ON/OFF |
| 12 | ALARM IN | 输入外部报警信号时，所有通道输出 OFF |
| 13 | FRAME GND | 8号针至12号针的外部信号用 COM*2 |
| ||
