该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。可靠的本安设计使YZHB本安型一体化振动变送器系统可应用于易燃、易爆环境，本安认证等级ExiaⅡCT6。
产品简介
详细介绍
ZYB2202本安型一体化振动变送器
ZYB2202本安型一体化振动变送器
XDG2202本安型一体化振动变送器将磁电式速度传感器，精密测量电路集成在一起，实现了
传统的“传感器+变送器”模式的振动测量系统的功能，适合于构建经济型高精度振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。可靠的本安设计使YZHB本安型一体化振动变送器系统可应用于易燃、易爆环境，本安认证等级ExiaⅡCT6。为满足测量需要，我们提供了三线制和两线制、振动速度和振动位移以及多种量程变送器。根据使用环境和安装要求，我们提供三种基本外型和多种规格安装螺纹。
技术参数
外接电源 ( Vs )：三线制 +18～30VDC；两线电流环路+10～30VDC 正﹑负极任意连接
量程范围：位移：（0～500）μm（峰-峰值）；速度：（0～50.0）mm/s（真有效值）
负载：三线制：≤500Ω；二线制： RL=50×(Vs-10) Ω
输出：（4～20）mA
频响：速度：（2～2000）Hz 位移：（4～2000）Hz
工作温度：-30℃～+70℃
储存温度：-35℃～+100℃
相对湿度： 95％冷凝
正常工作环境：无强磁场、无腐蚀性汽液体、无强振源
危险工作环境：ⅡA～ⅡC级、T6组爆炸性气体混合物的０区、１区、2区危险场所。
防爆等级：ExiaⅡCT6
外壳防护等级:：IP20～IP65
绝缘电阻：＞500MΩ
绝缘强度：＞500Vrms
XDG2202本安型变送器关联设备齐纳安全栅选用：
■产品认可的本安输入参数如下：
Ui=30V Ii=130mA Pi=975mW Ci=0 Li=0
■ 配套的安全栅推荐使用型号：（注：因变送器为参量认证，用户也可根据认证参量选用其他品牌型号安全栅）
型号 | 类型 | 防爆标志 | 生产厂家 | 其他 |
KFD2-STC4-Ex1 | 隔离式 | EExiaⅡC | 德国倍加福 | 高性能 |
订货指南
订货代号：XDG2202-A□-B□-C□-D□-E□-F□-G□（用户无特殊要求建议选择带“*”默认选项）
量程范围 | A□ | 1 ：（ 0～100）μm； 2*：（ 0～200）μm； 3 ：（ 0～500）μm； | 4 ：（ 0～10.0）mm/s； 5*：（ 0～20.0）mm/s； 6 ：（ 0～50.0）mm/s； |

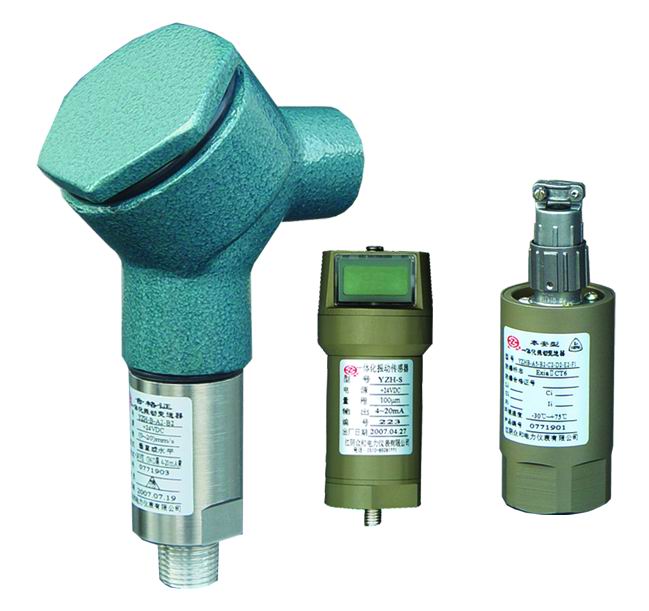

外型结构 | C□ | 1*：小体积型 2 ：高防护型 3 ：带显示型 | |
安装螺纹 | D□ | 高防护型 1 ：1/4"NPT； 2*：1/2"NPT； 小体积和带显示型： 3 ：3/8-24UNF； 4 ：1/2-20UNF 5*：M10×1； 6 ：用户给出 | |
安全认证 | E□ | 1*：无安全认证； 2：ExiaⅡCT6； | |
安装方向 | F□ | 1* ：垂直安装； 2 ：水平安装 | |
频 响 | G□ | 1 *：速度：（10～2000）Hz；位移：（10～2000）Hz； 2 ：速度：（2～300）Hz；位移：（ 4～300）Hz； | |
